杜卡迪MH900摩托车后摇臂结构设计

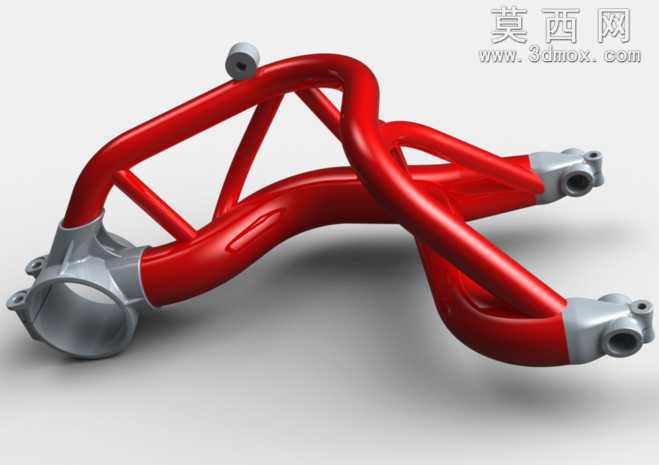

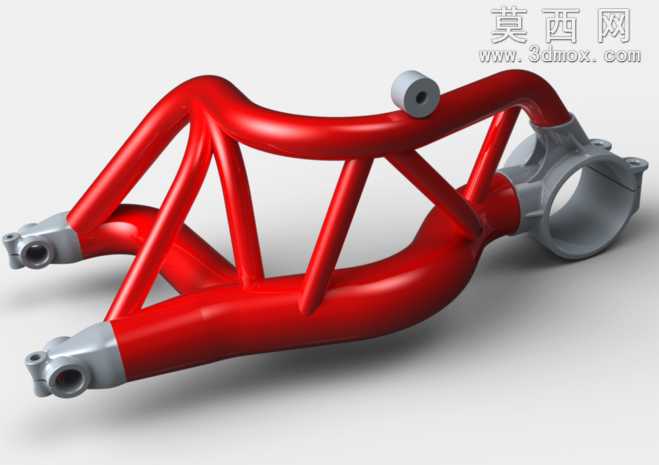

本作品为杜卡迪MH900车型配套的摩托车后摇臂三维建模作品，建模过程中以实车部件的测绘数据为核心依据，在三维建模软件中先完成整体轮廓的草绘定位，通过多段空间曲线拟合摇臂的异形管状走向，精准还原了该款摇臂标志性的交叉桁架式管状结构。建模阶段优先搭建主体受力管材的空间路径，采用扫掠特征生成每一段主管与斜向加强筋的实体结构，针对管材交汇的衔接位置做了平滑过渡处理，避免应力集中的结构缺陷，同时还原了摇臂前端与车架铰接的轴套结构、后端与后轮轴连接的双耳安装座、上部减震器连接的固定凸台等关键安装位，所有安装孔位的尺寸、同轴度、安装面平面度都严格参照实车装配标准设定，确保模型可直接用于装配验证。材质与渲染环节，主体管材部分采用亮面红色金属烤漆材质，调整材质的反射粗糙度与清漆层厚度参数，还原杜卡迪经典的红色漆面光泽质感，两端的金属连接座采用哑光铸铝材质，添加细微的铸造纹理与使用磨损痕迹，渲染时采用三点布光方案，主光从侧上方打亮摇臂的主体曲面轮廓，辅光补全暗部结构细节，轮廓光勾勒金属件的边缘反光，最终呈现出兼具工业质感与视觉表现力的渲染效果。设计思路上，该款摇臂采用空间桁架式结构，在保证整体抗扭刚度、满足激烈驾驶受力需求的前提下，尽可能优化管材排布降低构件重量，相比传统板式摇臂拥有更轻量化的表现与更具辨识度的外观，建模过程中对每一处管材的弯折角度、壁厚参数都做了参数化设定，可根据不同的改装需求快速调整管径、壁厚与安装位尺寸，适配同平台不同车型的改装开发需求，模型完整还原了构件的所有细节特征，可用于机车结构教学、改装方案展示、零部件开模参考等多个场景。
