三寸螺栓连接金属气动隔膜泵结构

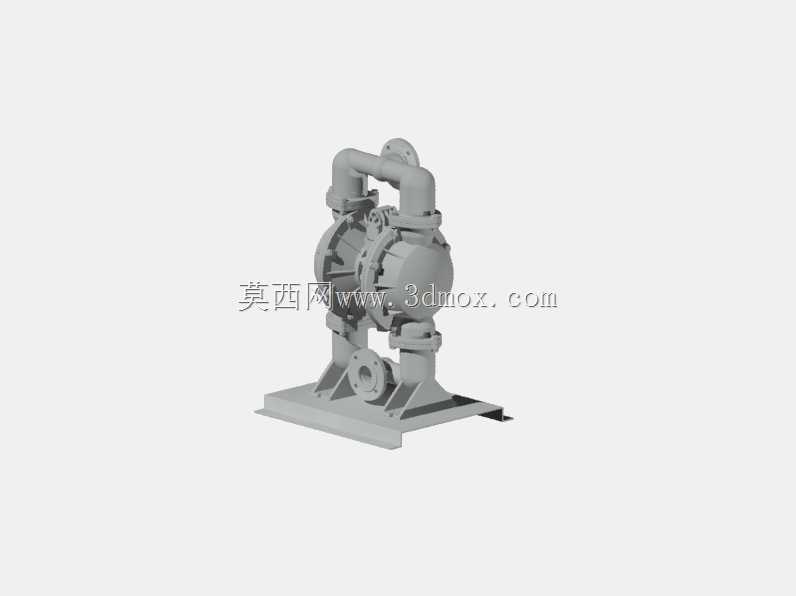

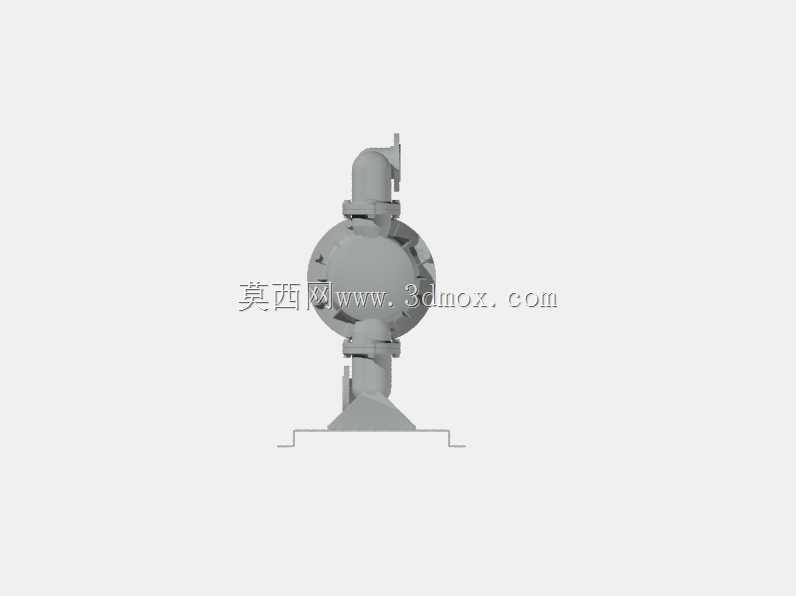

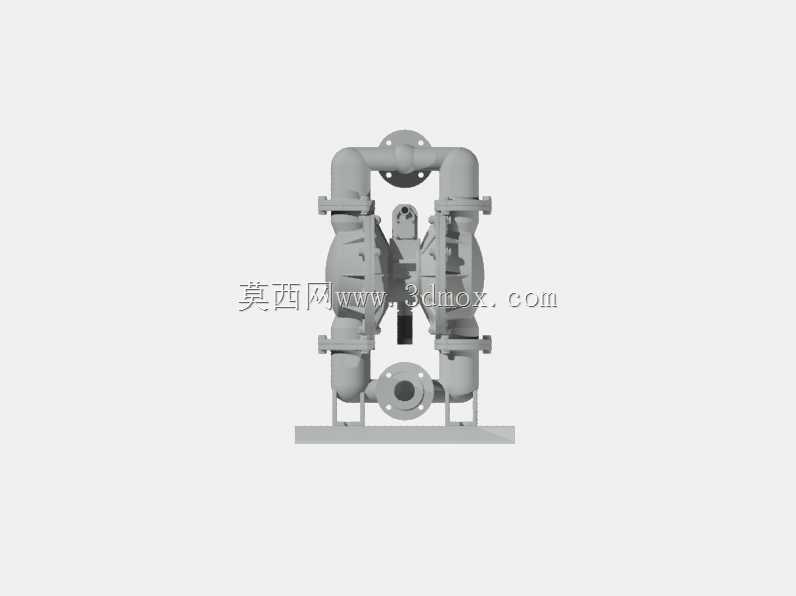

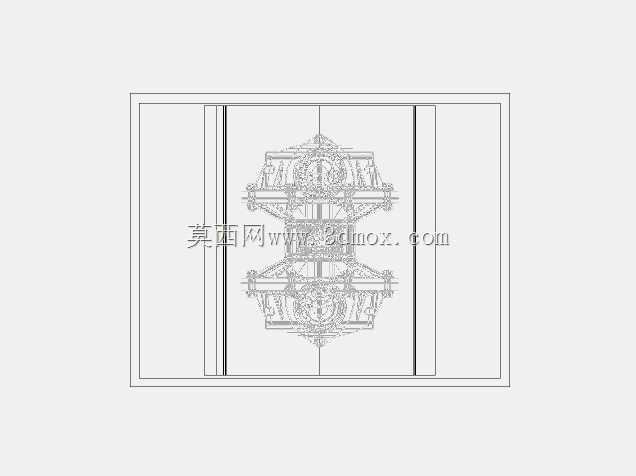

　　该款三寸金属材质气动隔膜泵，主要面向化工涂装、流体输送类工况设计，可兼容低粘度油漆、含少量颗粒的腐蚀性流体输送场景，在金属表面涂装生产线、小型化工物料转输、车间废溶剂回收环节都能适配。从结构设计来看，整体采用对称式双隔膜腔体布局，进出液口采用法兰式连接结构，顶部气路分配阀集成在泵体上部，通过压缩空气驱动两侧隔膜往复形变，带动腔体内部球阀交替启闭实现流体吸排，无需电力驱动即可在防爆车间内安全使用。泵体主体采用螺栓拼接结构，所有腔体结合面均布置密封槽，可根据输送介质特性更换不同材质的密封垫片，日常维护时仅需拆卸对应位置的连接螺栓即可更换隔膜、单向球阀等易损件，无需整体拆解泵体，大幅降低现场运维的工作量。安装底座采用一体式铸造支撑脚，

　　四个安装孔位预留了足够的螺栓操作空间，底座与泵体之间通过加强筋连接，可抵消泵体运行时的往复振动，避免长期运行出现连接松动问题。进出液口的中心距、安装法兰的螺栓孔位均匹配常规三寸工业管道的安装标准，现场替换同规格泵体时无需重新改动管路布局。气路接口设置在泵体顶部居中位置，配套的气路分配阀内部流道做了圆弧过渡处理，可减少压缩空气的压力损失，在0.2-0.7MPa的常规工厂气源压力下即可稳定运行，不会出现气源压力不足导致的流量波动问题。泵体两侧的隔膜腔外部做了加厚处理，可承受短时的管路水锤冲击，避免腔体开裂泄漏。整体外形轮廓规整，没有突出的易磕碰结构，在车间内吊装转运时可直接通过底座的吊装孔位固定，不会损伤外部管路和气路组件。

　　针对金属漆这类含有细微金属颗粒的输送介质，泵腔内部的流道做了光滑圆弧过渡，没有直角死角，可避免金属颗粒在腔体内沉积堵塞，单向球阀采用球面密封结构，即使有少量颗粒附着在密封面，也能通过隔膜的往复冲击将颗粒冲离密封面，保证长期运行的密封可靠性。
