化工工艺管道及仪表流程图设计方案

项目分类:通用机械零部件 发布时间:2025-02-09 ID:925888
  • 化工工艺管道及仪表流程图设计方案
  • 化工工艺管道及仪表流程图设计方案
  • 化工工艺管道及仪表流程图设计方案

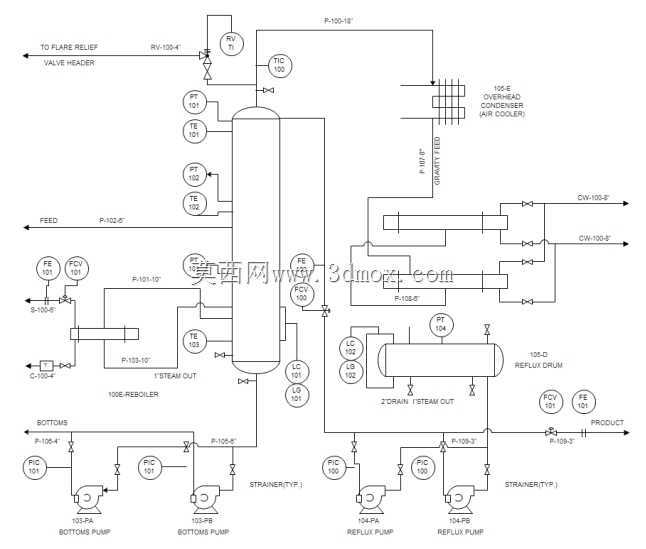

  这套工艺管道及仪表流程设计,核心服务于精细化工、原料药生产这类对介质流向、参数管控精度要求极高的生产场景,日常运维中也可作为访客认知厂区工艺脉络、新员工快速熟悉生产链路的核心参考资料。和常规仅标注主物料走向的PFD图不同,这套设计覆盖了从主工艺管路到辅助控制回路的全部细节,所有工艺节点的仪表配置、管路分支、阀门点位都做了明确标注,能直接支撑现场管路施工、仪表点位校准、日常运维排查的全流程工作。

  从实际落地的工程需求出发,设计阶段首先梳理了主物料的输送路径,明确了不同管径管路的衔接位置,对主工艺管路上的流量检测点、压力采样点、温度监测点位做了分层排布,避免仪表安装后出现操作空间不足、读数视线受阻的问题。针对主流量管路的分支设计,每一处支路的引出位置都避开了管路弯头、变径段的流场紊乱区域,保证流量检测仪表采集的数据能真实反映管路内的介质实际状态,减少因流场扰动带来的检测误差。

  控制回路的设计上,没有采用笼统的示意画法,而是明确了每一组控制阀的前后截断阀、旁路阀的配置位置,兼顾正常生产时的自动调节需求,以及仪表检修、阀门更换时的不停机旁路导通需求,避免单点故障导致整条生产线停摆。针对不同介质特性的管路,在容易出现积液、积气的点位标注了排凝、排气接口的位置,方便开车阶段的管路吹扫、置换,以及停车阶段的介质排空作业,减少残留介质对管路的腐蚀,也降低检修阶段的安全风险。

  安装边界的考量上,所有管路的标高、水平间距标注都匹配现场管廊的实际排布空间,不同压力等级的管路预留了足够的安全间距,仪表安装位置预留了运维人员的操作通道,不需要现场施工阶段再二次调整管路走向。针对管路上的视镜、取样口这类需要人工操作的部件,设计时将其布置在距离操作平台1.2米到1.5米的高度区间,符合现场操作人员的作业习惯,不需要额外增设登高设施就能完成取样、观察操作。

  和常规的工艺流程图相比,这套设计补充了次要流量管路的全部走向细节,包括公用工程管路的接入点、回流管路的走向、事故状态下的应急排放路径,能帮助运维人员快速理清不同管路之间的关联逻辑,在出现参数异常时能快速定位故障点位。新员工培训阶段,依托这套图纸可以快速建立从原料输入到成品输出的全流程工艺认知,不需要反复到现场对照管路逐一梳理,能大幅缩短岗位适应周期。访客参观时,也可以通过这套图纸快速了解厂区的核心工艺逻辑,不需要进入生产区域就能掌握整体生产脉络,降低现场参观的安全管理压力。

  设计过程中也充分考虑了后续工艺改造的预留空间,在主工艺管路的合适位置预留了备用接口,标注了可拓展的支路容量,后续产能提升或者工艺调整时,不需要对主管路进行大规模改动,只需要在预留接口处衔接新增支路即可,能有效降低后续改造的施工成本与停产周期。所有仪表点位的标注都匹配常规仪表的安装尺寸,不需要为了适配特殊安装要求调整管路布局,能减少现场施工的非标加工量,提升管路安装的施工效率。
