电源变压器核心安装基座结构设计

　　在工业电源、配电设备以及大功率变频装置的内部结构中，变压器核心的安装固定结构直接决定了整机运行的振动抗性、磁路稳定性以及长期服役的可靠性，本次呈现的结构件正是针对电源变压器核心组件设计的承载安装基座，适配长条形叠片式铁芯的装配需求。从实际应用场景来看，这类结构多用于中小功率工频电源变压器、整流变压器的内部装配，常见于工业控制柜、大功率充电模块、轨道交通辅助电源等设备内部，需要在有限的安装空间内完成铁芯的精准定位，同时兼顾结构强度、装配便利性以及电磁兼容相关的布局要求。

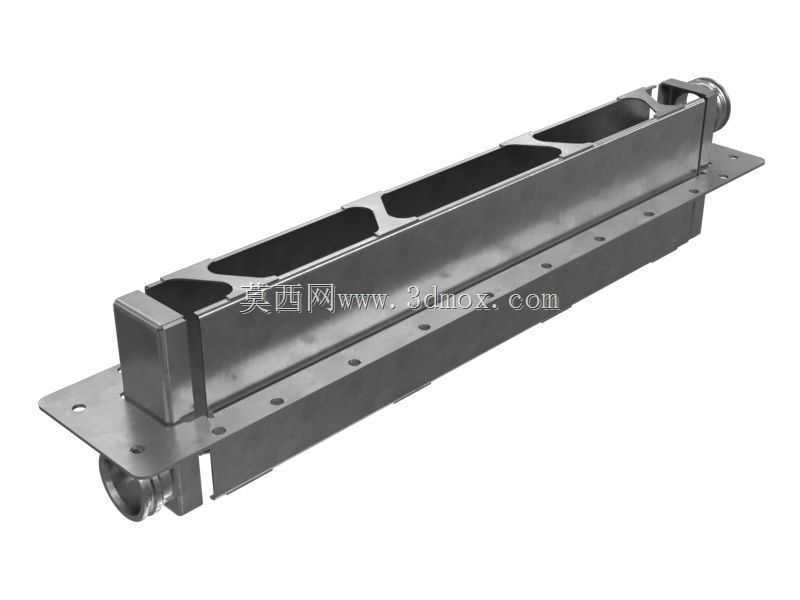

　　从功能特性上看，该基座采用一体化折弯钣金搭配侧边加强筋的结构形式，底部带法兰安装边，安装边上均匀排布的通孔可直接通过螺栓与设备内部的安装梁或者机箱底板固定，避免额外增加转接支架带来的装配累积误差。基座主体的长槽型腔体完全匹配长条形铁芯的外形轮廓，腔体侧壁的定位凸台可以卡住叠片铁芯的侧边，防止设备在运输或者运行振动过程中铁芯出现横向窜动，两端的轴状结构一方面可以作为绕组绕制时的定位支撑，另一方面也能作为铁芯与外部屏蔽结构的连接点位，方便后续加装接地片或者电磁屏蔽罩。

　　设计思路上，整个结构优先考虑装配工序的简化，没有采用复杂的焊接拼接结构，而是通过单块钣金折弯成型后局部压铆加强点，既减少了焊接带来的热变形问题，也降低了加工成本，适合批量生产。腔体内部的几个镂空窗口并非单纯为了减重，一方面可以在铁芯浸漆工序中让绝缘漆充分流动覆盖叠片间隙，提升铁芯的绝缘性能与整体刚性，另一方面也能增加铁芯与周边空气的接触面积，在变压器带载运行时辅助散热，降低铁芯温升带来的磁损上升问题。两端的轴颈位置做了局部加厚处理，因为在绕组装配以及后续整体吊装过程中，这个位置是主要的受力点，加厚处理可以避免吊装时出现结构变形，导致铁芯气隙变化影响变压器参数。

　　关于外形尺寸与安装边界，该结构整体为长条形布局，长度方向的尺寸适配常见的E型长铁芯叠厚规格，底部安装法兰的宽度控制在常规机箱安装梁的标准间距范围内，安装孔的孔距遵循通用电气设备内部安装的孔位规范，可以直接替换同规格的老旧变压器基座，不需要重新修改机箱的安装孔位。基座的高度方向预留了绕组端部与机箱底板之间的安全爬电距离，不需要额外增加绝缘垫块就能满足低压电气设备的绝缘间距要求，两端轴颈的伸出长度经过核算，既不会因为过长导致与周边元器件发生干涉，也不会因为过短导致绕组引线的固定空间不足。

　　实际装配过程中，叠片铁芯可以从基座的上方直接压入腔体，依靠侧壁的弹性变形卡紧定位，之后在两端轴颈位置套入绝缘端板就可以开始绕制绕组，不需要额外设计复杂的铁芯夹具，大幅提升了装配效率。结构表面采用钝化处理，避免长期在机箱内部潮湿环境下出现锈蚀，同时表面的导电连续性也可以为铁芯提供可靠的接地通路，减少变压器运行时的电磁辐射对外围电路的干扰。需要注意的是，安装时底部法兰与安装面之间建议加装薄橡胶减震垫，可以进一步吸收变压器运行时的磁致伸缩振动，降低设备运行的整体噪音，这也是在结构设计时预留了减震垫安装压缩量的原因，法兰面与腔体底面的平行度公差控制在合理范围内，保证安装后铁芯不会出现倾斜，避免绕组与铁芯之间出现局部摩擦损伤绝缘层。
