CNP卧式多级离心泵结构三维数模

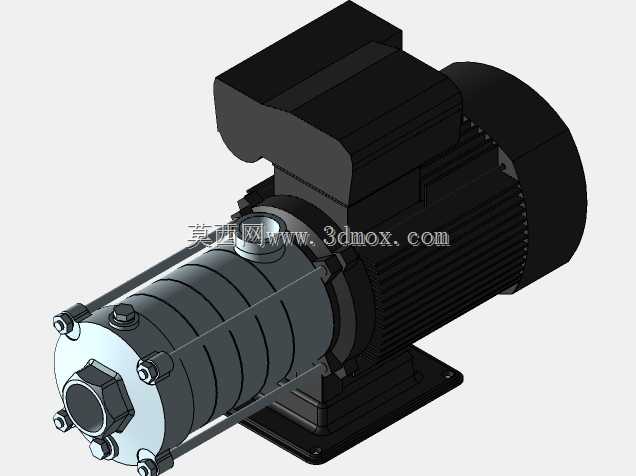

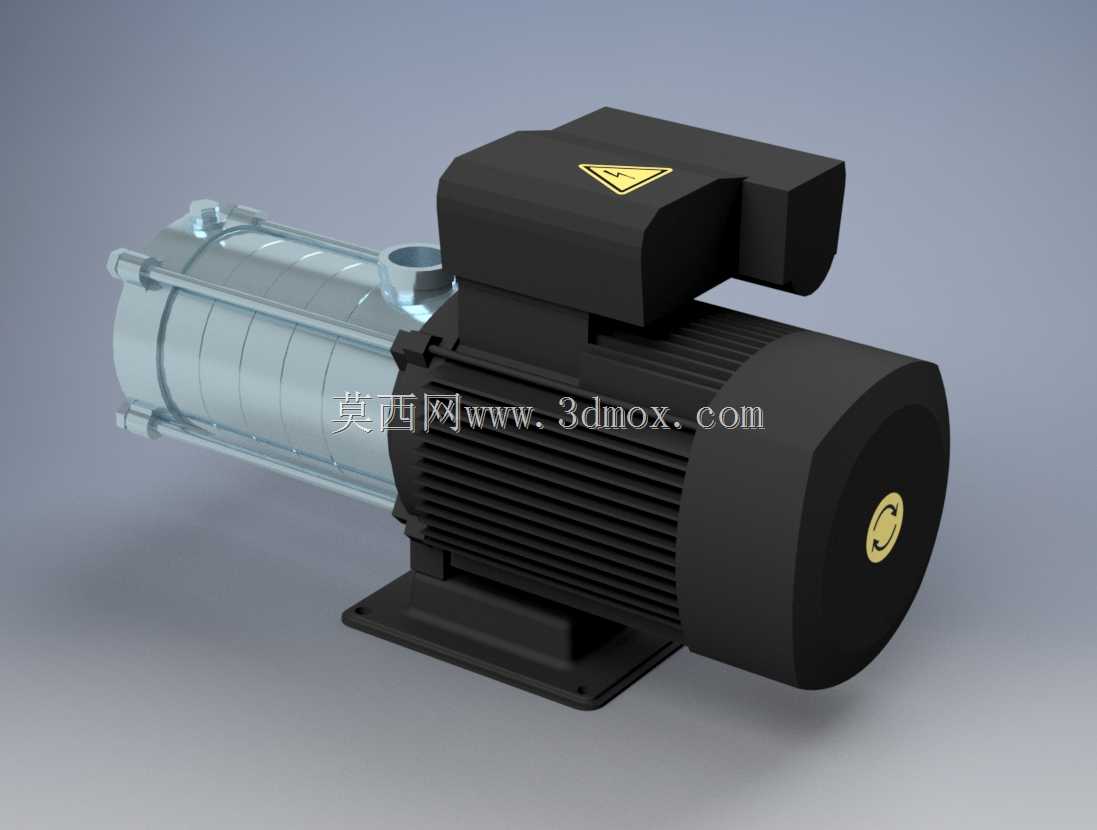

　　在民用供水、工业流体增压、暖通循环这类场景里，卧式多级离心泵的选型适配一直是管路系统设计的核心环节，这款CNP系列的卧式多级离心泵三维数模，完整还原了设备从动力端到流体端的全部结构细节，能直接用于管路布局干涉校验、泵站集成方案推演、安装维护模拟等实际工程环节。从结构拆分来看，动力端采用标准卧式异步电机布局，电机外壳的散热筋沿轴向均匀排布，建模时完全还原了筋条的高度、间距与拔模斜度，接线盒位于电机机壳顶部靠泵体侧的位置，盒体做了倾斜防雨的造型设计，表面的警示标识位置也和实物完全对齐，电机输出端的端盖预留了轴承安装位，轴伸端的密封结构做了分层还原，能清晰看到机械密封的装配层级，方便设计人员核对密封件的选型尺寸。

　　流体端的多级叶轮腔体采用分段式筒型结构，每一级导叶与叶轮的装配间隙在数模里都做了准确还原，进水口位于腔体侧上方，出水口垂直向上布置，进出口的法兰连接面做了密封槽、螺栓孔位的完整建模，法兰的螺栓孔分布圆直径、密封面粗糙度对应的建模细节都符合行业通用的管路连接标准，泵体底部的安装底座采用一体铸铁式结构，底座上的地脚螺栓孔做了长圆孔设计，建模时还原了孔位的调节余量范围，方便设计人员在做基础布局时核对安装空间的预留尺寸。

　　做设备集成设计时，很多工程师容易忽略泵组的安装边界，这款数模把电机尾部的风罩外轮廓、泵体进水口侧的端盖突出量、接线盒的最大外伸尺寸都做了精准还原，在做泵房管路排布时，可以直接导入数模核对泵组与周边管道、阀门、电控柜的安全间隙，避免现场安装时出现管路碰擦接线盒、检修空间不足的问题。从功能特性来看，卧式多级离心泵相比单级泵能在更小的占地空间内实现更高的扬程输出，这款数模的泵体段长度与电机长度的比例完全符合实物参数，多级腔体的分段结构也还原了实际产品可根据扬程需求增减叶轮级数的设计特点，建模时每一级腔体的连接止口、密封胶圈槽都做了细节呈现，能直观看到泵体的装配逻辑，对于做泵类产品改型设计的工程师来说，可以直接在这个数模基础上调整叶轮级数、修改进出口方位，快速完成不同参数型号的方案迭代。

　　在实际工程应用里，这类泵常被用于高层住宅的二次供水、工业冷却水循环、纯水系统增压、暖通空调的冷热水循环场景，数模里的泵体过流部分采用不锈钢材质对应的外观质感处理，电机部分采用铸铁喷塑的质感区分，能在做方案演示时清晰区分不同部件的材质属性，方便给施工方、业主方做方案讲解时快速说明设备的结构组成。另外建模时也还原了泵轴与电机轴的同轴连接结构，联轴器位置的护罩轮廓也做了简化但准确的建模，在做设备维护模拟时，可以直观看到联轴器对中操作需要的空间范围，核对检修时是否有足够的操作空间拆装护罩、调整对中螺栓。很多新手工程师在选型时容易只关注泵的流量扬程参数，忽略安装尺寸的匹配，这款数模把底座的安装孔距、进出口的中心高度、电机顶部接线盒的离地高度这些关键安装尺寸都做了1:1还原，导入布局图纸后可以直接标注尺寸，不用再反复核对样本参数，能大幅减少前期方案设计的出错概率。泵体的放水螺塞位置、排气螺塞位置也在数模上做了准确呈现，在做管路系统设计时，可以提前预留放水、排气的操作空间，避免后期运维时无法操作这些功能部件。
