简易结构三爪卡盘三维结构设计

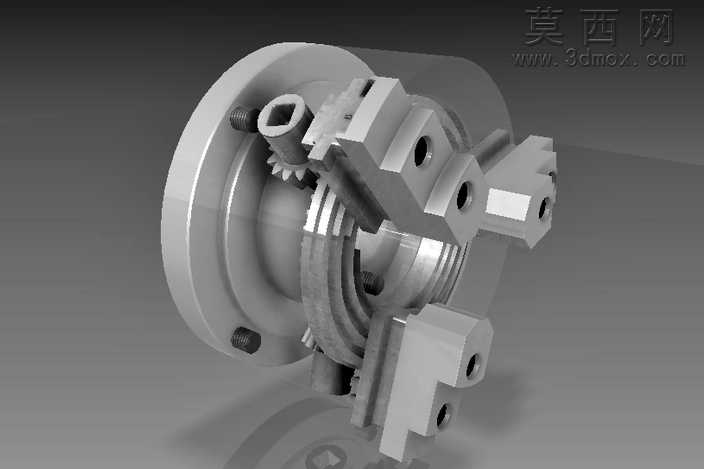

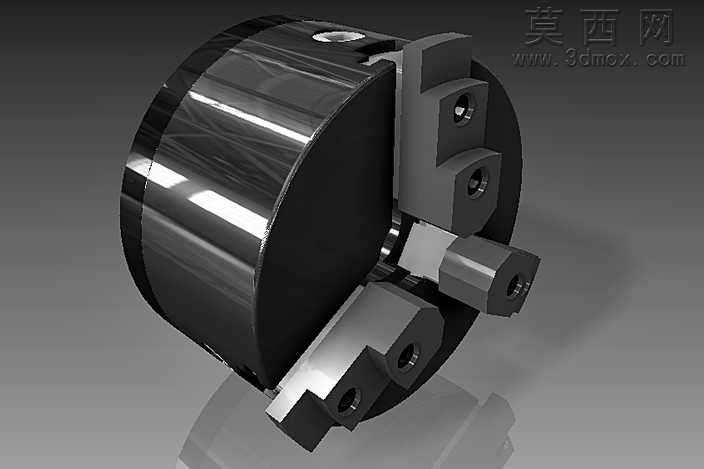

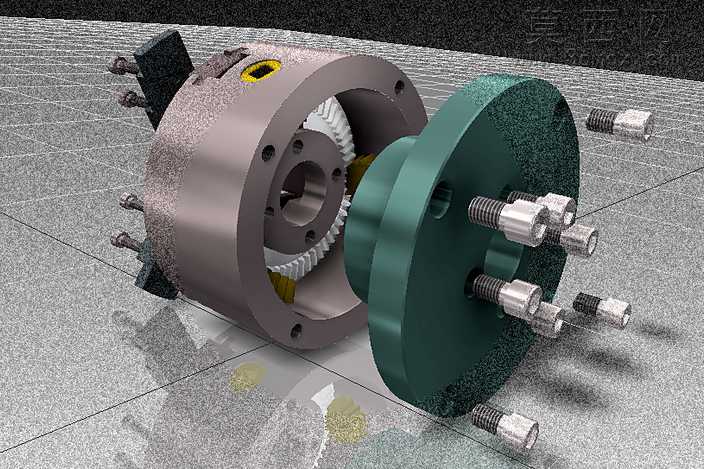

本作品为简易三爪卡盘的三维结构设计，整体建模过程严格遵循机械加工装夹部件的实际尺寸比例与装配逻辑，在三维建模软件中完成全参数化零件搭建与总装配合。建模阶段首先拆分卡盘的核心组成部分：包含盘体、内置传动伞齿、三个活动卡爪、安装法兰盘、紧固螺栓、调节端盖等独立零件，每个零件均按照实际机加工件的工艺特征进行细节刻画，比如盘体上的安装沉孔、卡爪的齿形啮合面、螺栓的外螺纹特征、法兰盘的定位销孔都逐一还原，没有省略关键的装配定位结构。材质与渲染阶段，针对不同零件的实际用材赋予对应材质属性：卡盘主体采用调质处理的合金结构钢材质，表面呈现细腻的磨砂金属质感，边缘做了符合实际加工的倒角处理，还原金属件经机加工后的哑光金属光泽；安装法兰盘做了氧化发蓝处理，呈现深墨绿色的金属氧化层质感，表面带有细微的粗糙纹理，模拟发蓝工艺后的表面状态；紧固螺栓采用镀锌防锈处理，呈现亮银色的金属光泽，螺纹部分的细节清晰，还原标准紧固件的外观特征；内置的传动齿轮部分保留了金属加工后的亮面齿面，体现传动部件的加工精度。场景渲染采用了工业产品常用的影棚布光方式，主光源从侧上方投射，打出零件的结构轮廓与金属材质的明暗层次，辅助光补全暗部细节，避免出现死黑区域，地面添加了柔和的反射效果，既突出卡盘的金属质感，又不会让背景喧宾夺主，同时将卡盘做了半拆分的爆炸视角展示，清晰呈现各个零件之间的装配关系与啮合逻辑。设计思路上，这款简易三爪卡盘主打结构简洁、装夹可靠的特性，省略了复杂的冗余结构，保留了三爪卡盘最核心的同步夹紧传动逻辑：通过外置的调节扳手带动伞齿转动，进而驱动盘内的平面螺纹盘旋转，带动三个卡爪同步做径向移动，实现对圆形工件的定心夹紧，整体结构紧凑，零件数量少，便于加工制造与后期维护，适配普通小型车床的主轴安装需求，能够满足常规回转类零件的装夹使用要求，建模过程中所有配合面均按照实际装配公差预留了合理间隙，确保虚拟装配时不存在干涉问题，完整还原了三爪卡盘的工作原理与结构特征。
