LT200垂直排风罗茨鼓风机结构设计

　　在污水处理曝气、粉体气力输送、水产养殖增氧、工业炉送风这类对风压稳定性要求较高的工况里，罗茨式鼓风机一直是核心气源供给设备，这款垂直排风结构的LT200机型，正是针对安装空间竖向受限、排风管路需垂直向上布设的场景做的定向结构优化。不同于常规侧排风罗茨风机需要额外加装90度弯头转接竖向管路的设计，这款机型直接将排气消音筒的出口设置为垂直向上朝向，省去了转接弯头带来的局部风阻损耗，也减少了管路连接点的泄漏风险，在车间层高有限、管路需沿立柱垂直布设的现场，能大幅压缩水平方向的安装占用空间。

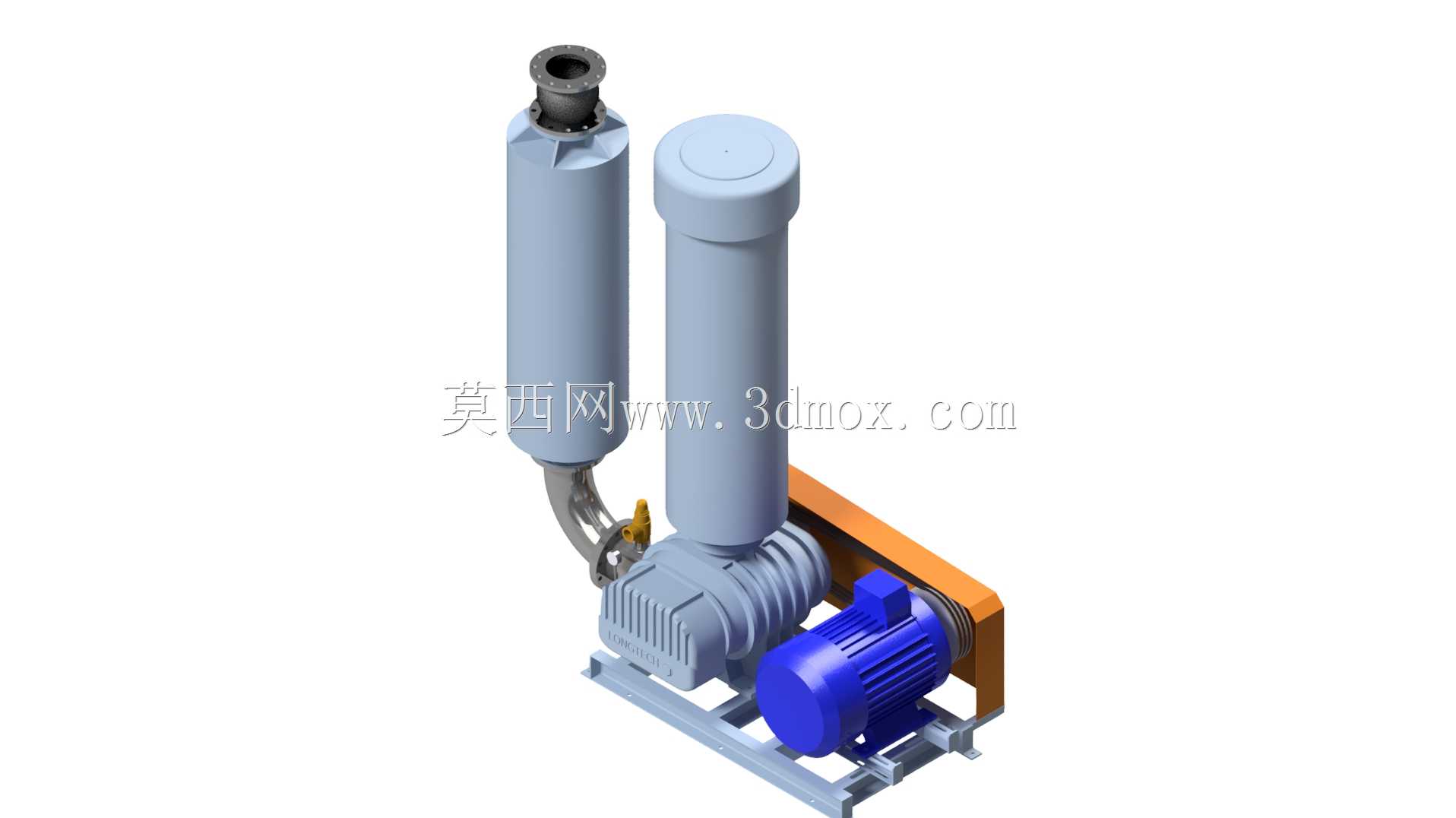

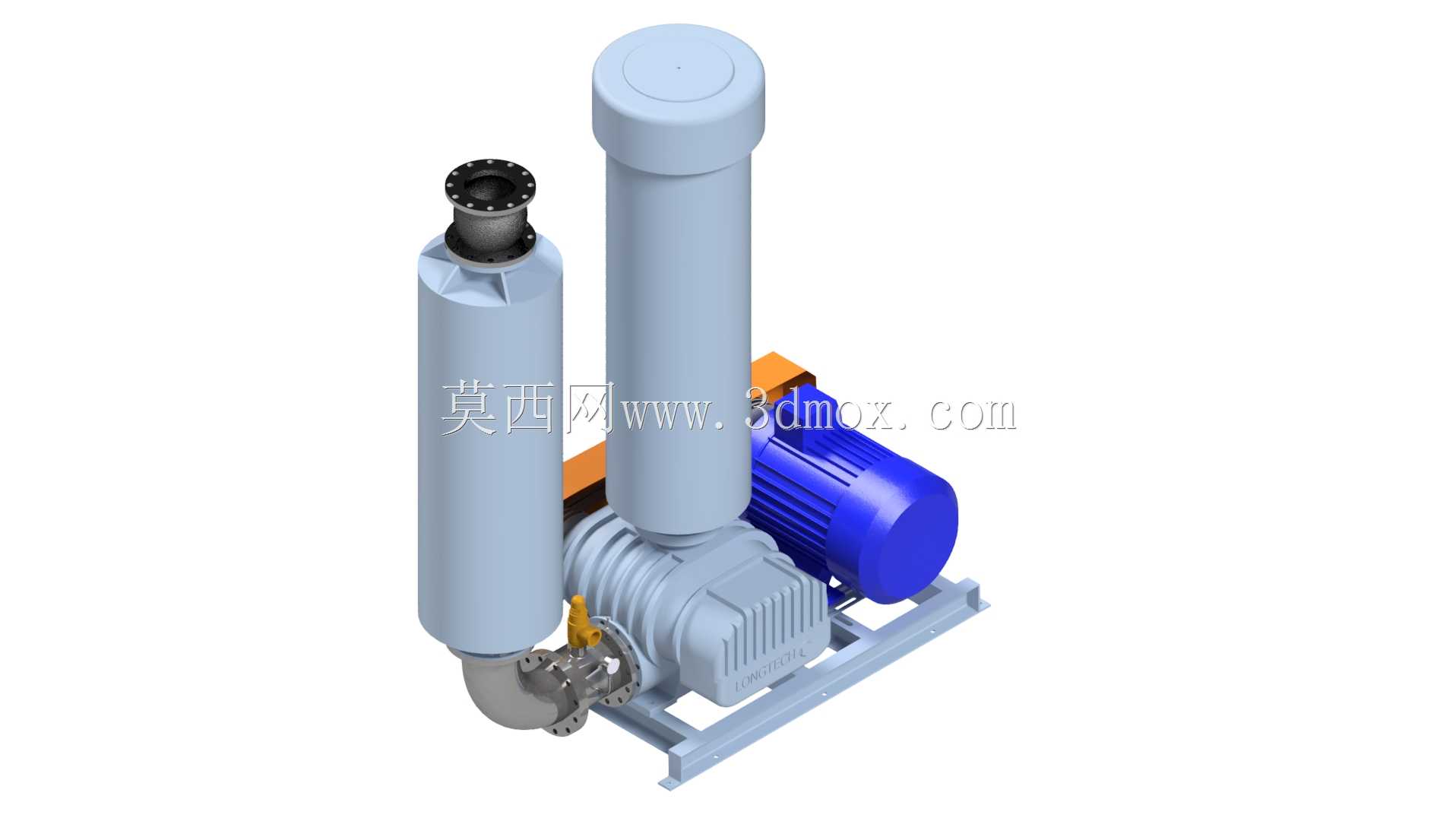

　　从结构组成来看，整套设备集成了驱动电机、罗茨主机、进出口消音组件、传动护罩、共用底座几个核心部分，驱动端采用标准三相异步电机直联通过皮带轮传动带动主机运转，皮带外侧设置了一体式橙色护罩，完全覆盖传动部件，避免现场运维时杂物卷入或者人员误触的安全隐患。主机部分为三叶罗茨结构，相比传统两叶结构，排气脉动更小，运行时的气流噪音更低，转子之间、转子与腔体之间保留了合理的装配间隙，无需内部油润滑就能实现无油压缩，输送的气体不会被油雾污染，完全满足水产养殖、污水处理这类对气源洁净度有要求的场景。

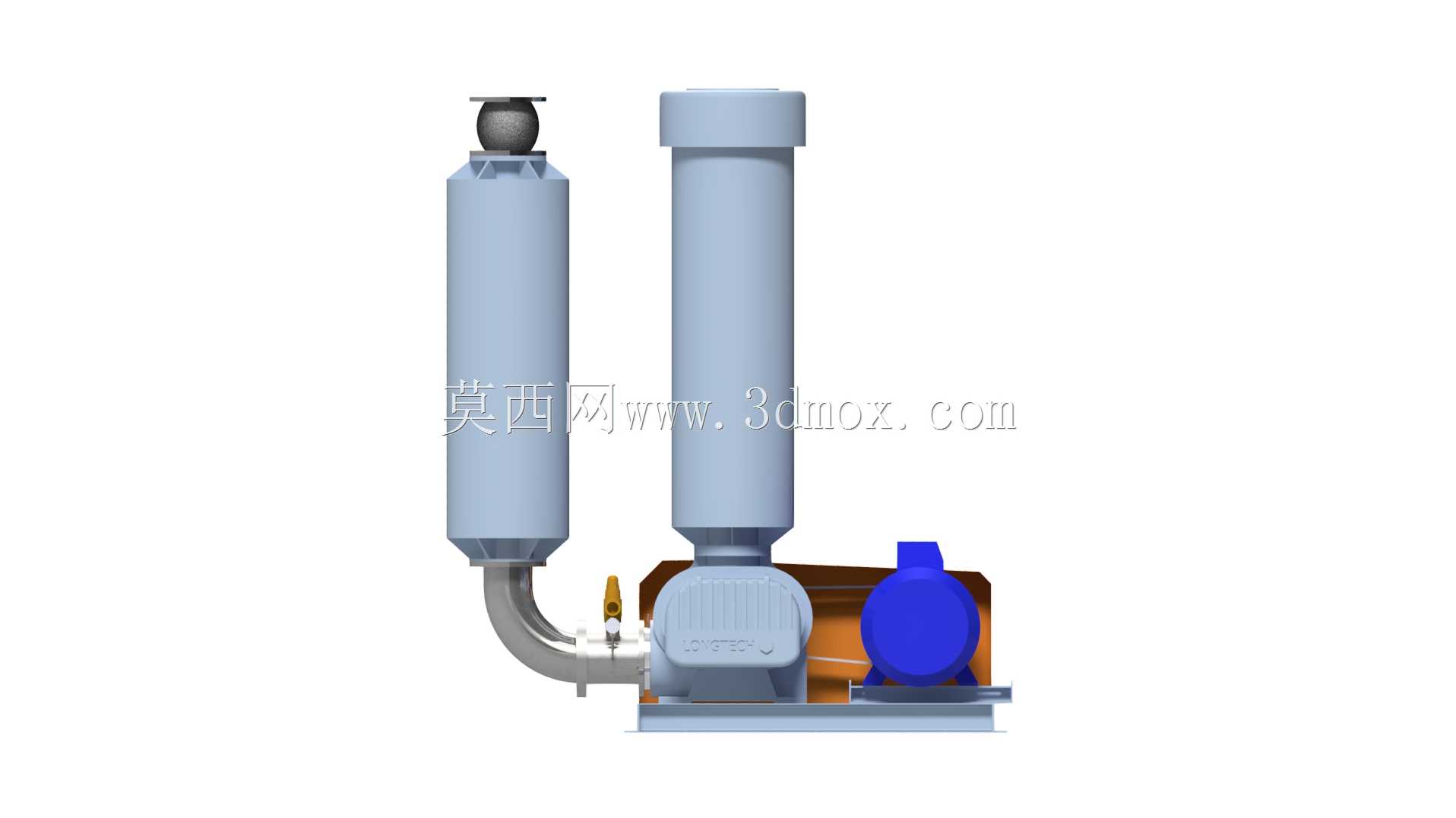

　　进排气两端都配置了立式圆柱形消音筒，进气侧消音筒顶部设置了空气过滤端盖，能过滤掉空气中粒径较大的粉尘杂质，避免杂质进入主机腔体内刮擦转子和机壳内壁，延长设备的检修周期；排气侧消音筒直接垂直向上引出排气接口，接口为标准法兰连接结构，可直接对接现场的竖向排风管路，消音筒内部填充了阻尼吸音材料，能有效衰减排气时的高频气流噪音，降低设备运行对车间环境的噪音影响。底座采用型钢焊接成型的共用机架，电机、主机、消音筒都通过螺栓固定在同一底座上，出厂前就完成了同轴度找正和皮带张紧度调试，现场安装时只需要将底座固定在混凝土基础上，对接进出口管路和电源即可投入使用，大幅减少现场安装调试的工作量。

　　设计过程中针对垂直排风的结构特点，重点校核了排气消音筒与主机连接部位的结构强度，避免设备长期运行时气流脉动引发连接部位的疲劳开裂，同时在底座上对应排气筒的位置设置了加强筋，抵消排气筒竖向安装带来的重心偏移，保证设备运行时的整体稳定性。安装边界方面，设备整体为长条形布局，宽度方向控制在1米以内，长度方向根据电机功率不同在1.2米到1.5米区间，竖向高度因为采用垂直排风结构，整体高度在2.2米左右，现场安装时需要在排气接口上方预留至少0.5米的管路安装操作空间，底座四周预留0.8米以上的运维通道，方便日常检查皮带张紧度、更换空气滤芯、检查各连接部位的密封情况。

　　在实际工况适配性上，这款垂直排风结构的机型尤其适合多层厂房内的气力输送线布设，水平方向占用空间小，管路可以直接沿楼板立柱向上布设到上层生产车间，减少管路弯折带来的压力损失；在污水处理站的风机房内，垂直向上的排风可以直接对接穿墙风管将废气引出室外，不用在风机房内做长距离的水平管路转接，节省风机房内的空间占用。设备的进风方向设置在侧面，不会因为顶部排风的结构影响进气效率，进气消音筒上预留了压差检测接口，可外接压差传感器，当滤芯堵塞导致进气阻力过大时能及时发出预警，提醒运维人员更换滤芯，避免因为进气不足导致设备排气量下降、功耗上升。传动皮带采用窄V带结构，传动效率高，张紧调节结构设置在电机安装底座上，调节时只需要松开电机固定螺栓，调整调节螺栓即可改变电机位置实现皮带张紧，操作简单，不需要额外的吊装设备就能完成日常维护操作。
