特殊工况用异径连接轴结构设计

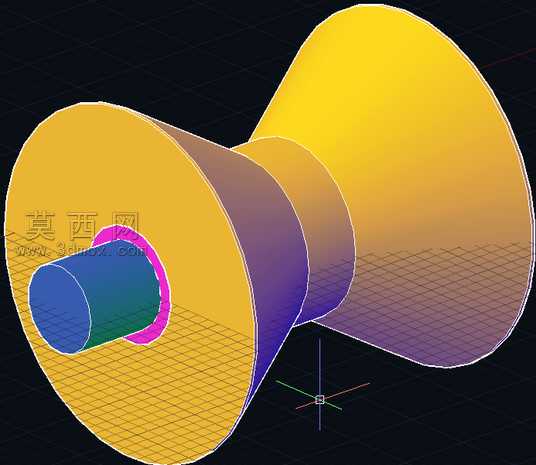

本轴类零件采用三维参数化建模方式完成整体结构设计，建模过程中以回转体特征为基础构建主体轮廓，通过旋转凸台命令依次生成两端不同直径的圆盘段、中间过渡锥段以及端部圆柱轴段，各段衔接处做平滑过渡处理，避免应力集中隐患。建模阶段严格遵循轴类零件的设计规范，对各轴段的同轴度、圆柱度等形位公差预留了标注基准，在端部圆柱轴段与锥段衔接位置设计了环形定位槽结构，可适配密封件、挡圈等配套零件的安装需求，满足特殊工况下的轴向定位要求。材质渲染阶段针对不同功能段做了差异化视觉处理，两端大直径圆盘段采用暖黄色金属质感材质，模拟调质处理后的合金结构钢表面状态，中间过渡锥段采用渐变紫蓝色半透明渲染效果，直观展示内部锥面的过渡结构，端部圆柱轴段采用蓝绿渐变的金属渲染效果，区分装配配合面与非配合面的区域划分，同时添加三维坐标系参考标识，清晰呈现零件的空间轴向基准。结构设计上采用双端大直径法兰式圆盘加中间锥度过渡、端部伸出圆柱轴的布局，区别于常规等直径传动轴，可实现两端大尺寸安装面与小直径传动端的异径连接需求，中间锥段可传递大扭矩的同时降低整体重量，适配特殊工作场景下的安装空间限制与载荷传递要求。设计过程中优先考虑零件的加工工艺性，所有回转面均采用同轴设计，可通过普通车床一次装夹完成大部分加工工序，环形槽、端面等结构可通过后续车削、铣削工序完成，无需特殊定制加工设备，兼顾结构功能性与生产制造成本的平衡。
