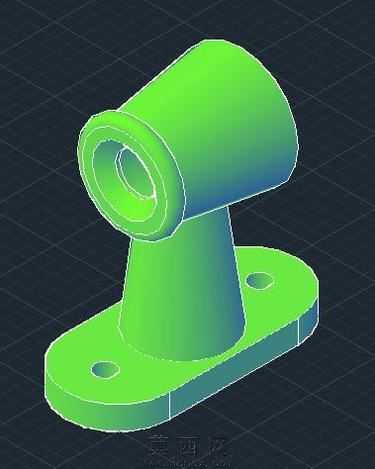

本次设计的锥形轴架结构,在三维建模阶段首先完成整体结构的拓扑梳理,先以基准平面定位底部安装法兰的轮廓,绘制带两个对称安装孔的法兰盘草图,通过拉伸特征生成底部安装基座,保证基座平面的平面度公差符合机械安装的基准要求。随后向上构建锥形过渡支撑段,该段采用变径锥面结构,通过放样特征衔接底部法兰与上部的轴套容纳腔,锥面的拔模角度经过反复调整,既保证支撑结构的力学承载性能,避免应力集中在衔接拐角处,又能减少不必要的材料冗余,实现轻量化与结构强度的平衡。上部的环形轴套腔体采用回转特征生成,内壁预留轴类零件的装配间隙,侧壁开设的侧向通孔用于安装锁紧定位销,可实现穿入轴件的周向与轴向固定,防止轴件工作过程中出现窜动偏移。材质渲染阶段选用亮面工程塑料与哑光金属结合的材质方案,主体支撑结构赋予荧光绿半哑光工程塑料材质,清晰展示锥面与法兰的衔接过渡细节,底部安装面赋予深灰蓝色金属材质,模拟实际加工后的铸铁安装基座质感,通过环境光遮蔽效果凸显各结构的棱边与装配关系,让整体结构的层次更加分明。设计过程中重点考量了零件的装配适配性,底部法兰的安装孔间距按照通用工装的安装标准设定,可直接适配多数工作台面的安装孔位,上部轴套的内径尺寸匹配常规锥形轴的轴端直径,侧向锁紧孔的位置避开轴套的主要受力区域,避免开孔削弱轴套的结构强度。整体建模过程严格遵循机械设计的工艺要求,所有棱边均添加了合适的工艺圆角,消除锐边防止应力集中,各特征的参数均可编辑调整,方便后续根据实际使用场景修改轴套内径、法兰尺寸、锥面角度等关键参数,适配不同规格的锥形轴安装支撑需求,模型的结构细节完整,可直接用于装配验证、工程出图或者3D打印样件制作。
