化肥厂成套生产加工设备三维建模设计

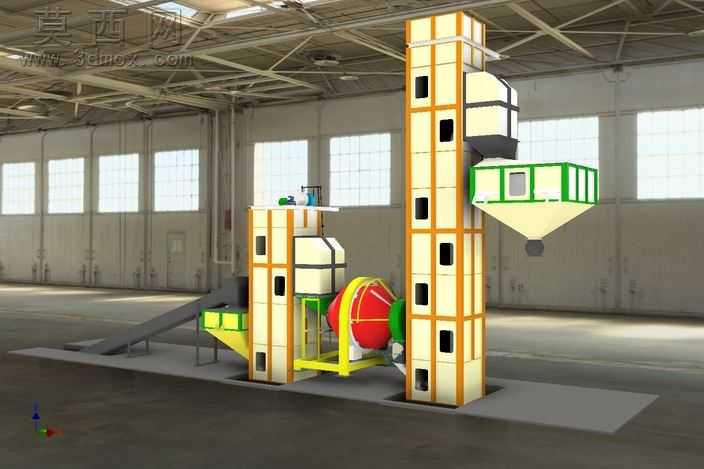

本套三维模型完整还原了化肥厂核心生产工段的成套设备布局，建模过程严格参照化肥生产的实际工艺流程搭建整体结构，首先完成整体厂区工段的空间比例校准，确保各设备间的衔接位置符合真实生产的物料流转逻辑。建模阶段先以参数化草图绘制各设备的基底轮廓，针对垂直布置的斗式提升机，采用阵列特征完成多节标准塔节的快速搭建，对塔节表面的观察窗、检修口采用拉伸切除特征精准开孔，外框的加强筋结构通过扫描特征生成，还原了提升设备的框架承重结构。针对核心造粒转鼓设备，采用旋转凸台特征生成转鼓主体曲面，表面的滚圈、传动齿圈结构通过圆周阵列完成齿形排布，转鼓外部的防护壳体、支撑托轮组单独建模后完成装配约束，还原造粒工段的转动支撑结构。物料暂存料仓部分采用放样特征完成上宽下窄的锥斗结构建模，料仓外部的绿色防护框架、观察视窗、底部卸料阀门逐一细化，确保料仓的卸料角度符合化肥物料的安息角要求，避免物料堆积堵料。进料输送段的倾斜皮带输送机，单独完成皮带架、托辊组、导料槽、接料斗的结构建模，调整倾斜角度匹配前端上料与后端造粒设备的进料口高度差。渲染阶段采用工业厂房室内环境贴图作为场景背景，地面赋予哑光水泥材质，提升机塔节赋予米白色哑光涂层材质，外框加强筋赋予暖黄色金属漆材质，转鼓设备主体赋予亮红色工业漆面材质，料仓框架赋予亮绿色防护漆材质，各金属结构件区分哑光金属、漆面、透明视窗的材质质感，添加厂房顶部的面光源模拟车间自然采光效果，在设备底部添加柔和的接触阴影，提升整体场景的真实感。整体设计完整梳理了化肥生产从原料上料、垂直提升、转鼓造粒到缓存出料的全流程设备衔接，各部件的装配关系清晰，结构比例符合工业生产设备的实际设计规范，可用于化肥生产工段的方案展示、工艺流程演示以及相关设备的结构参考。
