法兰连接式尿液输送离心泵结构设计

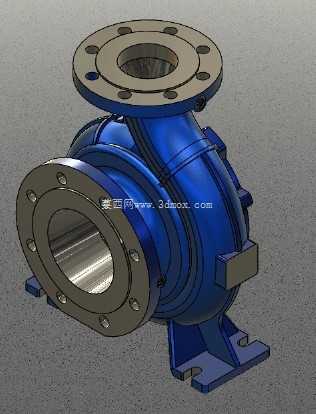

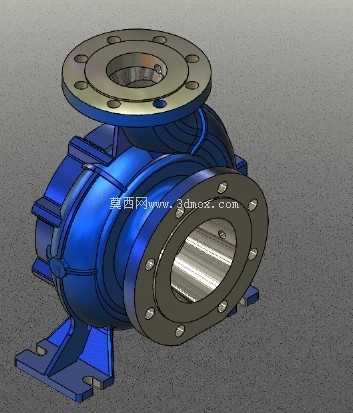

　　在化工、制药及市政环保领域的含杂质流体输送环节，这类离心泵的应用场景十分明确，主要针对尿液类低粘度、含少量悬浮颗粒的介质做定向输送，常见于尿素生产工段、养殖场粪污处理单元、医用废液收集系统的管路布局中，区别于普通清水泵，其过流部件的流道设计做了针对性优化，避免介质中的纤维类、颗粒类杂质在流道拐角处淤积堵塞。从实际使用工况来看，该泵的进出口均采用法兰连接结构，进出口法兰的螺栓孔位做了等距圆周排布，适配常规PN16压力等级的工业管路对接，安装时可直接与同通径的金属管路法兰配对，无需额外做变径转接，能有效减少管路安装的冗余配件，降低现场施工的改造成本。

　　泵体底部的一体式安装支座做了加强筋结构设计，支座上的安装螺栓孔为长圆孔设计，允许现场安装时存在±3mm的位置偏差，适配混凝土基础或钢结构机架的安装公差，避免因基础加工误差导致泵体安装应力集中，长期运行下出现支座开裂的问题。从功能特性来看，该泵采用单级单吸的叶轮结构，叶轮的叶片做了后弯式设计，相比直叶片结构，在输送含少量颗粒的介质时，能降低介质对叶片入口端的冲刷磨损，同时叶轮与泵壳之间的密封腔预留了足够的机械密封安装空间，可根据输送介质的腐蚀特性，选配不同材质的机械密封组件，无需改动泵体主体结构即可适配不同腐蚀等级的输送需求。

　　泵壳的流道采用螺旋形压水室设计，流道截面从隔舌位置开始逐渐扩大，能有效将叶轮甩出的高速流体的动能平稳转化为压力能，减少流体在泵壳内部的湍流损失，提升泵的运行效率，同时压水室的最低点预留了排污螺孔，在设备长期停机维护时，可拧开螺孔排空泵壳内部残留的介质，避免残留介质结晶或沉积在泵壳内部，下次启动时造成叶轮卡滞。从设计思路层面，整个泵体的建模过程优先遵循了铸造工艺的合理性，泵壳的外壁壁厚做了均匀化处理，所有转角位置均做了R5以上的铸造圆角，避免铸造过程中出现壁厚突变导致的缩孔、砂眼等缺陷，同时泵体的分体结合面做了凸台止口设计，装配时止口可实现径向定位，保证泵壳与泵盖的同轴度，减少装配时的调整工作量，结合面的密封槽宽度统一为5mm，可适配常规的丁腈橡胶或氟橡胶O型密封圈，无需定制特殊规格的密封件。

　　在安装边界方面，该泵的轴向安装尺寸从泵轴输入端到出口法兰端面的距离控制在常规同功率离心泵的安装尺寸范围内，可直接替换现有管路上的同参数老旧泵型，无需改动原有管路的支撑结构和基础位置，泵的进出口法兰的中心高与支座安装面的垂直距离做了标准化设计，适配常规的管路中心高要求，避免安装时出现管路错位强行对接导致的密封面泄漏问题。过流部件的表面建模时做了光滑过渡处理，没有突兀的台阶或锐角，减少介质流动时的阻力，同时也能避免介质中的固体颗粒在锐角位置长期冲刷导致的局部磨损，延长泵体的使用寿命。泵体的支脚与泵壳主体采用一体式建模结构，相比焊接式支脚，铸造一体式结构的刚性更好，在泵运行产生振动时，不会出现支脚焊缝开裂的问题，支脚的底面做了平面度要求，安装时与基础垫板的接触面积能达到85%以上，保证泵体运行时的稳定性，降低振动向基础传递的幅度。
