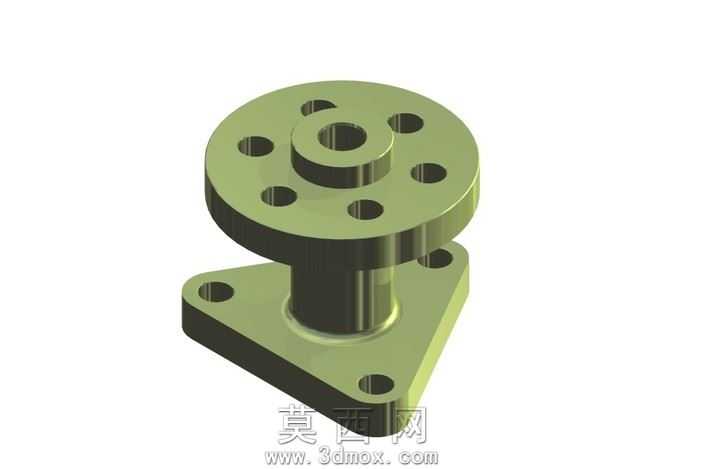

法兰式转接轴座适配器板三维结构

本模型为法兰式转接轴座适配器板，采用三维参数化建模方式完成全结构构建，建模过程中以安装适配逻辑为核心，先绘制底部三角形安装底座的二维草图，精准定位三个安装通孔的圆心位置，保证孔位间距符合通用安装基准要求，通过拉伸特征生成底座实体后，对底座边缘做圆角过渡处理，避免应力集中问题。中部支撑轴段采用同轴心拉伸特征构建，严格保证轴段与上下安装板的同轴度公差，轴段外壁做光滑过渡处理，减少装配时的剐蹭风险。上部圆形法兰盘为核心连接结构，建模时先绘制法兰盘外圆轮廓，再均匀排布六个圆周安装通孔，中心设置贯穿式轴孔，轴孔与中部支撑轴段做布尔合并运算，保证内部流道或穿轴通道的连续性，法兰盘中心位置做凸起轴台结构，用于装配时的轴向定位，提升连接的同轴精度。材质渲染阶段采用军绿色金属质感材质，模拟硬质阳极氧化处理的铝合金表面效果，调整材质的粗糙度、金属度参数，还原金属零件的哑光磨砂质感，同时添加环境反射效果，让模型的结构轮廓、孔位细节在渲染图中清晰呈现，各孔位的倒角、棱边的过渡细节都做了精细化处理，符合实际机械加工的工艺要求。设计思路上，该适配器板主要用于不同规格安装界面的转接适配，底部三角形底座可适配三孔位的安装基面，上部法兰盘可对接六孔位的法兰类零件，中部轴段可实现轴类零件的穿接或支撑，整体结构兼顾安装稳定性与定位精度，所有孔位均设计为通孔形式，满足螺栓穿接固定的装配需求，各板件厚度、轴段直径的参数设置都经过结构强度校核，在保证轻量化的同时具备足够的支撑刚度，可直接用于机械装配场景的适配连接方案验证，也可作为非标自动化设备中安装转接模块的参考设计，模型的所有特征均保留参数化编辑属性，可根据实际安装需求调整孔位间距、板件厚度、轴段长度等尺寸参数，适配不同的安装工况。
