工业立式气体洗涤净化塔三维设计

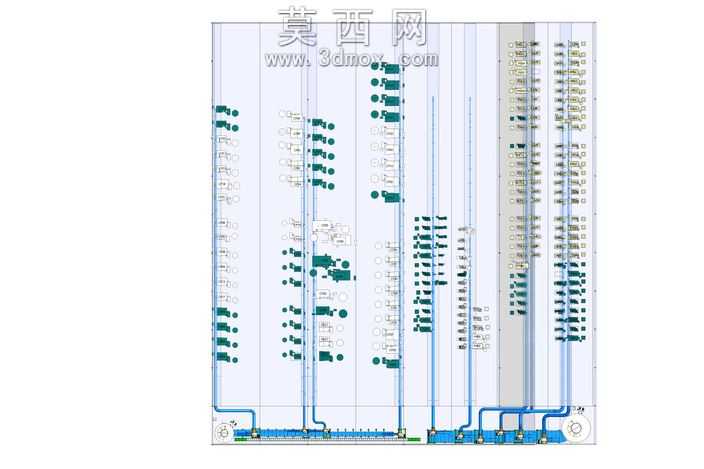

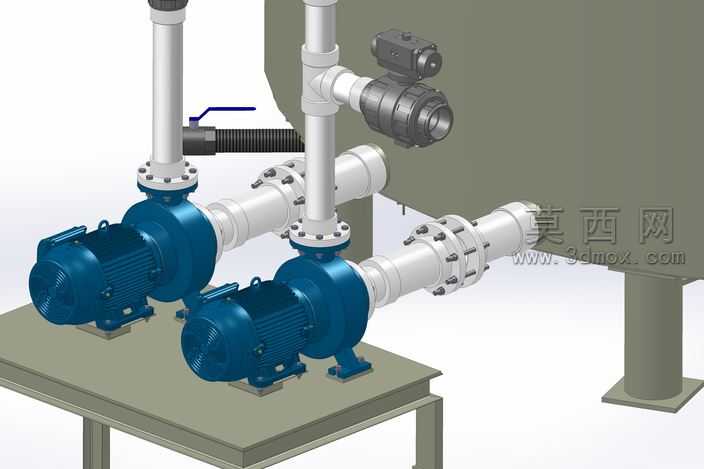

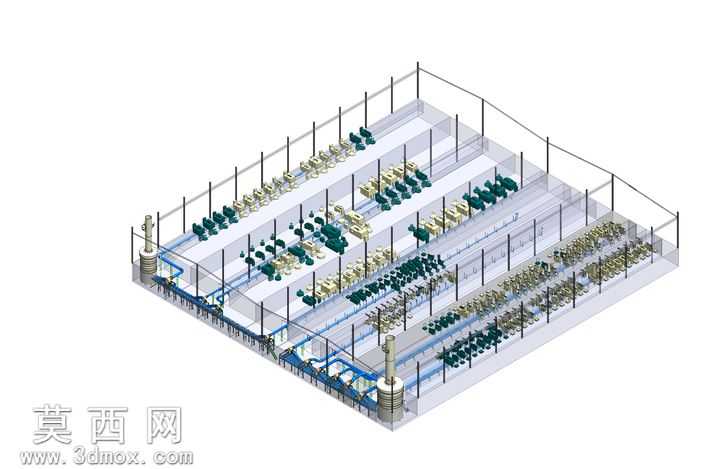

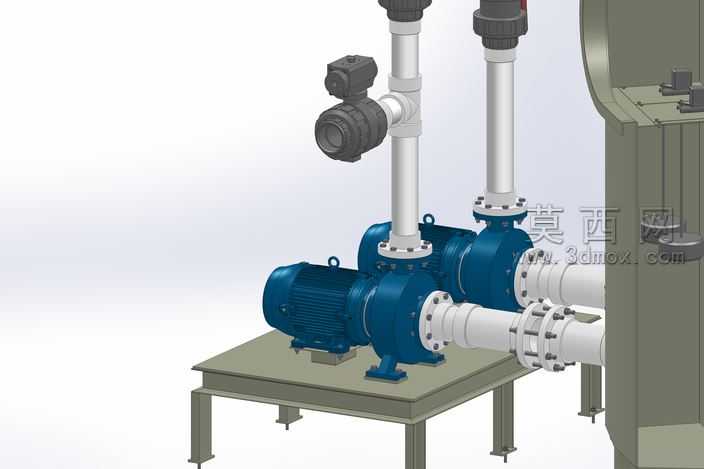

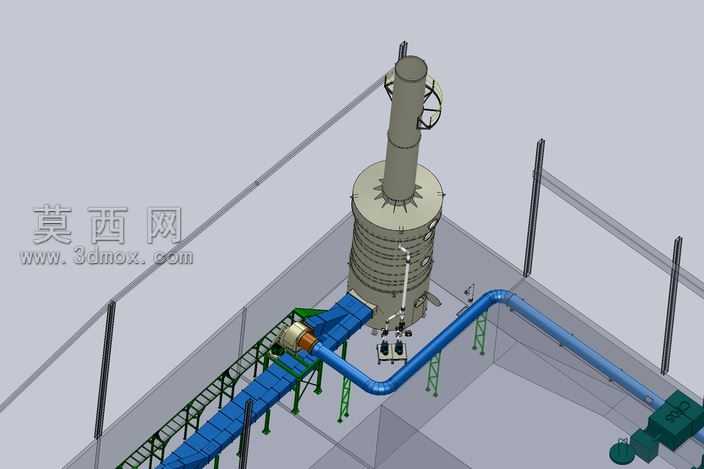

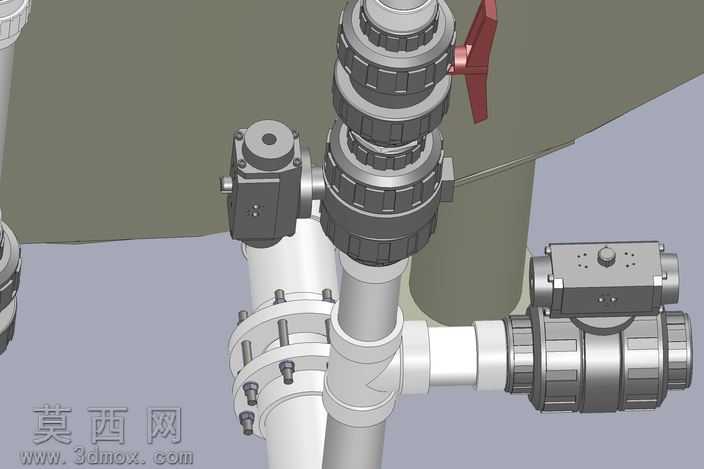

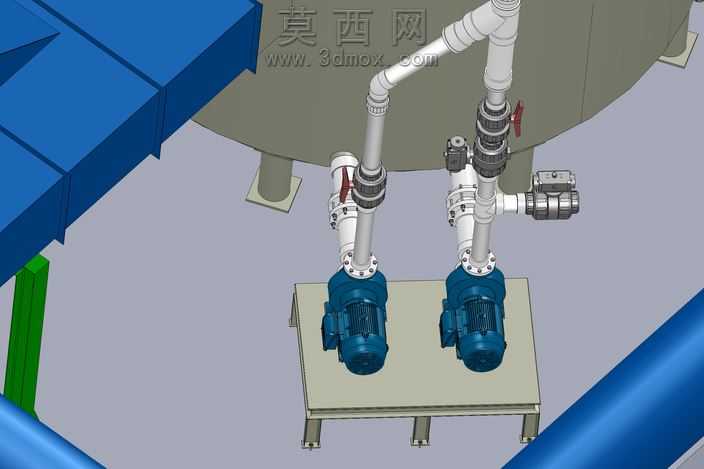

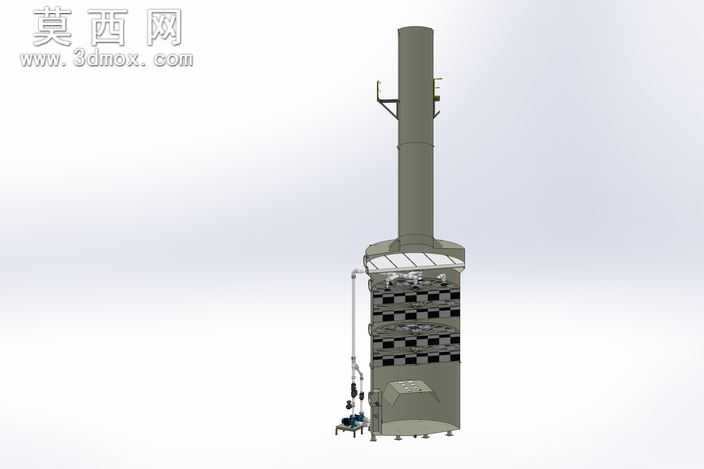

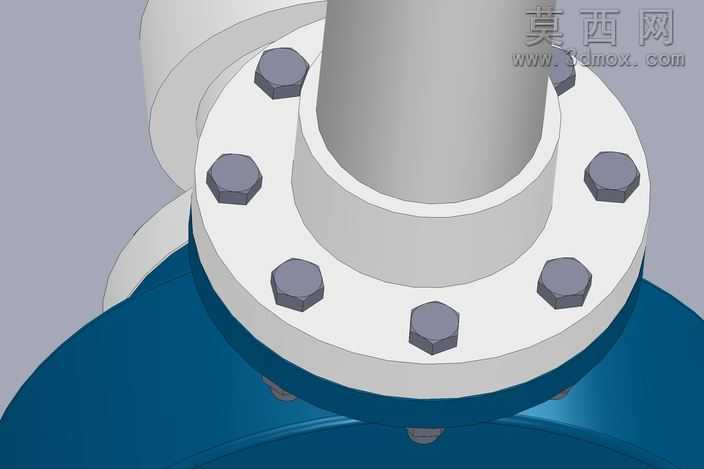

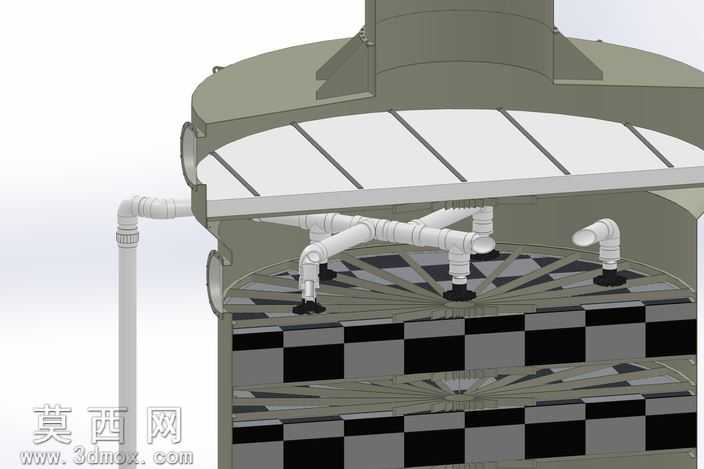

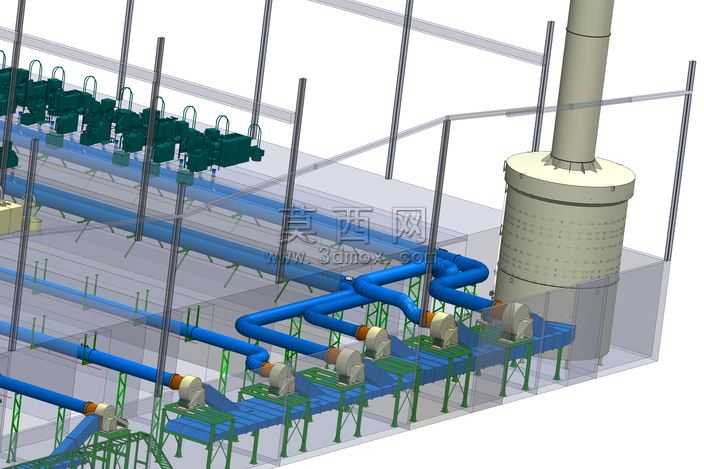

本作品为工业废气处理场景下的立式气体洗涤净化塔三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用自底向上的装配建模思路，先逐一完成各子部件的参数化建模，再通过同轴、面重合、距离约束等标准装配关系完成整体组装，确保各部件的装配公差符合工业设备设计规范。模型整体还原了立式洗涤塔的完整结构：底部为储液槽段，设置有液位检测接口、排污接口、循环液输出接口，外部配套循环泵组及连接管路，管路接口处做了法兰连接结构的细节还原，法兰盘的螺栓孔、密封面结构均按照标准管件参数制作；中部为塔体主体段，采用圆柱形筒体结构，筒体上分层设置了检修人孔、视镜接口、填料支撑结构的安装位，筒体外部设置了垂直爬梯，爬梯的踏步、护笼结构均做了精细化建模，每段踏步的间距符合工业安全设计标准；上部为排气段，设置了锥顶过渡段连接顶部排气筒，排气筒外部设置了环形检修平台及配套护栏，平台的格栅板、护栏立柱与横杆结构均完整还原，排气筒顶部做了防雨帽的结构设计，避免雨水进入塔体内部。材质渲染方面，塔体主体采用哑光碳钢材质表现，还原工业碳钢设备的金属质感，管路、泵体采用对应工业金属材质，密封垫片采用橡胶材质的哑光深色表现，爬梯、护栏做了防滑纹理的材质处理，整体渲染效果贴合工业现场设备的真实视觉表现。设计思路上，该模型严格参照工业洗涤塔的常规设计比例制作，各段塔体的高度、直径比例符合废气处理设备的设计规范，接口位置、检修结构的布置充分考虑实际设备的安装、运维需求，既保证了外观结构的还原度，也保留了各部件的参数化特征，可根据实际处理风量、废气类型调整塔体尺寸、接口规格，适配不同的工业废气治理场景，模型整体结构完整，无缺失部件，装配关系清晰，可用于环保设备方案展示、结构教学演示、工程方案配图等场景。
