车床用莫氏锥度回转顶针结构模型

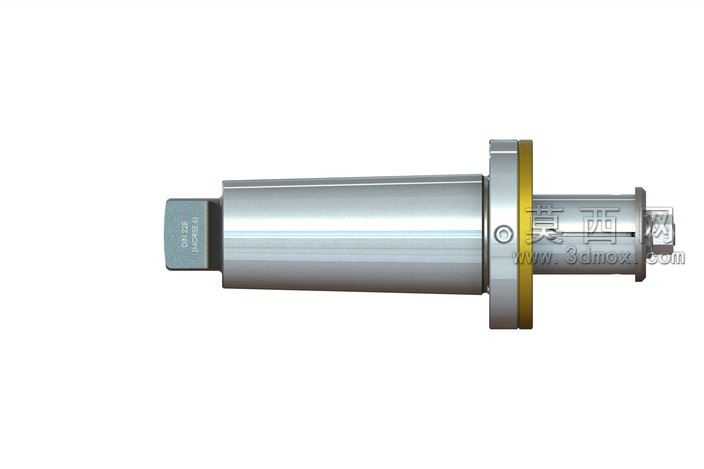

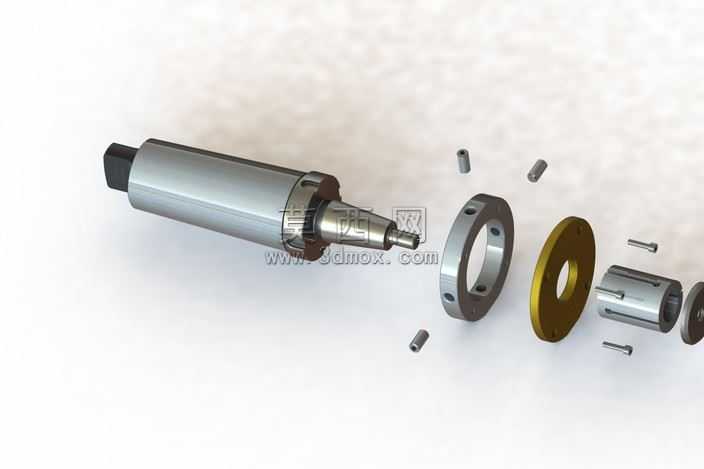

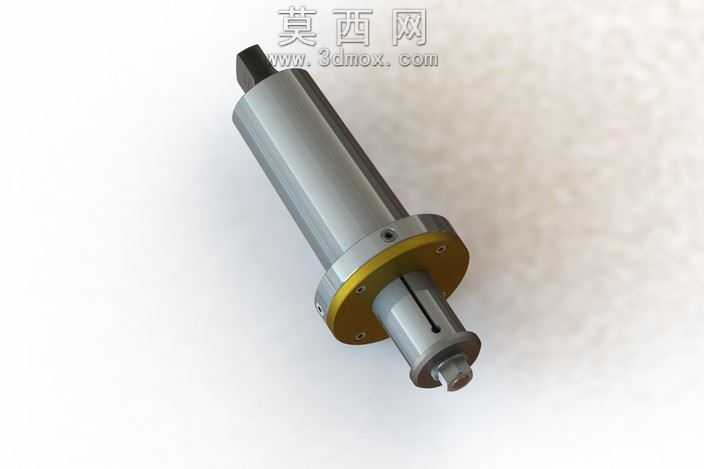

本模型为车床加工场景中常用的回转顶针三维结构模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械加工行业的实际尺寸规范，完整还原了回转顶针的全部装配结构与细节特征。模型主体包含锥柄安装段、法兰定位环、芯轴回转体、端部顶持头四个核心功能部分，建模时对各部件的配合公差做了对应预留，可直接用于装配干涉检查、运动仿真验证等工程场景。材质渲染方面，针对不同功能部件做了差异化材质设置：锥柄与顶持头部位采用硬质合金材质表现，还原了高硬度耐磨工件的金属哑光质感，表面添加了细微的磨削纹理，贴合实际加工后的表面状态；法兰定位环采用黄铜材质做区分，设置了金属亮面反射效果，清晰呈现环形结构的边界特征；中间回转套筒部分采用轴承钢材质，添加了镀铬层的高反光金属质感，还原精密回转部件的精加工表面效果。结构设计上，模型完整还原了回转顶针的内部装配逻辑，锥柄采用标准莫氏5号锥度参数，可与车床尾座锥孔实现精准适配，法兰环用于安装定位与轴向限位，内部预留了轴承安装位的对应结构，端部顶持头采用60度标准顶持锥角，适配常规轴类零件的端面中心孔定位需求。建模过程中对所有倒角、退刀槽、密封槽等工艺细节做了完整还原，没有出现结构缺失或特征简化过度的问题，各部件的装配关系清晰，可直接拆解用于爆炸视图制作、加工工艺演示、机床附件选型参考等用途，模型的尺寸参数完全贴合实际工业产品的生产标准，具备较高的工程参考价值。
