立式带阀组工业管道塔器结构设计

　　做化工管路配套设计快十年，这类立式带阀组的塔节结构是精馏、气液分离工段最常见的单元部件，很多刚入行的建模新手容易把这类结构做成单纯的“罐子加阀门”，忽略现场安装和工艺操作的实际边界，最后出的图到了现场要么阀柄操作空间不够，要么接管对接错边，返工量极大。先从实际应用场景说，这类塔节通常用在常压或低压精馏塔的中段、塔顶回流段，也有部分小型气液分离装置会直接用单节带接管的筒体作为分离主体，配套的阀门分别承担介质采样、放空、回流液调节、排污的不同功能，不同位置的阀门选型和安装角度完全跟着工艺操作逻辑走，不是随便摆上去的。从设计思路上拆解，首先要确定筒体的公称直径和壁厚，这部分要根据设计压力、介质腐蚀裕量算出来，筒体上的所有接管开孔都要做补强计算，尤其是靠近筒体上下封头的位置，开孔边缘和封头焊缝的距离必须大于三倍壁厚，避免应力集中。然后是接管的方位排布，现场操作的时候，操作工是要站在操作平台上开关阀门的，所以所有带手轮的阀门，手轮中心距离操作面的高度要控制在1.2米到1.5米之间，太高了够不着，太低了要弯腰操作，长时间巡检调整会非常累。

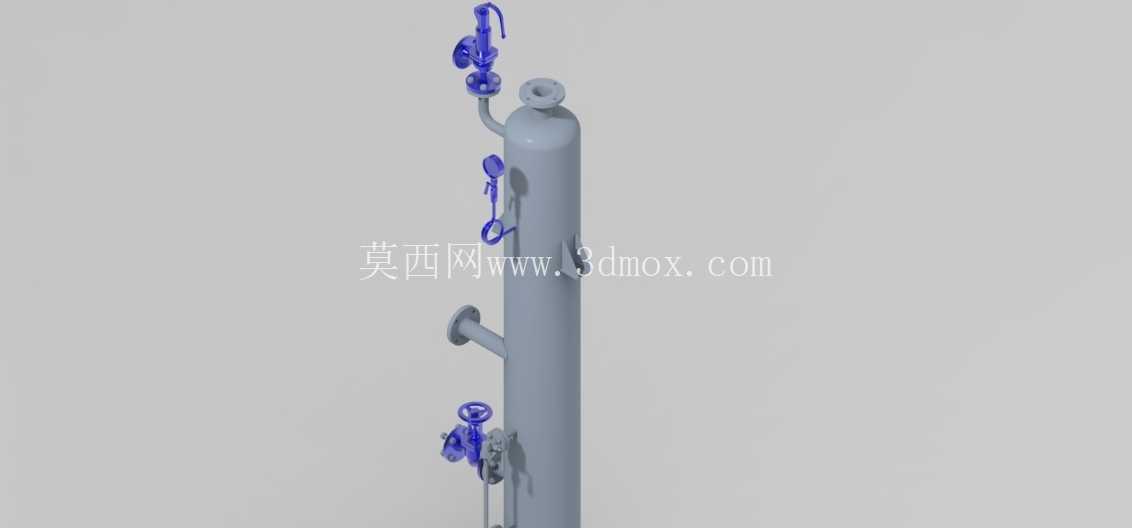

　　你看模型上的几个蓝色阀门，分别布置在筒体不同的轴向高度，周向方位错开了至少30度，就是为了避免阀柄互相干涉，同时给每个阀门预留足够的操作空间，比如手轮转动的时候不会碰到旁边的接管或者筒体壁，后期拆换阀门的时候也能留出扳手的操作空间。再说到安装边界，筒体底部的对接法兰要和下一节塔节的法兰孔位完全匹配，法兰密封面的形式要根据介质特性选，易燃易爆介质用凹凸面，普通水相介质用突面就行，法兰螺栓孔的跨中布置是硬性要求，不能把孔位对准筒体的中心线，不然安装的时候螺栓穿不进去。侧面伸出的水平接管，端部的法兰面要和接管轴线垂直，倾斜度不能超过千分之五，不然和外部管路对接的时候会产生额外的装配应力，时间长了容易在焊缝位置扯裂。

　　顶部的放空阀位置要设在筒体最高点的封头中心附近，保证停车的时候能把筒体内的残压完全泄放干净，不会在顶部形成气袋；下部的排污阀要设在筒体靠近下封头的最低位置，排污接管要斜向下45度，避免排污的时候介质溅到操作人员身上。还有容易被忽略的细节，就是阀门和筒体之间的短管长度，不能太短也不能太长，太短的话阀门的法兰会贴到筒壁上，螺栓没法穿装紧固，太长的话会形成不必要的物料滞留段，对于容易结晶的介质，滞留段里的物料冷却结晶会堵死管路，通常短管的长度控制在150毫米到200毫米之间，刚好满足法兰安装和保温层敷设的空间就行。

　　另外所有接管的外伸长度还要考虑保温层的厚度，如果是需要保温的工况，接管外伸长度要加上保温层的厚度，保证保温层做完之后，阀门的法兰和手轮还露在保温层外面，方便操作和后期检修。建模的时候还要注意焊缝的处理，所有接管和筒体的连接位置都要做倒角开坡口，角焊缝的焊脚尺寸要根据接管直径匹配，不能随便倒个直角就完事，不然出工程图的时候标注焊接符号会没有依据。还有筒体上的管架支撑位置，如果这个塔节是独立安装的，还要在筒体合适的高度焊接支撑耳板，耳板的位置要避开接管和焊缝，承重计算要满足满液状态下的总重量，不能把支撑直接焊在封头上，封头的承压结构不适合承受额外的支撑载荷。实际选型的时候，不同位置的阀门公称压力要比筒体的设计压力高一个等级，比如筒体设计压力1.0MPa，阀门就要选1.6MPa等级的，避免阀门承压不够出现泄漏。阀杆的朝向也要注意，除了操作高度合适，还要避免阀杆朝下，不然介质里的杂质会沉积在阀杆填料位置，时间长了会磨损填料造成外漏，通常水平安装的阀门阀杆要朝上或者斜向上45度，垂直安装的阀门阀杆要水平朝向操作侧。
