嵌入式翻盖造型烟灰缸创意设计

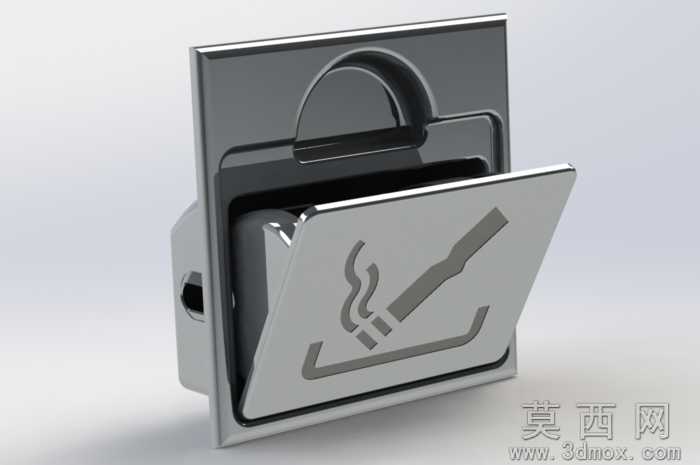

本作品为嵌入式翻盖结构的烟灰缸三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先以基准面定位绘制安装外框的矩形轮廓，通过拉伸凸台生成嵌入安装的基座壳体，预留与台面匹配的安装卡位结构，保证产品可嵌入桌面、柜体等平面安装，保持使用场景的台面整洁度。翻盖部分采用抽壳特征构建薄壁结构，在翻盖表面通过拉伸切除生成标准化的吸烟标识图案，标识线条做圆角过渡处理，避免尖锐棱角带来的使用安全隐患，同时提升外观的精致度。翻盖与基座的连接部位设计隐藏式转轴结构，通过同轴心配合完成转动副的约束，模拟真实开合的转动行程，翻盖开启角度适配日常弹灰、清理烟蒂的操作需求，闭合状态下可完全封闭烟灰存储腔，避免烟灰飘散、异味散出。材质渲染阶段采用金属镀铬材质参数，调整反射率、粗糙度数值模拟亮面金属的冷冽质感，对翻盖边缘、基座棱边做倒角处理后添加高光反射效果，还原金属五金件的精密加工质感，场景搭建采用浅灰色素模背景，搭配柔和的三点布光，突出产品本身的结构线条与金属光泽。设计思路上打破传统开放式烟灰缸的形态，采用嵌入式安装结合翻盖闭合的结构，既满足日常承接烟灰、存放烟蒂的基础功能，又能在非使用状态下保持安装面的平整整洁，闭合状态下外观简洁利落，适配现代简约风格的家居、办公场景，翻盖表面的通用吸烟标识清晰直观，无需额外说明即可明确产品功能属性，整体结构无多余冗余部件，建模过程中所有配合间隙均做公差预留，确保结构可直接用于后续的开模生产验证，各部件的壁厚均匀一致，符合金属冲压或压铸成型的工艺要求，避免出现壁厚不均导致的加工变形问题。
