工业立式旋风过滤分离设备结构模型

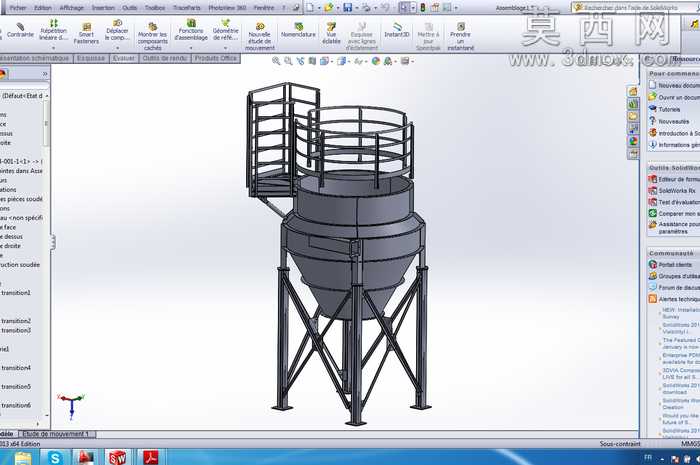

本模型为工业立式旋风过滤分离设备的完整三维结构设计，采用SolidWorks完成全参数化建模，完整还原了设备从顶部操作平台到下部支撑结构的全部细节。建模过程中首先依据旋风过滤设备的气固分离原理确定整体轮廓尺寸，采用多段变径筒体结构设计，上部为直筒沉降段，中部设置过渡锥段实现气流转向减速，下部为收料锥斗完成分离物料的归集，各段筒体间采用法兰连接结构，预留标准螺栓安装位，还原实际设备的装配逻辑。模型顶部设置环形安全护栏与侧向登梯平台，护栏采用圆管弯折成型，等距设置竖向栏杆与横向扶手，登梯采用防滑踏步结构，完全符合工业操作平台的安全设计规范，平台与筒体顶部采用焊接连接结构，还原真实的加工装配关系。设备下部采用型钢焊接支撑框架，主支撑腿采用标准H型钢设计，斜向支撑采用角钢交叉布置形成稳定的桁架结构，每个支腿底部设置方形安装底板，预留地脚螺栓安装孔，保证设备安装后的结构稳定性。建模过程中对各部件的材质进行了区分设置，筒体与料斗部分采用碳钢材质模拟，表面设置哑光金属漆效果，护栏与支架部分采用结构钢材质，连接螺栓采用标准件库调用的标准外六角螺栓模型，保证各部件的视觉区分度与真实质感。整体模型采用自顶向下的设计思路，先搭建整体骨架草图确定各段的高度、直径参数，再逐个生成零部件特征，所有圆角、焊缝、安装孔等细节特征均完整保留，既保证了模型的结构完整性，也为后续的工程图导出、仿真分析提供了准确的模型基础，可直接用于设备方案展示、结构校核以及生产加工参考。
