卧式工业承压储罐结构三维设计

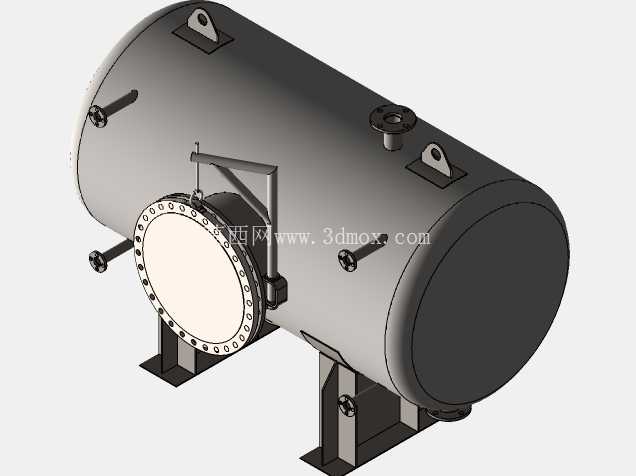

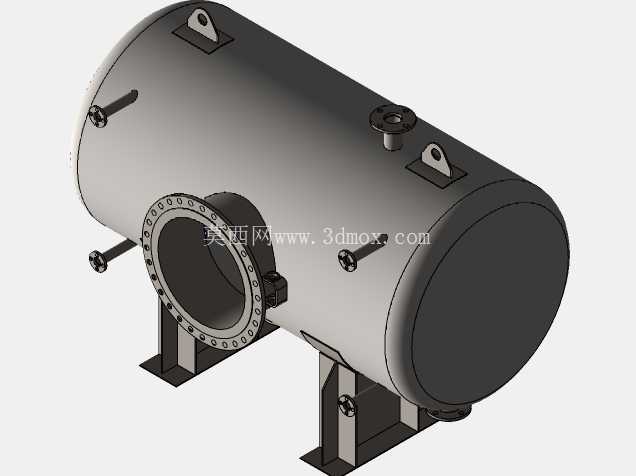

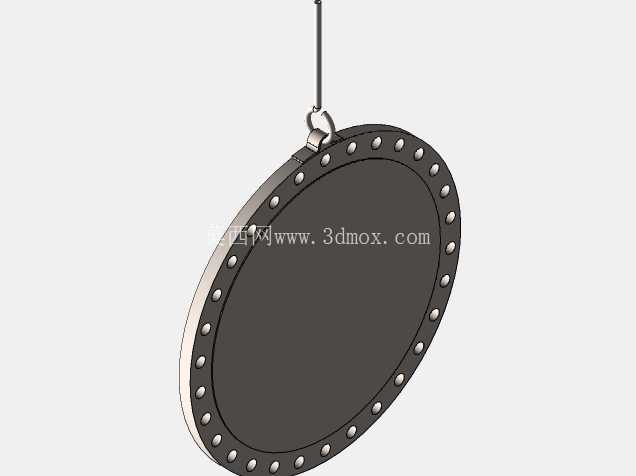

　　筒体侧面开设的大直径带颈对焊法兰人孔，是按照常规运维需求设置的检修通道，人孔配套快开式压盖与回转吊臂结构，日常开盖检修时无需完全拆除全部紧固件，借助吊臂即可将人孔盖旋转移开，降低运维人员的操作强度，人孔法兰的密封面采用突面结构，适配缠绕式垫片，能满足中低压工况下的密封要求，避免介质泄漏。筒体顶部对称布置的两个板式吊耳，是专门为设备整体吊装设计的受力点，吊耳的位置经过重心校核，吊装时能保证设备保持水平姿态，避免倾斜磕碰管口或是支座，吊耳与筒体的连接位置额外增设了补强板，分散吊装载荷，防止局部应力过大造成筒体变形。这套卧式承压容器的三维结构设计，首先要匹配化工、食品加工、油气储运领域的中间缓冲、物料暂存工况，这类设备常布置在生产车间的工艺管廊旁、锅炉房辅机区或是中小型储配站的露天场地，需要兼顾现场安装的吊装便利性、日常运维的操作可达性，以及长期承压运行的结构可靠性。从结构布局来看，整体采用卧式圆筒形承压壳体设计，两端采用标准椭圆形封头收口，相比平盖结构能大幅降低承压状态下的应力集中系数，减少壁厚冗余，控制设备整体自重。

　　筒体底部的鞍式支座是卧式容器的标准支撑结构，两个支座分别设置在靠近两端封头的位置，其中一个为固定支座，另一个为滑动支座，能适配设备运行过程中因温度变化产生的热胀冷缩位移，避免支座与基础之间产生额外的内应力，支座的底板预留了地脚螺栓安装孔，可直接与混凝土基础或是钢结构平台固定，安装时需要保证两个支座的水平度偏差在允许范围内，防止筒体受附加弯矩影响。筒体上分布的多个小直径接管口，分别对应介质进出、仪表安装、排气排液的功能，所有接管与筒体的连接位置均做了补强处理，根据开孔直径计算补强圈尺寸，弥补开孔造成的壳体强度削弱，接管的法兰密封面形式根据输送介质的特性、压力等级匹配，保证管路连接后的密封性。

　　设计过程中首先要确定设备的公称容积与设计压力，结合介质的腐蚀裕量计算筒体与封头的壁厚，再根据整体重量校核支座的承载能力、吊耳的吊装载荷，所有管口的方位需要结合现场的管路走向排布，避免出现管路干涉，同时要预留足够的操作空间，方便日常阀门操作、仪表读数。安装边界方面，设备的整体长度、直径需要匹配现场的预留安装空间，鞍座的间距要对应基础的预埋螺栓位置，顶部吊耳的高度要满足吊装作业时吊具的操作空间，人孔的开设方向要朝向运维通道侧，方便人员进出检修，侧面的接管口要避开墙体、立柱等障碍物，保证管路能够顺利对接。

　　这类承压容器在实际使用中，需要承受内部介质的静压力、温度变化带来的热应力，以及外部管路的附加载荷，因此结构设计时所有的焊缝位置都要做应力校核，关键焊缝需要进行无损检测，保证焊接质量，筒体的椭圆度、直线度公差都要符合压力容器的相关制造标准，避免运行过程中出现安全隐患。相比立式储罐，卧式结构的重心更低，稳定性更好，对于安装高度受限的车间场景更为友好，同时侧面的人孔位置更低，检修人员进出更为方便，不需要攀爬过高的梯台。在建模过程中，所有的标准件比如法兰、螺栓、人孔配件都采用参数化建模方式，方便后续根据不同的压力等级、容积参数快速调整尺寸，适配不同的项目需求，各个零部件之间的装配关系完全按照实际焊接、螺栓连接的工艺要求设置，能直接导出工程图用于生产制造，也可以导入有限元分析软件做应力仿真，验证结构在极端工况下的可靠性。
