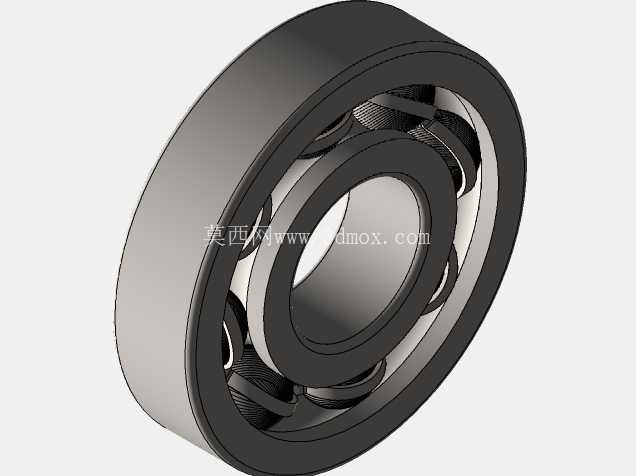

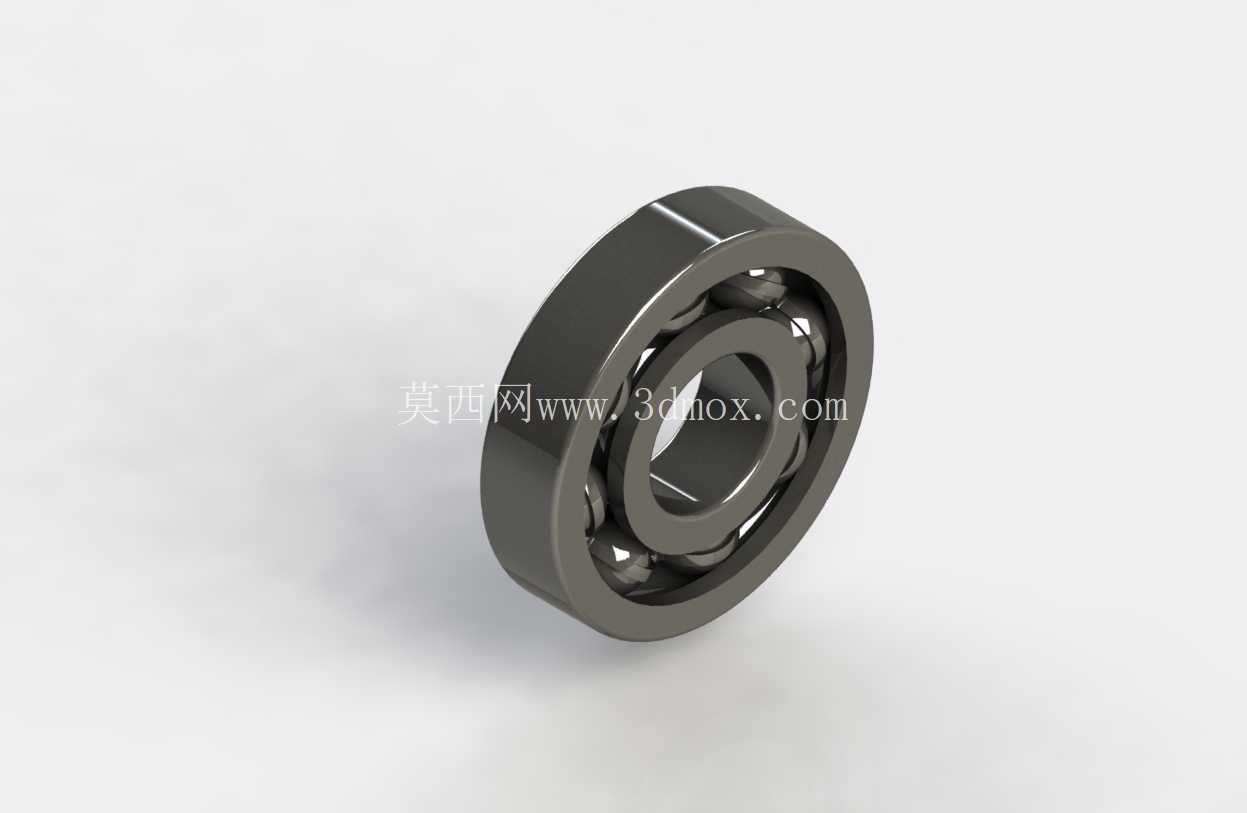

在各类旋转传动设备的结构设计中,滚动轴承是承担径向载荷、约束轴系轴向窜动的核心支撑部件,从普通的民用家电电机、输送线辊筒,到工业场景的泵组、减速机、机床主轴,几乎所有存在连续旋转运动的机构,都需要匹配对应载荷等级的轴承来保障运行稳定性。这款深沟球结构的滚动轴承,采用最经典的单滚道设计思路,内外圈均加工有连续的弧形滚道,滚道曲率略大于钢球直径,既可以保证钢球在滚道内顺畅滚动,又能在承受径向载荷的同时,兼顾一定比例的双向轴向载荷,适配多数既有径向受力、又存在少量轴向窜动的轴系安装场景。

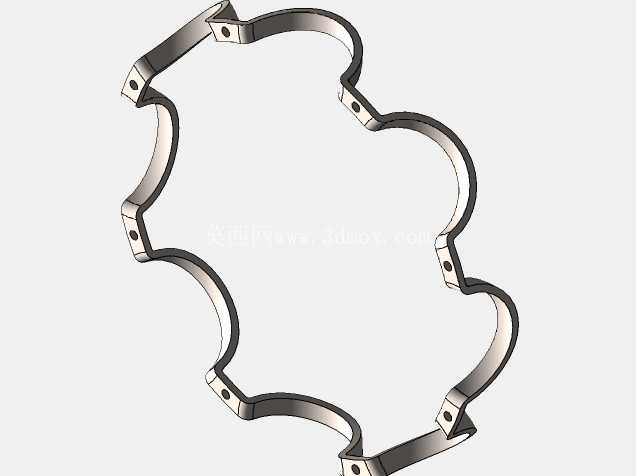

从结构设计的细节来看,该轴承的内圈与轴采用过盈配合的安装逻辑,内圈内孔的公差带选取基孔制的过渡偏过盈区间,装配时可通过热装或者压装的方式固定在轴颈位置,保证轴旋转时内圈与轴同步转动,无相对滑移;外圈与设备轴承座的安装孔采用间隙或者过渡配合,方便装配时的对位调整,也能补偿少量的安装同轴度误差。保持架采用浪形冲压结构,将每颗钢球均匀分隔在滚道的对应位置,避免钢球之间直接接触产生额外摩擦与磨损,同时预留了足够的润滑脂存储空间,保障长期运行时的润滑有效性。钢球作为核心的滚动体,采用等直径设计,整组钢球的直径公差控制在微米级,保证每颗钢球受力均匀,避免局部载荷过大导致的早期点蚀失效。

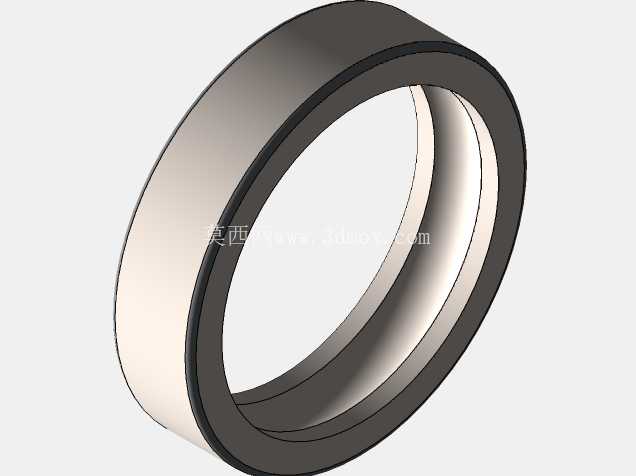

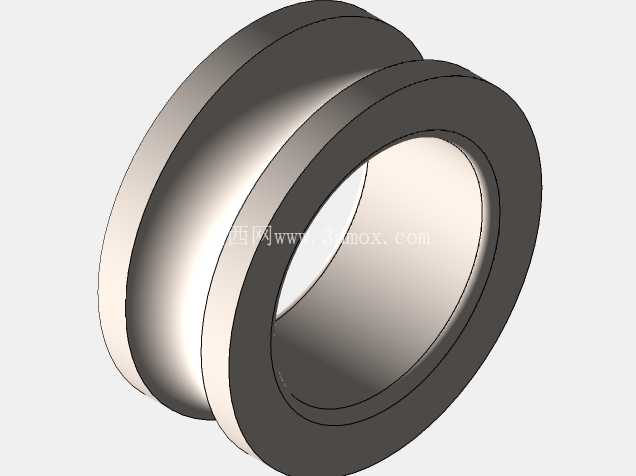

在安装边界的尺寸设计上,该轴承的内圈内径、外圈外径、装配总宽度均遵循通用轴承的尺寸系列规范,可直接适配同规格标准轴承的安装位,不需要对现有设备的轴承座、轴颈做额外修改即可替换安装。内圈的挡边高度略高于钢球中心位置,既可以约束钢球的轴向位置,又不会在装配时与保持架产生运动干涉;外圈的两侧端面设计为平面结构,与轴承座的定位端面贴合时可保证足够的接触面积,避免安装后出现倾斜导致的偏载。轴承的密封结构预留了标准的密封槽位,可根据使用场景选择加装接触式橡胶密封或者非接触式铁盖密封,粉尘较多的工况下选橡胶密封可阻挡外部杂质进入滚道,高速运行场景下选铁盖密封可降低摩擦阻力,适配不同的运行转速需求。
从实际使用的功能特性来看,这款轴承的摩擦系数远低于滑动轴承,启动时没有粘滞阻力,即使是低速启动的设备也能顺畅带动轴系转动,运行过程中的温升控制表现优异,在额定载荷和额定转速范围内长期运行,滚道与钢球的磨损量极小,可大幅降低设备的维护频次。设计过程中充分考虑了不同工况的受力偏差,滚道表面做了淬硬处理,硬度达到常规轴承钢的标准硬度区间,可承受一定的冲击载荷,不会因为短时的过载出现滚道压痕。在选型匹配时,设计人员可直接根据轴颈直径、轴承座安装孔尺寸、实际运行的径向载荷大小、轴向载荷占比、运行转速区间来匹配对应规格的该类轴承,不需要额外做结构定制,大幅缩短设备的设计周期。
在三维建模的过程中,所有结构特征都严格按照实际加工的工艺逻辑搭建,内外圈的滚道曲率、钢球的排布间距、保持架的兜孔间隙都做了1:1的还原,没有做简化处理,可直接用于设备的装配干涉检查、轴系受力仿真分析,也可用于装配工艺的模拟演示,帮助设计人员在虚拟装配阶段就提前发现安装位的尺寸冲突、配合公差不合理等问题,减少实际加工装配阶段的试错成本。建模时特意还原了轴承的倒角细节,内外圈的装配引导倒角尺寸符合安装工艺要求,可模拟实际压装过程中的导向效果,避免装配仿真时出现倒角干涉导致的装配路径错误。
- 上一篇:三链轮闭环传动链条机构三维设计
- 下一篇:燃气轮机配套鼓型齿式挠性联轴器
- 全部评论(0)
- 模板大小: 1.31 MB
- 售价:5金币
- 下载次数: 375
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
