水平挂钩式锚定停止快夹结构设计

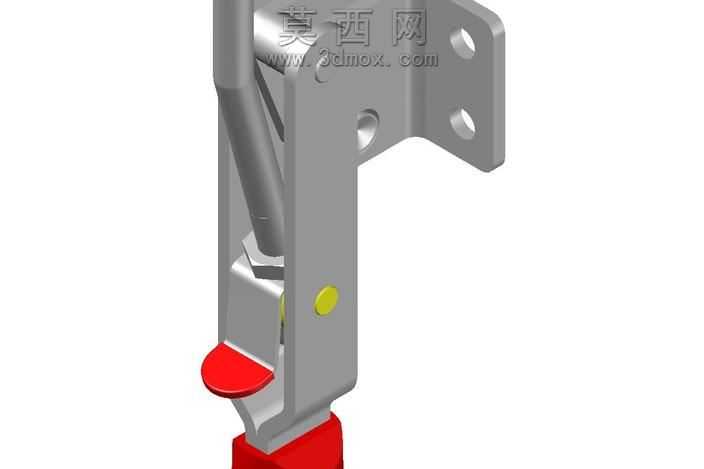

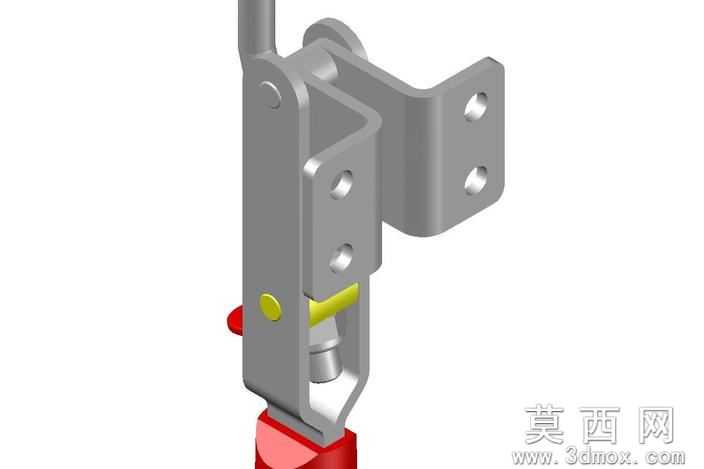

本作品为水平挂钩式锚定停止快夹的三维参数化模型，建模阶段采用自底向上的装配设计思路，首先完成各独立零件的特征构建：针对安装基座，通过拉伸凸台构建带安装孔的L型安装板结构，对安装孔位添加同轴心与面重合的装配约束基准，确保基座可直接适配常规设备面板的安装孔距；针对联动杆件组，通过扫描特征构建带铰接端的连杆结构，对铰接轴孔添加间隙配合的尺寸公差，还原实际铰接转动的活动余量；针对操作手柄，通过放样与拉伸切除构建带防滑触发端的操作臂，对红色触发拨片单独拆分零件，设置独立的外观材质属性；针对挂钩锁紧端，通过拉伸与倒角构建带勾合结构的锁止端头，对锁止接触面添加0.2mm的贴合余量，模拟实际使用中的锁紧压紧效果。材质与渲染阶段，对主体金属结构件赋予哑光磨砂钢材材质，调整金属粗糙度参数至0.6，还原工业五金件的喷砂表面质感；对操作端的红色触发件与手柄套赋予亮面硬质工程塑料材质，调整塑料的反射率与高光参数，区分金属与非金属部件的视觉差异；对铰接位置的黄色标识点赋予醒目的警示黄漆材质，还原工业夹具的安全标识设计。结构设计上，该快夹采用肘节锁紧的力学原理，当手柄下压至锁止位置时，联动杆件越过力学死点，实现挂钩端的稳定锚定停止，不会因受外力振动意外松脱；红色触发拨片为解锁操作端，向上拨动即可解除锁止状态，带动挂钩抬起完成松脱动作，整体操作行程经过参数化校核，确保锁紧与解锁动作流畅无卡滞。建模过程中对所有活动部件添加了运动仿真的配合约束，可直接用于验证夹具的开合行程、锁止角度等关键参数，所有零件的倒角、圆角等工艺特征均完整还原，符合实际五金夹具的加工工艺要求，可直接用于工装夹具的方案设计参考、非标设备的机构选型参考。
