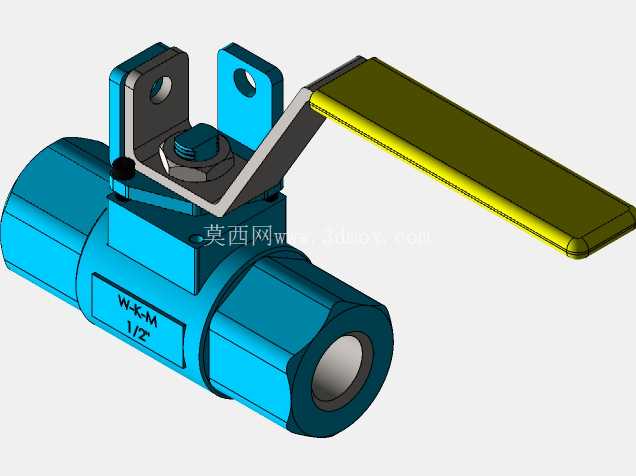

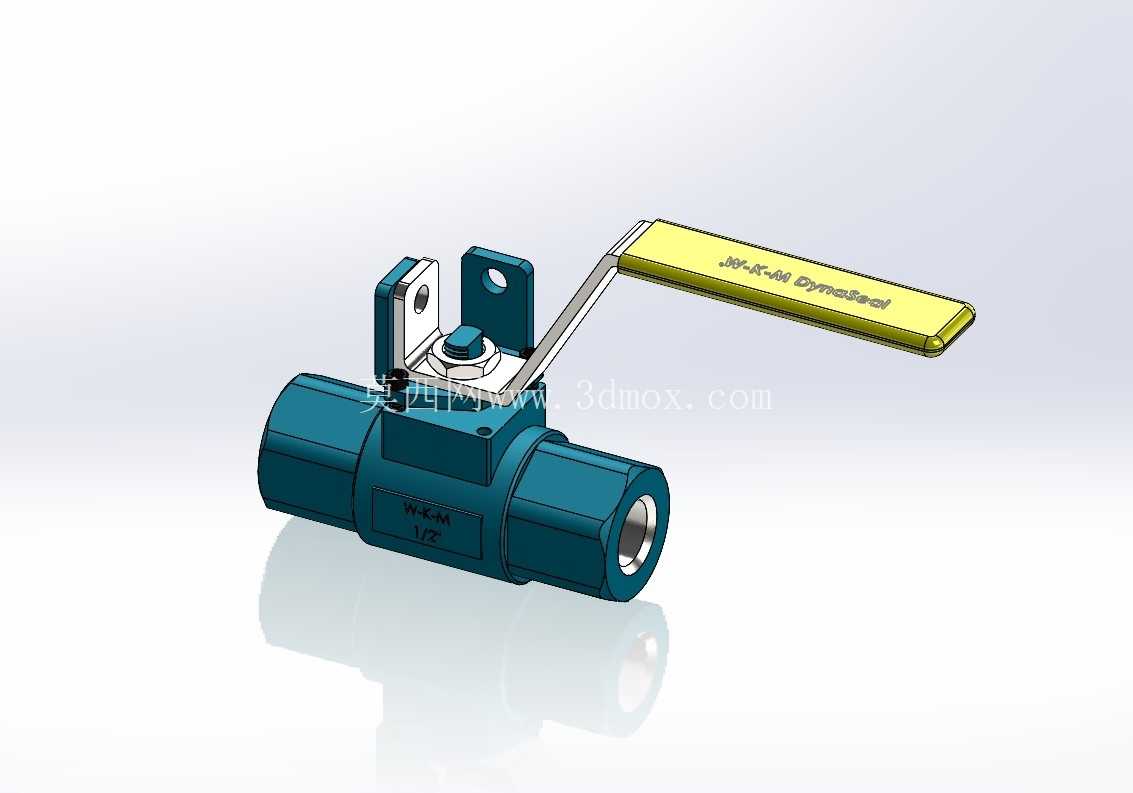

半英寸内螺纹手动WKM球阀结构设计

　　这款手动球阀的设计定位是小口径低压流体管路的通断控制场景，常见于小型化工实验装置、车间压缩空气支路、民用给排水支管、小型液压系统回油管路这类对安装空间要求紧凑、操作频次适中的工况。从实际使用角度出发，这类小通径球阀不需要配置复杂的执行机构，依靠手柄的90度回转就能完成全开全关动作，相比同口径的闸阀、截止阀，操作行程更短，启闭速度更快，且全开状态下流道几乎无缩径，流体通过时的压损极小，不会在阀腔内形成明显的介质滞留，对于输送洁净水、低压气体、黏度不高的液压油等介质都有很好的适配性。

　　设计过程中首先确定的是内螺纹连接的接口形式，1/2英寸的管螺纹规格适配市面上绝大多数同口径的低压管路配件，不需要额外配置转换接头就能直接安装，安装边界上要预留出手柄回转的操作空间，手柄扳动到全开位置时，整体横向占用空间比阀体本身长度多出约一个手柄的长度，安装时要避开周边的管路支架、其他阀件，避免手柄转动时出现干涉。阀体采用一体式锻压结构的设计思路，相比两片式、三片式球阀，零件数量更少，装配工序更简单，外泄漏的风险点也更少，适合批量生产的民用、通用工业场景。

　　内部的密封结构采用软质密封阀座，球体和阀座的贴合面做了高精度研磨，密封性能可靠，在额定工作压力下可以做到零泄漏，完全满足低压管路的截断需求。阀杆部位设置了防吹出结构，即使在阀腔带压的情况下操作，阀杆也不会被内部压力顶出，避免介质泄漏引发安全隐患。手柄的握持部分做了加宽防滑处理，表面压制防滑纹路，操作人员戴劳保手套也能轻松施力，手柄和阀杆的连接采用扁方配合加定位销的结构，不会出现长期使用后手柄和阀杆打滑、开关位置错位的问题，手柄上的标识清晰对应开关位置，操作人员可以直观判断阀门的启闭状态，避免误操作。

　　从结构细节来看，阀体两端的内螺纹同轴度公差控制在0.1mm以内，安装时不会因为螺纹歪斜导致管路别劲，减少安装应力对阀体密封性能的影响。球体的流道和接口通径完全一致，没有做缩径处理，流体通过时不会产生明显的节流效应，也不容易在阀腔内部积存杂质，对于含有少量细小颗粒的介质也有一定的耐受能力。整体外形做了圆弧过渡处理，没有尖锐的棱角，安装和维护过程中不容易划伤操作人员，阀体表面做了氧化处理，具备基础的防锈能力，在普通车间环境下长期使用不会出现明显的锈蚀。

　　在实际选型适配时，这款球阀的工作温度范围适配常规的-10℃到120℃工况，不能用于输送高温蒸汽、强腐蚀性酸碱介质，也不适合用于需要精确调节流量的节流工况，仅作为通断阀使用。安装时要注意介质流向，虽然球阀本身没有严格的流向要求，但如果管路中存在杂质，建议在球阀上游配置简易过滤器，避免杂质卡滞球体和阀座的密封面，导致阀门关闭不严。日常维护时不需要频繁拆解，只需要定期扳动手柄检查操作灵活性，检查阀杆部位是否有渗漏即可，如果出现密封失效的情况，只需要更换阀座密封件就能恢复性能，维护成本极低。

　　建模过程中严格按照实际加工的公差要求还原了各个零件的配合关系，阀体的壁厚、螺纹深度、阀杆的配合间隙、手柄的转动行程都和实际产品保持一致，既可以用于产品设计阶段的结构验证，也可以用于管路布局时的干涉检查，帮助设计人员提前预判安装空间是否充足，避免现场安装时出现空间不足、操作干涉的问题。
