工业离心通风机结构设计方案

　　在工业厂房通风、工艺送风、除尘系统引风、物料气力输送等场景中，离心通风机是核心的流体输送设备，本次呈现的离心风机结构，完全围绕工程现场的实际安装与运行需求完成设计。从实际用途来看，该类设备可适配车间岗位送风、除尘系统负压引风、生产工艺段的空气输送、高温烟气排放等多种工况，通过叶轮高速旋转产生的离心力提升气体压力，克服管路阻力完成气体定向输送。

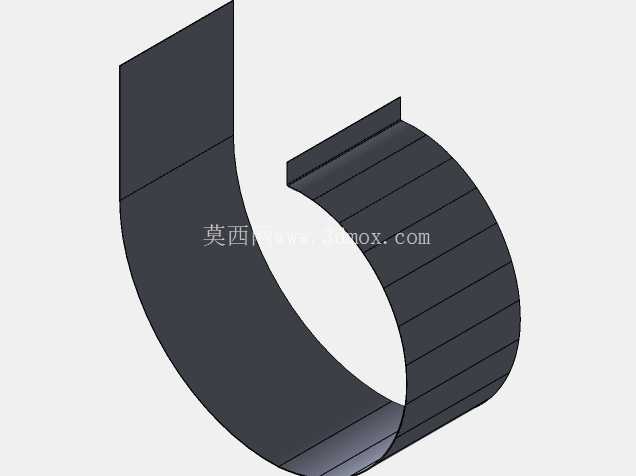

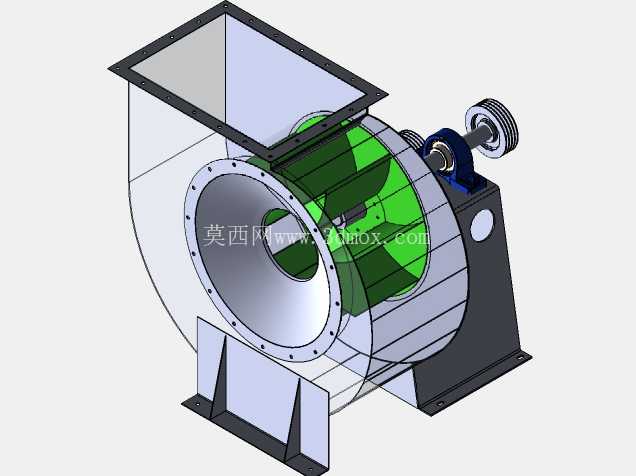

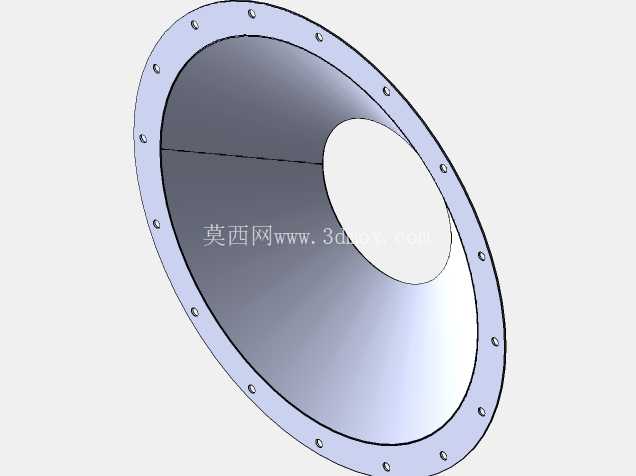

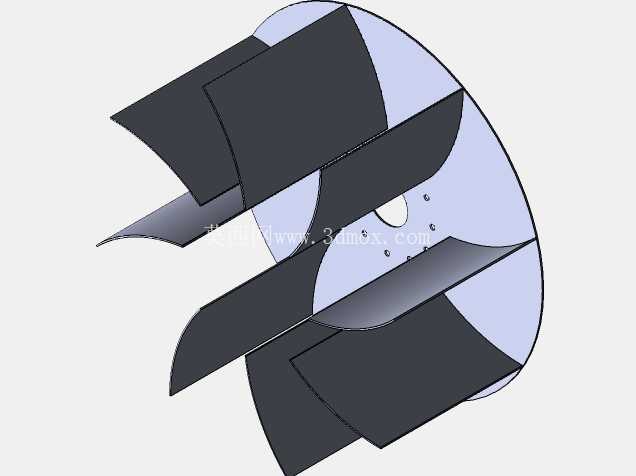

　　从功能特性上看，该结构采用后向式叶轮设计，叶片与轮毂、轮盘的连接做了加强处理，运行时气流在叶道内的流动更顺畅，相比前向叶轮具备更高的运行效率，同时气动噪声更低，适配长时间连续运行的工业场景。蜗壳部分采用螺旋线扩压结构，将叶轮甩出的高速气流的动压逐步转化为静压，降低气流在壳体内的涡流损失，蜗壳侧壁开设的圆形进风口采用法兰连接结构，可直接对接软连接或者进风管道，顶部的方形出风口同样采用法兰边框设计，预留了螺栓安装孔位，可适配不同走向的出风管路，现场安装时不需要额外做接口改制。

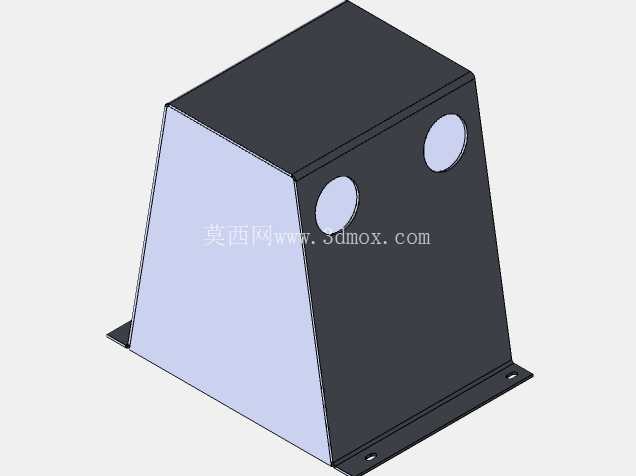

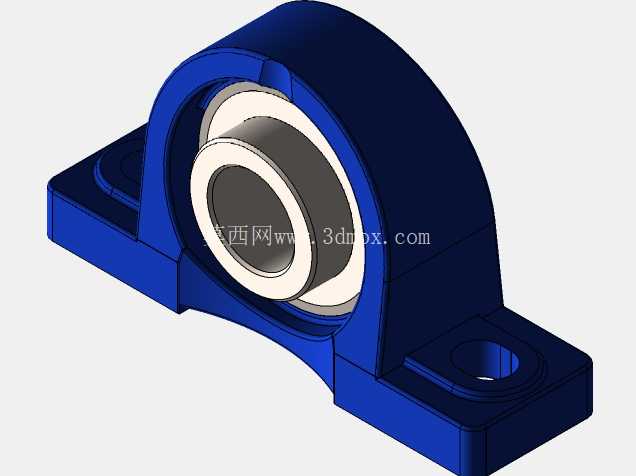

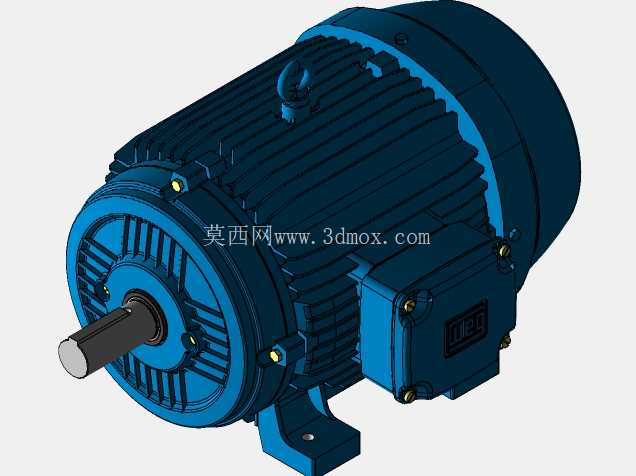

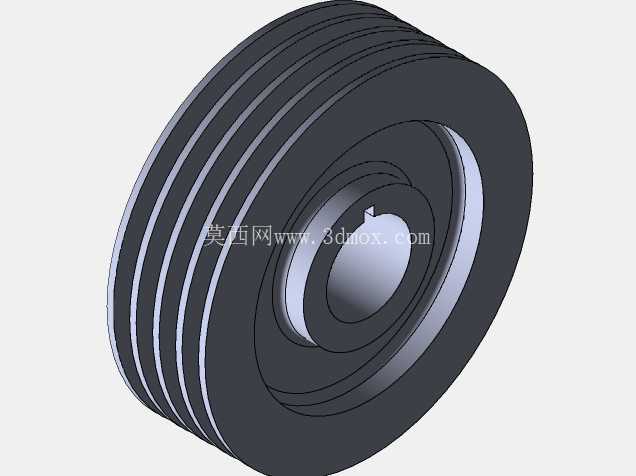

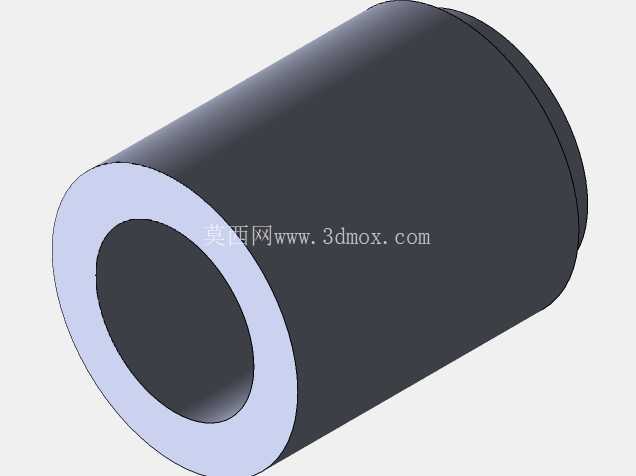

　　设计思路上，整个结构优先考虑安装维护的便捷性，传动部分采用皮带轮传动结构，轴承座独立固定在机座上方，与蜗壳主体做了分体式设计，后期更换轴承、调整皮带张紧度时不需要拆解蜗壳与叶轮，大幅降低现场维护的工作量。叶轮与主轴的连接采用键连接加锁紧螺母的固定方式，保证高速旋转时的连接可靠性，避免长期运行出现叶轮松动偏移的问题。机座部分采用折弯钢板焊接结构，设置了斜向加强筋，提升整体支撑刚度，运行时可降低整机振动幅度，机座底板预留了地脚螺栓安装孔，可直接固定在混凝土基础或者钢架平台上。

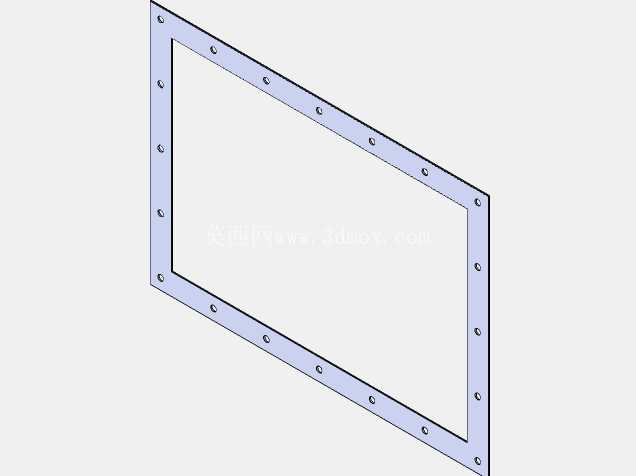

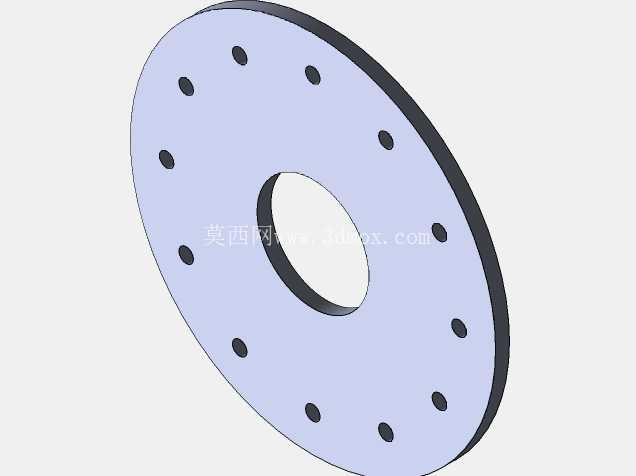

　　从安装边界尺寸来看，进风口法兰的端面到机座底板的垂直高度、出风口法兰的外沿尺寸、主轴伸出端的皮带轮安装位置都做了标准化适配，进风口圆形法兰的螺栓孔沿圆周均布，可对接同口径的标准通风管道，顶部方形出风口的法兰孔沿边框矩形排布，可适配矩形风管的连接要求。整机的重心落在机座的中心区域，安装时不需要额外做配重调整，皮带轮的外侧预留了安全防护罩的安装位置，符合工业设备的安全防护要求。

　　在细节结构处理上，蜗壳的板材拼接处做了满焊处理，避免运行时出现漏风问题，影响风机的实际运行效率；轴承座位置设置了注油孔，可在不停机的状态下完成轴承润滑保养，延长设备的维护周期；叶轮做了静平衡与动平衡校验的结构预留，生产装配时可直接在平衡机上完成配重调整，保证运行时的振动值符合行业标准。该结构可根据实际工况需求调整叶轮的转速、蜗壳的板材厚度，适配不同压力、不同风量的使用需求，不管是常规的通风换气，还是含尘气体的输送，都可以通过局部结构调整完成适配，不需要重新设计整体架构。
