低平板半挂船舶构件运输作业装置

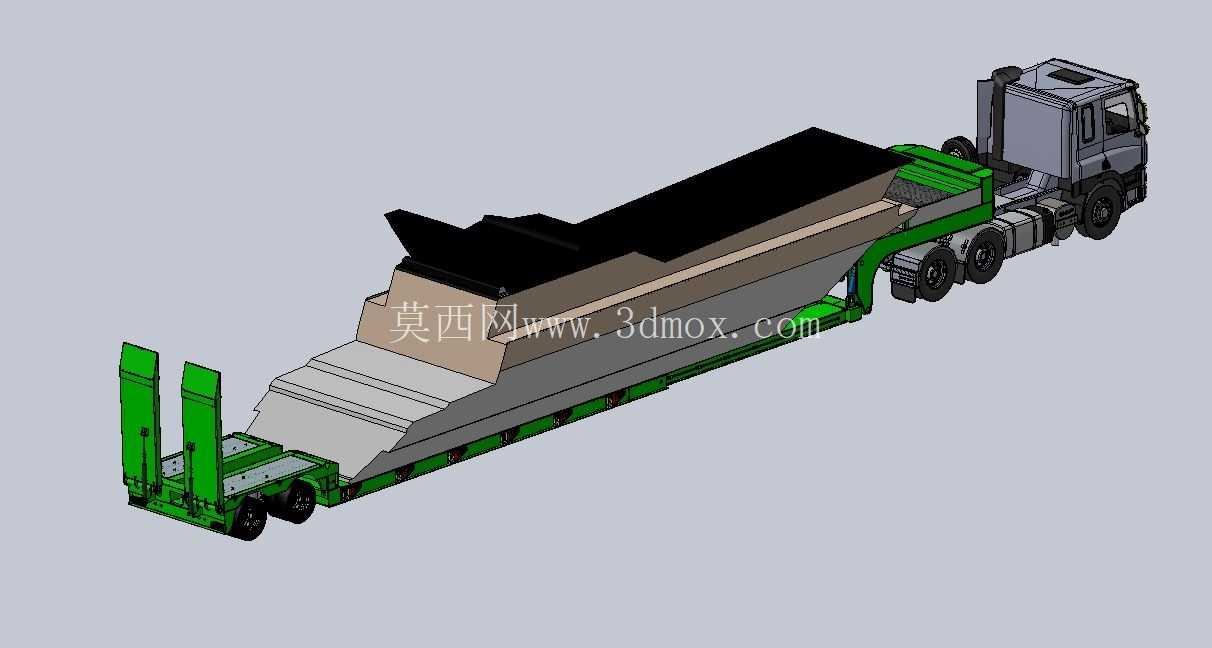

　　这套重载低平板运输装置，核心适配船厂分段转运、重型工业构件跨区域陆运场景，解决超长、超宽、重心偏高的大型构件公路运输的通过性难题。整套装置采用牵引车头搭配可延伸低平板半挂的结构形式，低平板承载面做了下沉式设计，相比普通栏板挂车承载面高度降低420mm，可满足总高4.2米限高路段的通行要求，承载平台的有效平直段长度可适配12米至16米的长尺寸构件，平台两侧预留标准化捆扎挂点，每侧间隔800mm设置一个承重10吨的焊接式挂环，可配合柔性捆绑带、刚性限位架对异形构件做多点位固定，避免运输过程中构件出现滑移、侧倾风险。

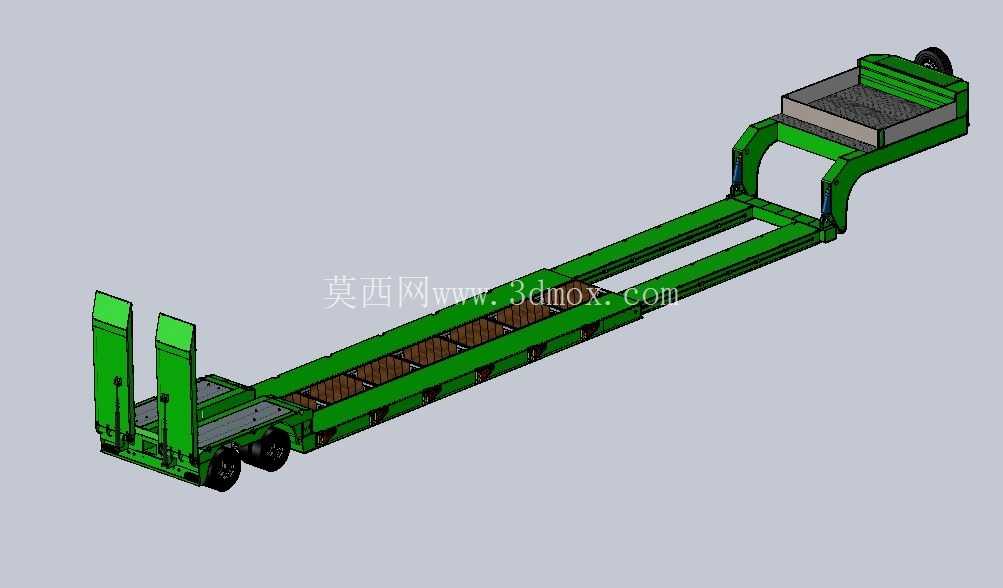

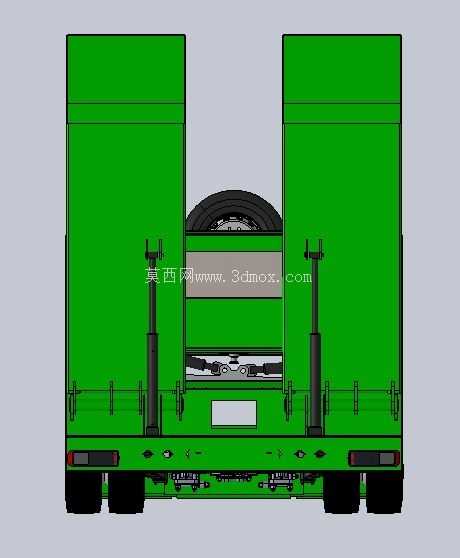

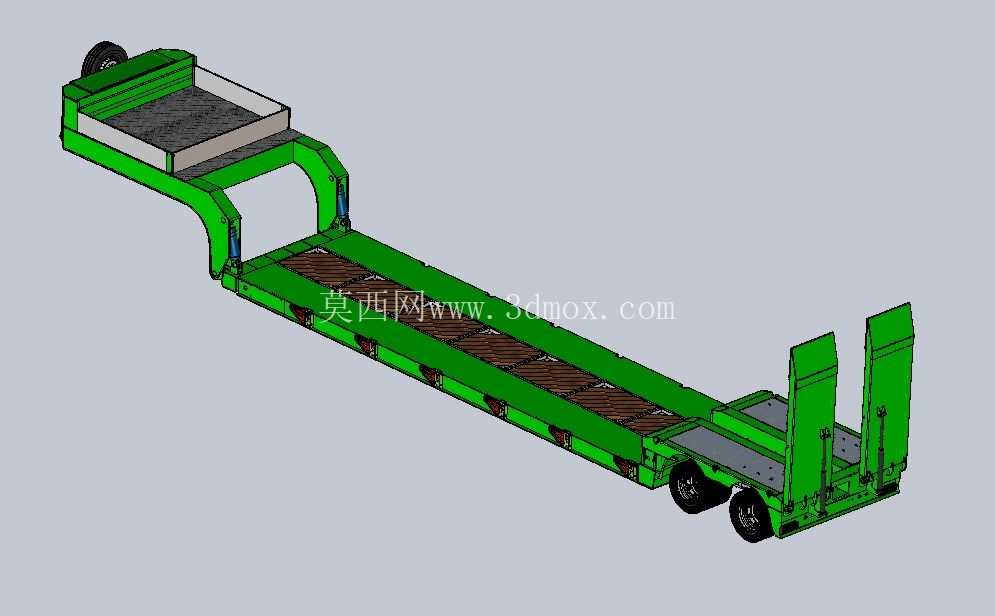

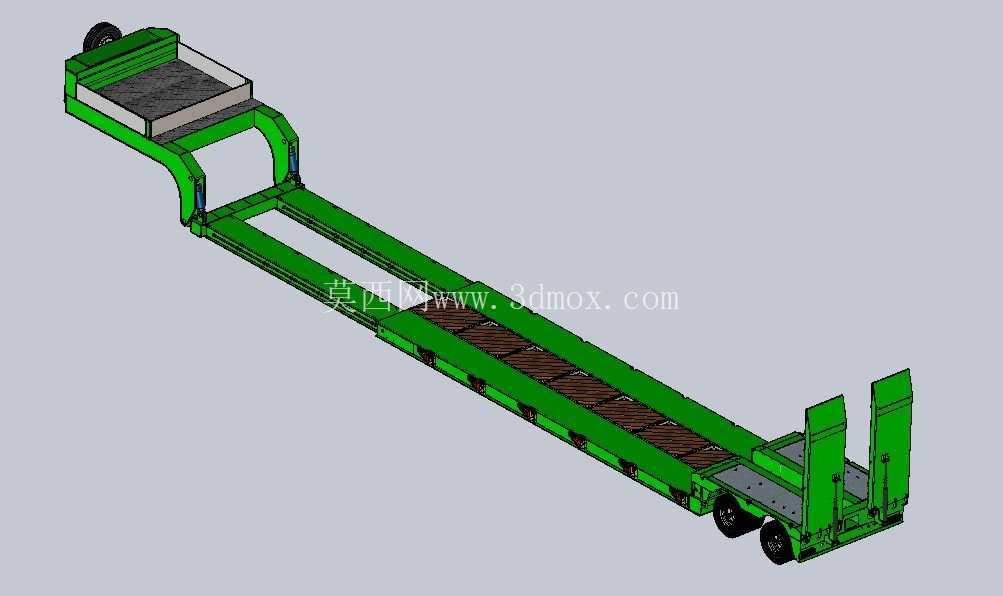

　　挂车尾部设置液压驱动的爬梯结构，爬梯展开后坡度不大于15度，可满足带行走机构的重型设备自行上下承载平台，爬梯收起后通过机械锁止机构与挂车车架刚性连接，行驶过程中不会出现晃动松脱。车架主体采用高强度低合金钢板焊接成型，纵梁为工字形变截面结构，在承载集中的构件支撑位置做了局部加厚加强，腹板厚度12mm，上下翼缘板厚度16mm，可满足单台挂车总承载60吨的重载要求，车桥配置多轴液压悬挂结构，每轴载荷12吨，可根据路面起伏自动调整各轴载荷分配，在非铺装的船厂厂区路面行驶时，能有效降低车架承受的交变冲击载荷，避免车架出现应力集中开裂问题。

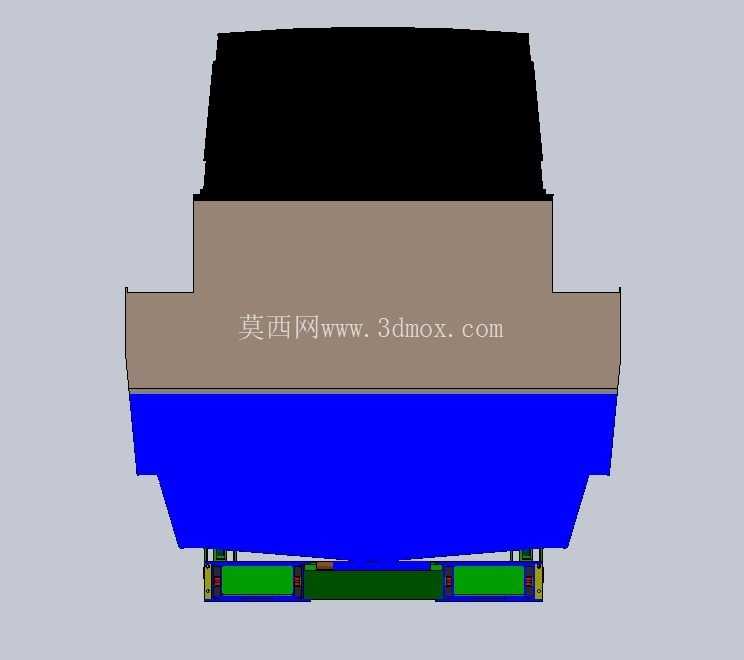

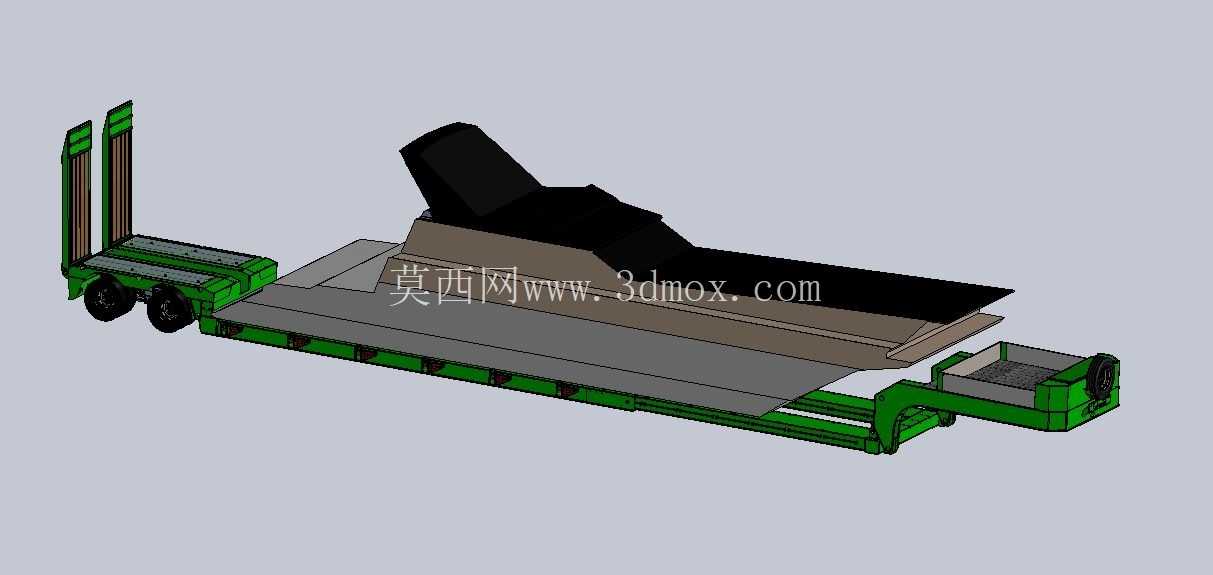

　　牵引连接位置采用标准化90号牵引销，适配主流重型牵引车头的牵引座，连接位置设置了缓冲减震模块，可吸收起步、制动过程中的纵向冲击，减少对承载构件的惯性冲击。承载平台表面铺设8mm厚的花纹防滑钢板，在构件与平台接触的位置预留了可调节的限位挡块安装槽，挡块可根据构件底部的支撑点位灵活调整固定位置，不需要对平台本身做焊接改动，适配不同外形尺寸的重型构件固定需求。针对船舶分段这类外形不规则、重心偏移的特殊运输对象，平台前端设置了可调节高度的支撑托架，托架可根据构件端部的高度做0至600mm的高度调整，托架接触面铺设10mm厚的橡胶缓冲垫，避免刚性接触刮伤构件表面的防腐涂层。整套装置的转弯半径设计适配厂区内部狭窄道路通行要求，挂车后三桥为转向桥，在牵引车头转向时可随动转向，最小转弯半径控制在12米以内，可满足多数船厂内部主干道、车间出入口的通行要求。制动系统采用双回路气压制动，搭配ABS防抱死系统，在湿滑路面行驶时可避免车轮抱死侧滑，同时配置驻车制动与应急制动模块，在坡道停靠时可保证整车不出现溜滑风险。电气系统采用防水型接插件，适配雨天、港口高盐雾环境下的使用要求，尾部、侧面设置符合道路运输规范的反光标识与警示灯，长距离公路运输时可有效提醒周边车辆避让。

　　在实际使用场景中，这类低平板运输装置除了承担船厂内船体分段、船用大型构件的转运任务外，也可用于重型工程机械、大型工业设备的跨区域转运，可根据运输对象的外形特点更换不同的固定辅具，不需要对挂车主体结构做改动，具备较强的场景适配性。建模过程中对车架的焊缝位置、螺栓连接点位、液压管路走向都做了1:1还原，可直接用于结构受力仿真分析、运输方案模拟验证，也可作为物流装备选型阶段的可视化参考依据，帮助运输方案设计人员提前校核构件放置位置、捆扎点位、通行限界是否满足要求，减少实际运输过程中出现的干涉、超限问题。
