电梯曳引减速传动装置结构设计

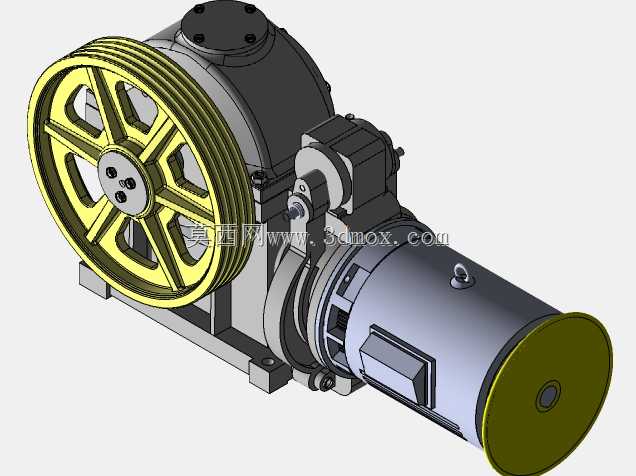

该传动装置主要应用于垂直升降类电梯的曳引驱动环节，作为电梯动力传递的核心部件，承担着将电机输出的高转速低扭矩动力，转换为曳引轮所需低转速大扭矩动力的作用，同时兼顾曳引轮的动力输出与制动保持功能，直接决定电梯运行的平稳性、停靠精度与载荷承载能力。从结构设计逻辑来看，装置采用集成式布局，将电机、减速箱体、制动组件、曳引带轮整合为一体式结构，大幅缩减了设备整体的安装占用空间，适配多数住宅、商用电梯井道顶部机房的安装空间要求，安装底座采用标准化的地脚螺栓孔位设计，可直接匹配常规电梯承重梁的安装基准，无需额外加工过渡连接支架，降低现场安装的调整工作量。带轮部分采用多槽式V带轮结构，轮槽加工精度严格匹配电梯专用曳引钢带的截面尺寸，轮辐采用辐条式镂空设计，在保证轮体整体结构强度、满足额定载荷下抗形变要求的同时，有效降低了旋转部件的自身惯量，减少启停过程中的动力损耗，轮缘部分做了耐磨表面处理，可降低长期运行过程中钢带与轮槽的磨损速率，延长易损件的更换周期。减速箱体采用铸铁材质一体铸造成型，箱体内部的齿轮传动副采用斜齿啮合设计，相比直齿传动具备更高的重合度，传动过程中冲击更小、运行噪音更低，适配电梯运行对低振动、低噪音的使用要求；箱体端盖处设置有多层油封结构，可避免长期运行过程中内部润滑油渗漏，同时阻隔外部粉尘进入箱体内部磨损齿轮啮合面。制动组件集成在电机与减速箱体的连接位置，采用常闭式抱闸结构，断电状态下可通过弹簧预紧力抱紧制动轮，实现电梯的可靠停靠，避免溜梯风险，抱闸间隙预留了合理的调整余量，方便后期维护过程中进行间隙校准，无需拆解主体结构即可完成维护操作。设计过程中充分考虑了安装边界的兼容性，电机接线盒的出线方向预留了多方向调整空间，可根据机房布线的实际走向调整接线盒朝向，避免布线过程中出现线缆过度弯折的问题；吊环设置在装置整体的重心正上方位置，方便现场吊装作业时直接起吊，无需额外调整吊点平衡，降低现场安装的吊装难度。整体结构的受力路径经过优化，电机输出的扭矩经过减速箱齿轮副逐级放大后直接传递到曳引轮轴，传动路径短，动力传递效率高，各支撑轴承的选型均按照额定载荷1.5倍以上的安全系数选取，可满足电梯长期频繁启停的工况使用要求，避免长期交变载荷作用下出现轴承过早失效的问题。
