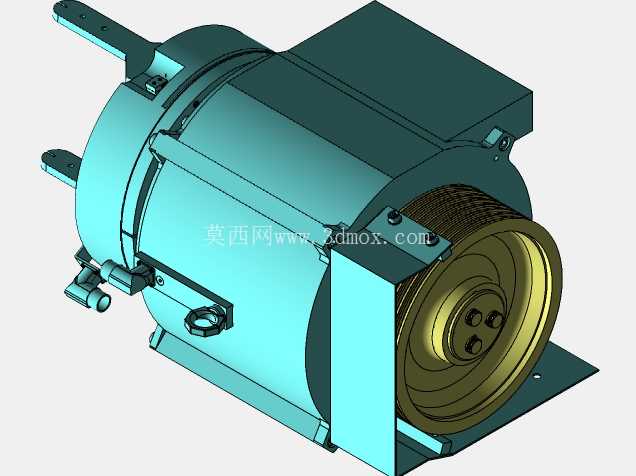

电梯无齿轮曳引机三维结构设计

　　这款无齿轮曳引机的三维结构，完全围绕直驱式电梯的实际运行需求搭建，日常主要应用在中高速乘客电梯、医用电梯以及小机房别墅电梯的曳引系统中，作为电梯轿厢与对重的动力输出核心，承担着整个升降过程的扭矩传递、载荷承载与运行制动功能，相比传统带减速箱的曳引结构，省去了多级齿轮传动的中间环节，从根源上降低了传动损耗与运行噪音，也减少了后期齿轮磨损带来的维护工作量。从结构设计逻辑来看，整个模型采用了同轴直驱的布局思路，曳引轮直接嵌套在动力输出端的轴系上，没有额外的传动连接结构，这就对轴系的同轴度、支撑结构的刚性提出了很高的要求，建模过程中特意对两端的轴承安装位做了公差配合的细节还原，轴承座与主机壳体采用一体化铸造成型的结构设计，既保证了轴系运行的支撑刚性，也减少了装配环节的累积误差，避免长期运行后出现轴系偏移导致的曳引轮偏磨、运行抖动等问题。

　　主机的壳体采用了筒式加侧边安装支脚的结构形式，筒状结构包裹内部的定子与转子组件，既可以为内部电磁组件提供防护，避免机房内的灰尘、潮气侵入影响绝缘性能，也能通过筒壁的散热筋结构（模型中做了简化的散热结构还原）将运行过程中产生的热量快速传导到外界，保证长时间满载运行时的温升控制在合理区间。侧边伸出的安装支脚做了加厚处理，每个支脚上都预留了对应的安装螺栓过孔，建模时严格按照实际安装的孔位间距做了定位，安装面的平面度也做了结构上的示意，现场安装时可以直接通过螺栓将主机固定在机房的承重钢梁上，不需要额外制作复杂的转接支架，能够有效降低现场安装的调整工作量。曳引轮部分采用了多绳槽的结构设计，绳槽的截面形状、槽距都严格匹配常用的电梯曳引钢丝绳规格，轮体本身采用了耐磨的合金材质结构示意，轮缘部分做了挡边设计，避免钢丝绳在运行过程中脱出轮槽，同时在曳引轮侧方预留了制动器的安装位置，块式制动臂直接作用在曳引轮侧的制动盘上，断电时依靠弹簧力抱紧制动盘，实现电梯的可靠制停，建模时还原了制动臂的铰接结构、制动片的安装位置，能够清晰展示制动动作的运动轨迹，方便设计人员校核制动间隙、动作行程是否符合安全规范要求。

　　主机顶部的接线盒、侧边的手动松闸装置都做了1:1的结构还原，接线盒的位置考虑了现场布线的便利性，预留了足够的线缆弯曲空间，手动松闸装置的操作手柄伸出长度、操作角度都符合电梯安全规范的要求，在紧急救援场景下，维保人员不需要额外工具就可以操作松闸，实现轿厢的手动盘车移动。从安装边界尺寸来看，整个主机的轴向长度、径向直径都控制在小机房电梯的安装尺寸要求范围内，曳引轮的中心高度、安装支脚的孔位间距都适配常规的机房承重梁布置间距，不需要对机房结构做特殊改造就可以直接替换同规格的传统有齿轮曳引机，改造项目中也能大幅降低施工难度。

　　在细节结构处理上，模型还原了主机上的吊装孔结构，方便现场安装时的吊装作业，壳体上的油位观察孔、接地螺栓位置也都做了对应的结构示意，完全贴合实际产品的生产装配逻辑，不管是用于电梯产品的结构设计校核、新入行技术人员的结构原理学习，还是用于电梯改造项目的安装空间模拟，都能提供足够的结构细节参考，不需要再额外做大量的结构补全工作。整个建模过程中，对各个部件的装配关系做了严格的约束还原，转动部件与固定部件之间的间隙都按照实际装配公差做了预留，不会出现结构干涉的问题，能够直接用于生成工程图纸、做运动仿真模拟，验证曳引过程中的部件运动轨迹是否存在干涉，也可以用于制动过程的受力分析，校核关键受力部件的结构强度是否满足满载工况下的载荷要求。
