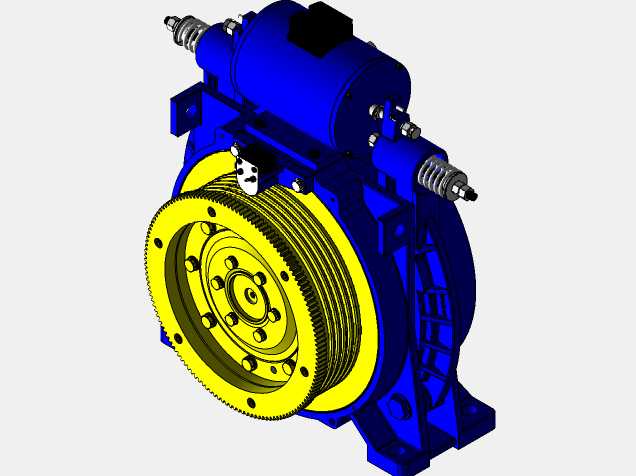

韦伯无齿轮电梯曳引机结构设计

该无齿轮曳引机作为电梯核心驱动部件，主要应用于中高层商用及住宅乘客电梯、医用电梯的动力输出场景，直接承担轿厢与对重的牵引驱动任务，省去传统减速箱传动环节，从结构根源上降低传动损耗与运行噪音，适配对运行平稳性要求较高的电梯安装场景。从结构设计逻辑来看，整机采用永磁同步驱动的集成化布局，将驱动单元、制动单元、曳引轮组整合为一体式结构，大幅压缩整机轴向与径向安装尺寸，减少机房预留空间占用，也适配小机房甚至无机房电梯的安装需求。安装边界设计上，底部采用带加强筋的一体式铸铁安装基座，预留的安装孔位匹配主流电梯承重梁的安装间距，无需额外定制转接支架即可完成现场固定，基座的受力筋布局经过载荷校核，可承受满载轿厢启停时的冲击载荷，避免长期运行出现基座形变。功能特性层面，曳引轮采用多绳槽设计，绳槽截面形状适配标准电梯曳引钢丝绳，增大钢丝绳与轮体的接触摩擦力，防止牵引过程中出现打滑偏移，轮体与主轴采用过盈配合加平键的连接方式，传递扭矩的同时保证同轴度，降低高速运行时的径向跳动。两侧布置的常闭式制动组件采用双推杆结构，断电时依靠弹簧力直接作用于制动轮实现可靠抱闸，通电时电磁力驱动推杆释放制动，双制动回路的设计满足电梯安全规范要求，即使单回路出现故障也能提供足够制动力矩，保障电梯停靠安全。主轴支撑采用高精度角接触轴承配对安装，可同时承受径向载荷与双向轴向载荷，适配曳引轮两侧钢丝绳拉力差带来的轴向分力，延长轴承维护周期。整机外壳采用一体式铸造成型，表面设置散热筋结构，无需额外加装散热风扇即可满足持续运行的散热需求，同时外壳防护等级可适配机房内多尘的运行环境，避免内部绕组进入杂物影响绝缘性能。设计过程中对各部件的装配公差做了明确约束，比如制动闸瓦与制动轮的间隙控制在合理范围，既保证抱闸时的接触面积足够，又避免释放状态下出现拖磨损耗，曳引轮的绳槽加工精度满足钢丝绳均匀受力要求，防止单根钢丝绳过载出现过早磨损。
