法兰安装式浸入型电加热器件结构设计

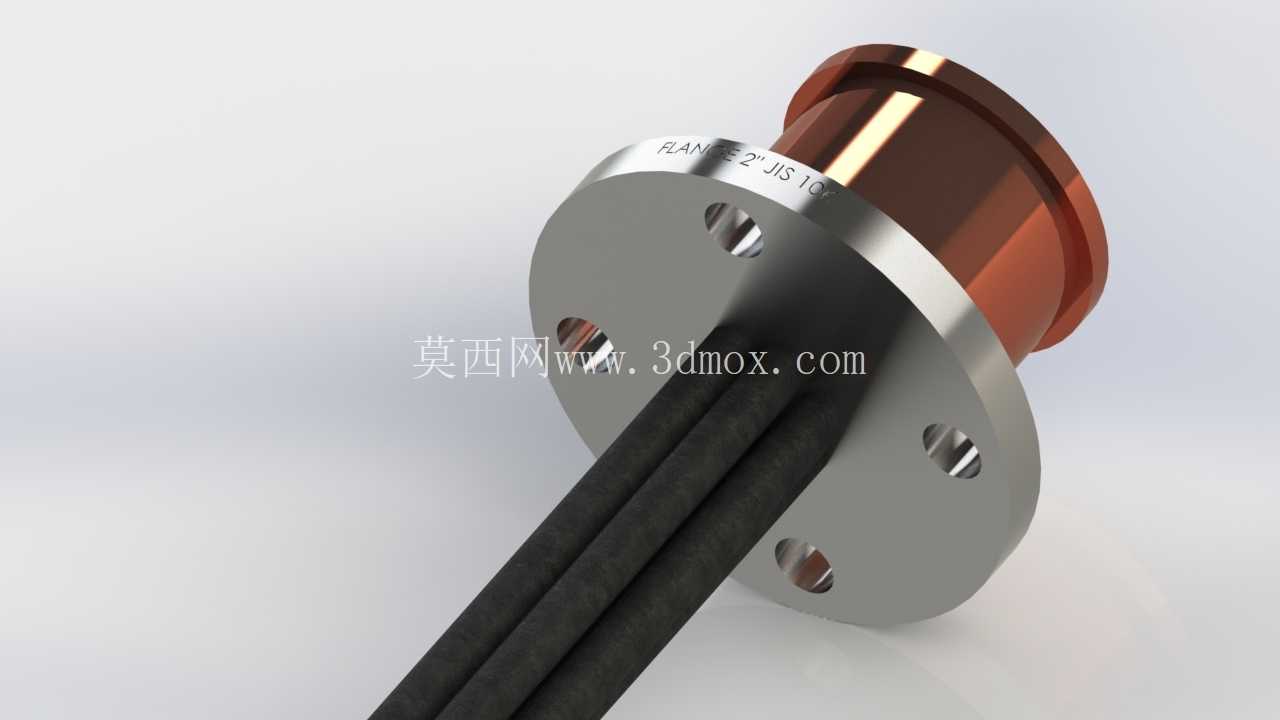

　　在工业流体加热、恒温储液、工艺介质升温的各类场景中，浸入式加热器件是直接接触介质完成热交换的核心执行部件，这类器件的安装可靠性、热传导效率、密封性能直接决定整套加热系统的运行稳定性。本次呈现的法兰安装式浸入加热器，采用标准圆形法兰作为安装基体，法兰盘上均匀分布四个螺栓过孔，可直接对接储液罐、反应槽、循环管路侧壁的预留法兰座，安装时只需匹配对应规格的密封垫片，穿入紧固螺栓按对角顺序拧紧即可完成固定，无需额外设计定制安装支架，大幅降低现场装配的适配成本。

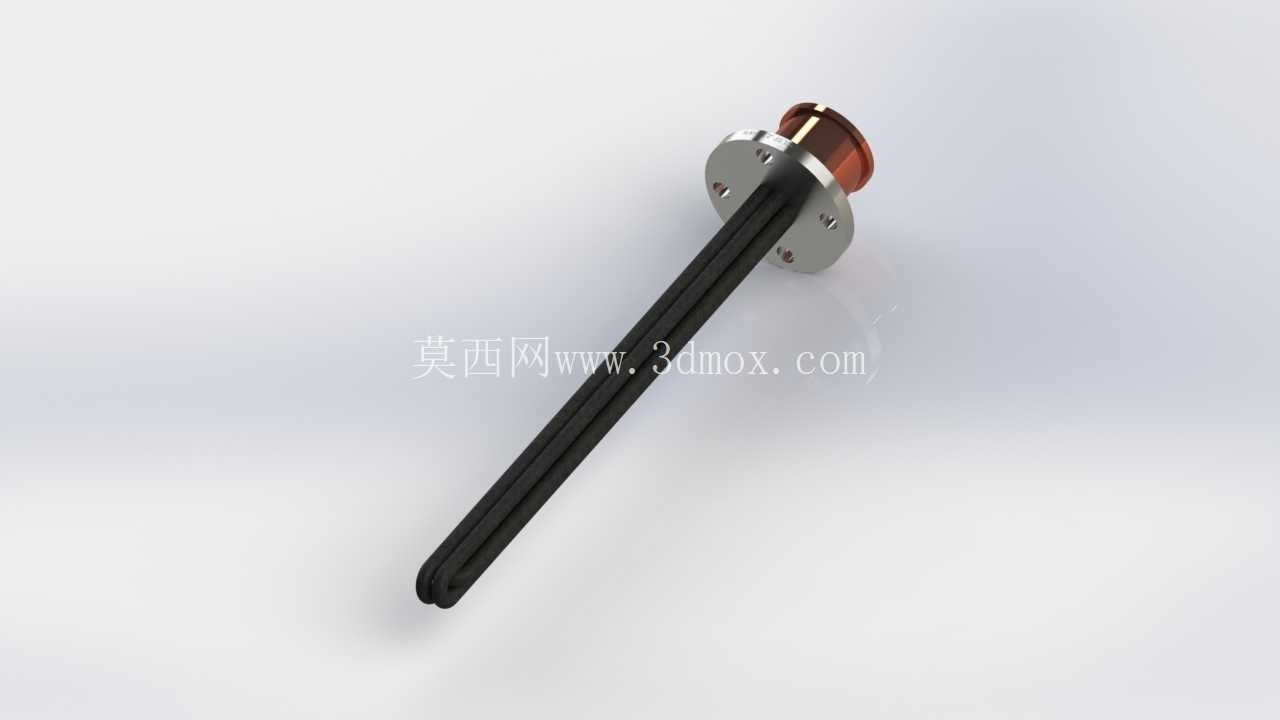

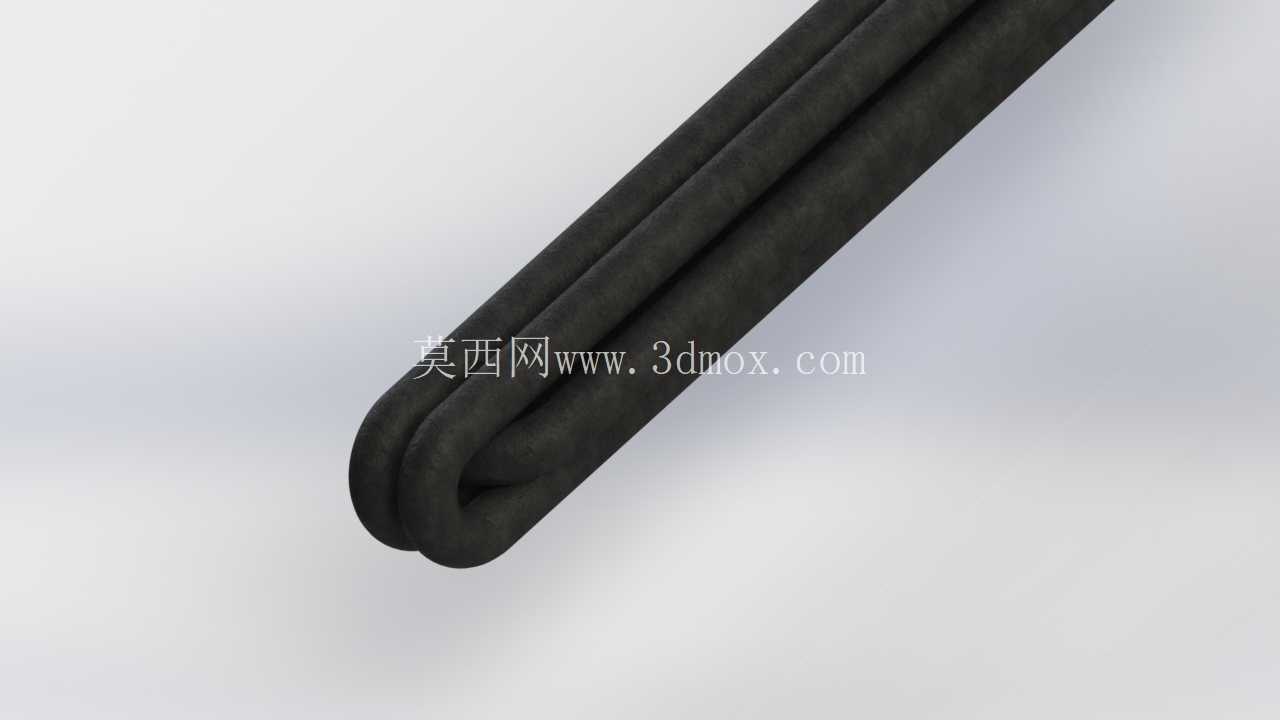

　　从结构细节来看，法兰盘一侧为伸入介质腔的加热段，采用铜质护套包裹内部发热芯体，铜材的高导热特性可快速将发热芯产生的热量传导至周边介质，避免芯体局部积热导致的寿命衰减，护套与法兰盘的衔接位置采用无缝焊接工艺，可杜绝介质沿装配缝隙渗漏的风险，适配水、导热油、弱腐蚀性工艺液体等多种常见加热介质的使用需求。法兰另一侧为接线引出段，两根平行的耐高温绝缘护套线缆从法兰中心的密封穿线孔引出，线缆外部的绝缘层可耐受长期高温工况，避免接线端出现绝缘老化、短路等电气故障，穿线孔位置采用耐高温密封胶灌封处理，既可以阻挡介质沿线缆缝隙渗出，也能减少外部水汽、粉尘进入加热芯内部的概率。

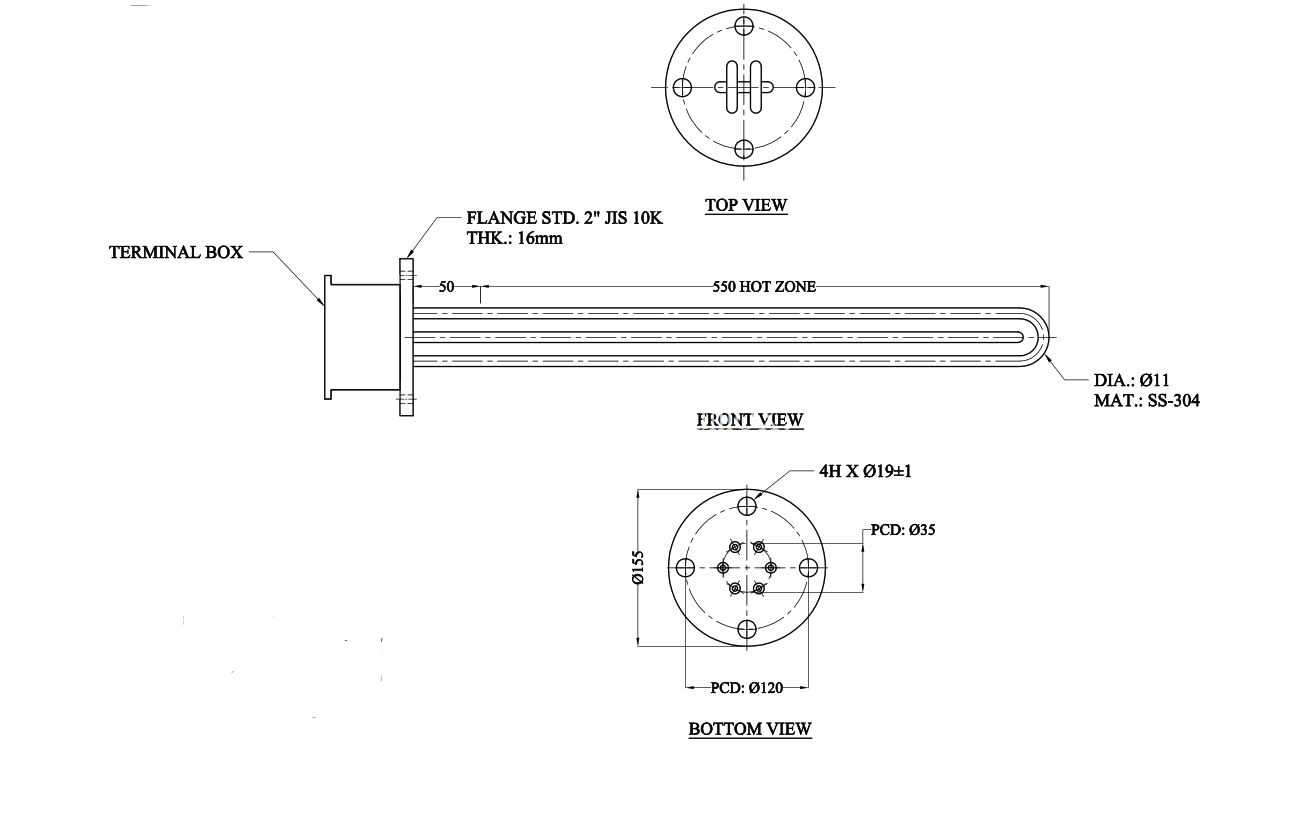

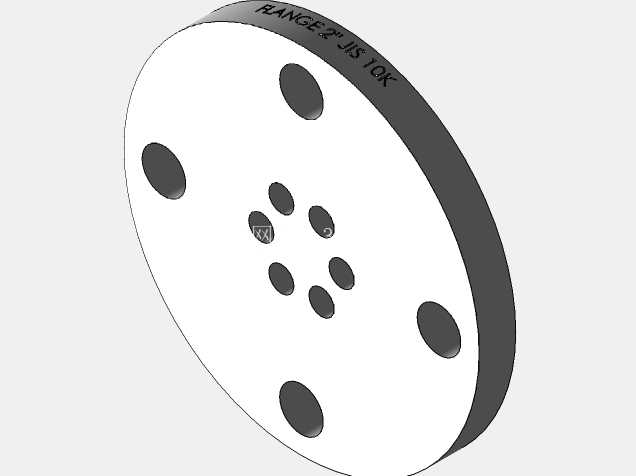

　　设计过程中，首先根据常用工业储液设备的标准法兰接口尺寸确定法兰盘的外径与螺栓孔分布参数，保证安装孔位与市面主流储液罐、循环槽的预留接口具备互换性，减少用户选型时的适配工作量；加热段的长度根据常规浸入深度需求设定，保证发热段完全浸没在介质液面以下，避免出现干烧工况；接线段的线缆长度预留了足够的接线操作空间，方便现场布线时接入温控回路与供电回路。从安装边界来看，该加热器安装时需在设备侧壁预留与法兰外径匹配的安装通孔，法兰盘贴合面需保证平面度公差在0.1mm以内，避免密封垫片受压不均导致渗漏；法兰外侧需预留不小于线缆弯折半径的接线操作空间，方便后期维护时拆装接线；加热段伸入设备内部的区域需预留足够的介质流动空间，避免周边结构件紧贴加热护套影响热交换效率。

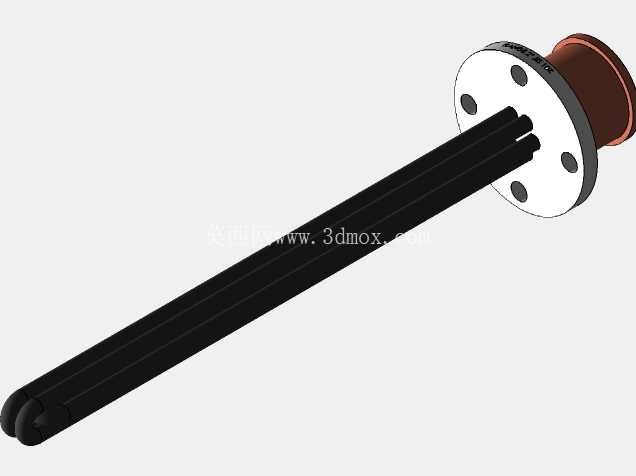

　　在实际应用中，这类加热器广泛配套于小型恒温水箱、液压油预热装置、电镀液恒温槽、小型化工反应储液槽等设备，可直接根据介质升温需求匹配对应功率的发热芯，配合外置的温度传感器与温控器即可实现介质温度的闭环控制，相比外置式夹套加热结构，浸入式结构的热转换效率更高，升温响应速度更快，可有效降低加热过程的能耗损失。结构建模过程中，对法兰盘的螺栓孔倒角、焊接衔接位置的圆角过渡、线缆护套的表面纹理都做了还原，可直接用于设备装配干涉检查、加热系统布局模拟、安装工艺演示等场景，帮助结构设计人员在整机设计阶段提前验证安装适配性，减少后期实物装配时出现的尺寸不匹配、安装空间不足等问题。
