通用电气航空发动机钛合金托架优化设计

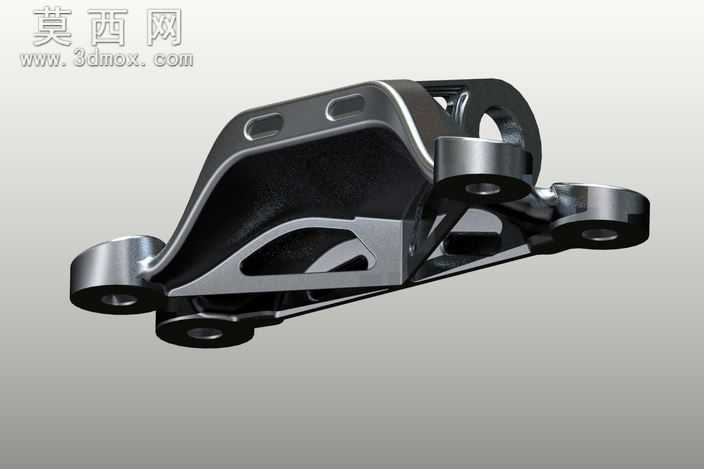

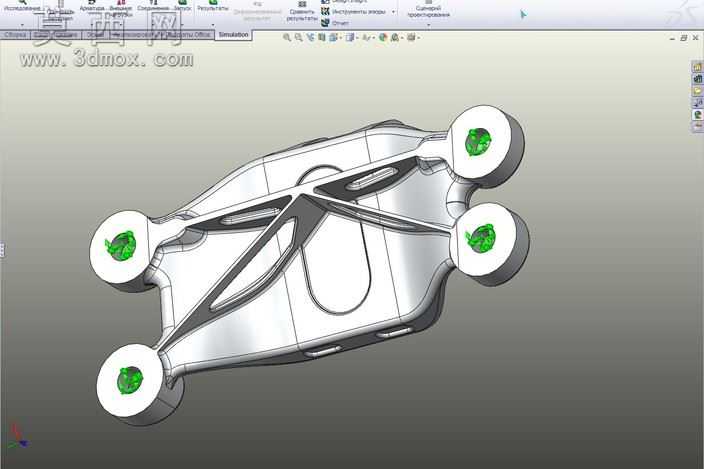

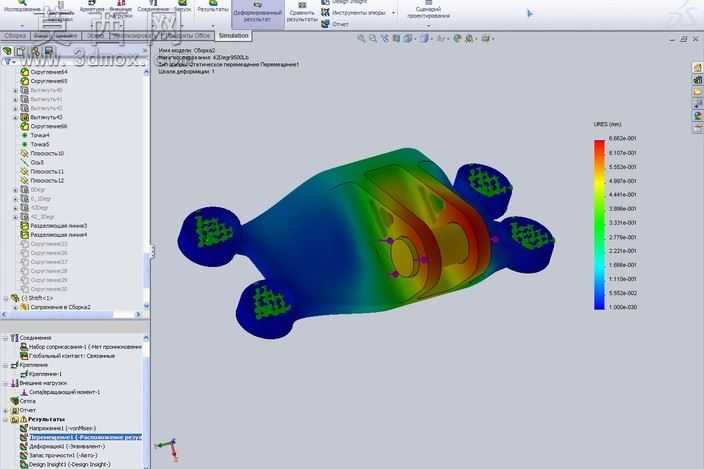

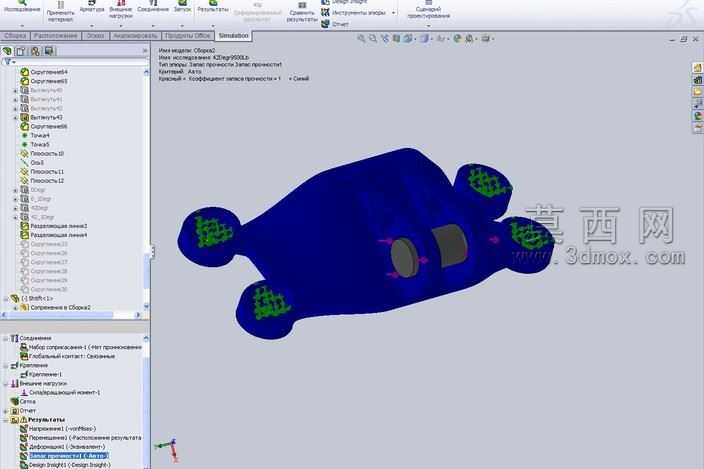

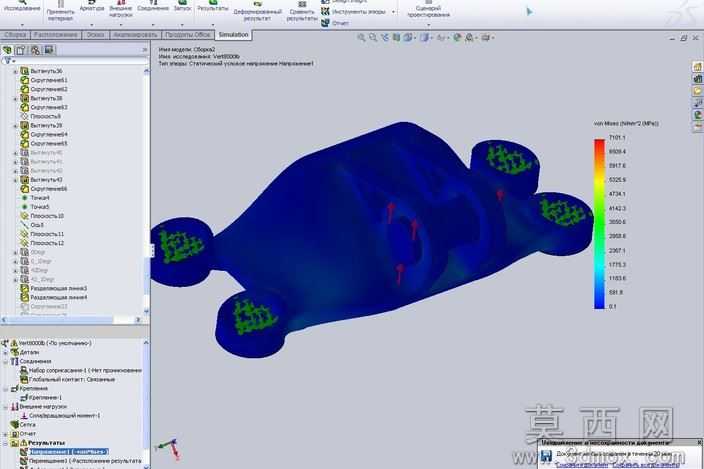

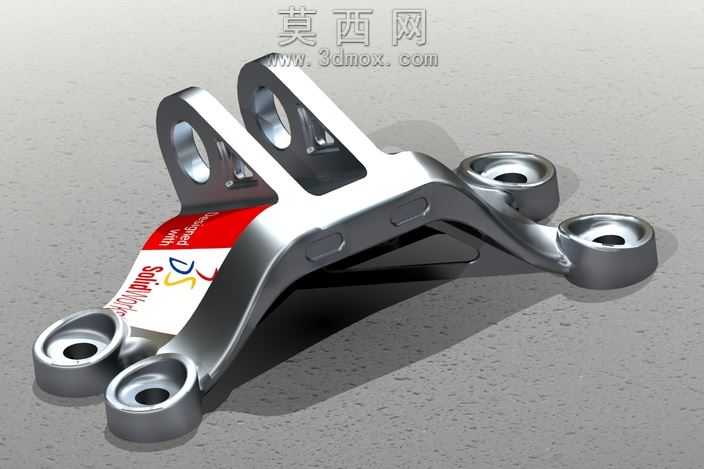

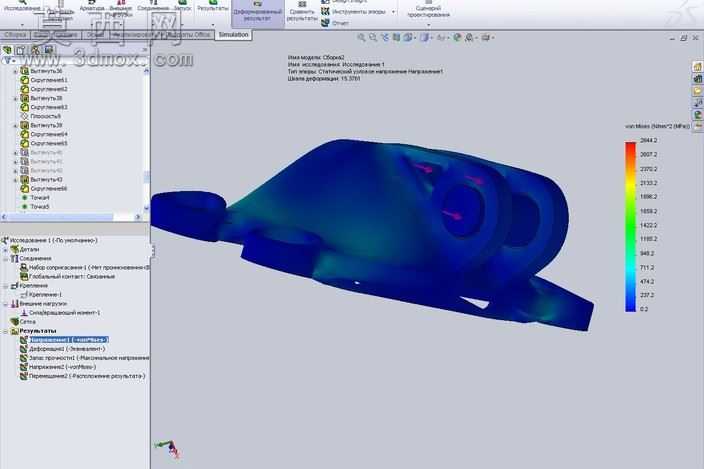

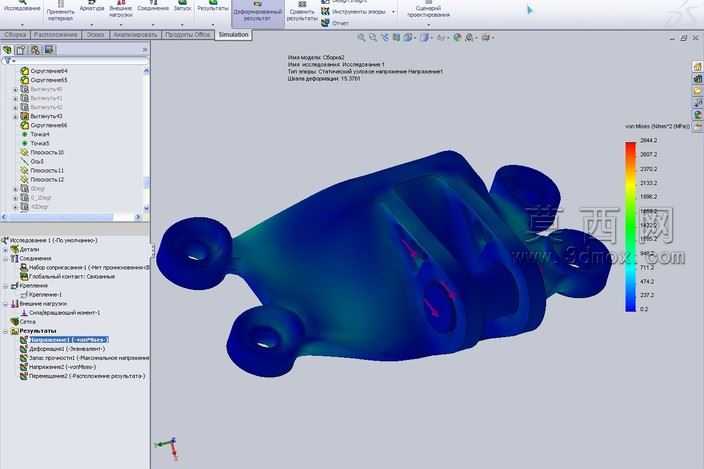

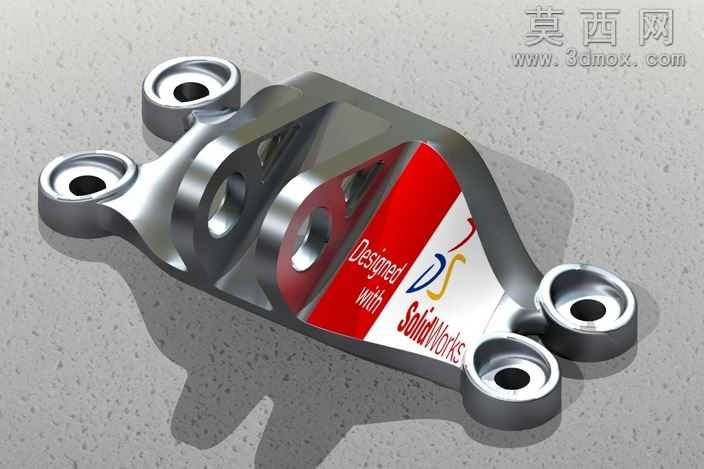

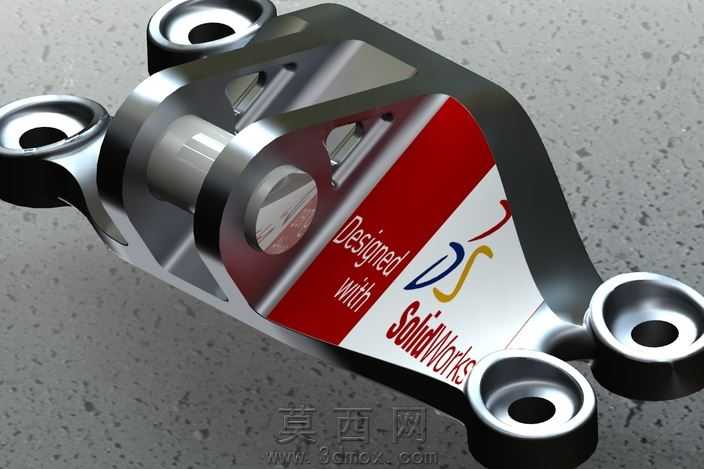

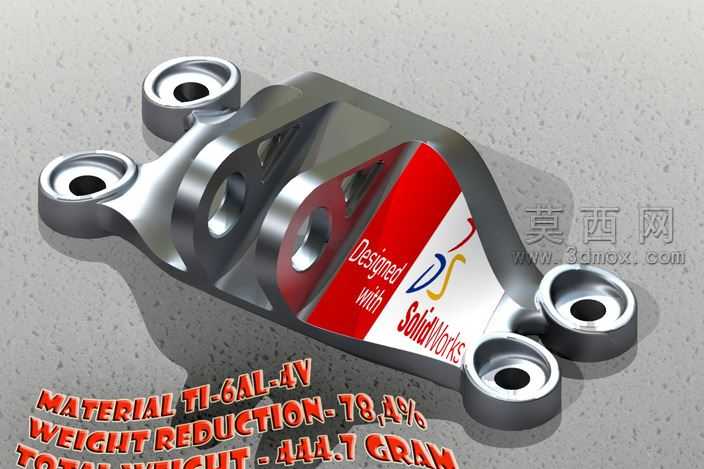

该航空发动机托架采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循航空机载构件的装配基准要求，对四个安装耳孔的同轴度、端面平面度设置了精确的几何约束，确保后续装配环节能够与发动机机匣、机身安装点位实现精准匹配。设计阶段引入拓扑优化思路，在保证结构强度、刚度满足航空载荷要求的前提下，对非受力区域的材料进行最大化去除，通过反复迭代调整镂空区域的轮廓走向，避免出现应力集中的锐角结构，最终实现78.4%的减重效果，成品构件总重量控制在444.7克，有效降低航空飞行过程中的无效载荷。材质选用航空领域常用的Ti-6Al-4V钛合金，渲染阶段针对钛合金机加工后的金属质感进行参数调试，还原了金属表面经精密铣削后的细腻磨砂光泽，对安装孔的倒角、内壁加工纹理都做了细节呈现，同时通过光影设置突出构件的曲面过渡与镂空结构的层次感。结构设计上充分考虑航空工况下的振动、冲击载荷要求，四个安装耳位采用加厚凸台设计，主承力路径上的筋条走向与载荷传递方向完全契合，既避免了多余材料的冗余堆砌，又保证了各个连接点位的受力均匀性，镂空区域的轮廓全部采用圆角过渡处理，消除加工和使用过程中的应力断裂风险。整体建模过程中对每一处特征都做了参数化关联，后续可根据不同型号发动机的安装尺寸、载荷要求快速调整安装孔距、筋条厚度等参数，大幅提升同类型航空支架的设计迭代效率，渲染输出的效果图清晰展现了构件的整体形态、材质特性与结构细节，可用于设计方案评审、加工工艺参考等多个场景。
