麦卡诺双孔弯折连接结构件

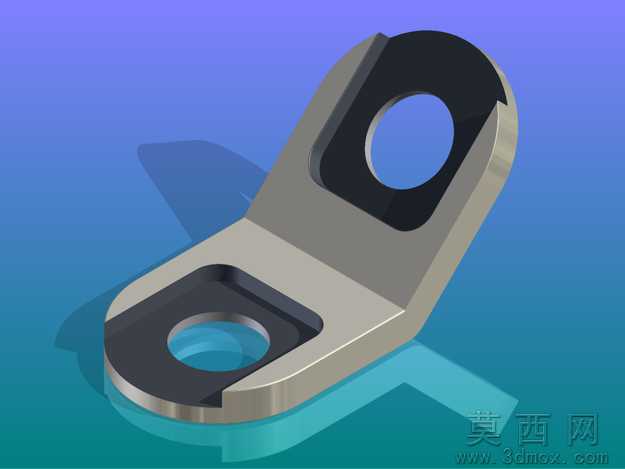

本作品为麦卡诺拼装体系下的双孔弯折连接结构件，采用三维参数化建模方式完成全流程设计，建模阶段首先绘制单侧带圆孔的耳片基础草图，通过拉伸命令生成单侧耳片的基础实体，再以弯折夹角基准面为依托，绘制另一侧耳片的轮廓草图，保证两侧耳片的弯折角度精准符合拼装体系的通用夹角标准，同时对两侧圆孔的孔径、孔位距弯折棱边的距离做参数化约束，确保孔位可以兼容麦卡诺体系内的标准连接螺栓，实现与其他拼装构件的精准装配。建模过程中对构件的棱边做了统一的圆角过渡处理，既还原了实物零件的工艺特征，也避免了尖锐棱边带来的装配安全隐患。材质渲染阶段，为构件赋予了哑光磨砂金属材质，调整材质的反射粗糙度参数模拟冲压金属件的表面质感，同时添加了柔和的环境光与定向投影，通过光影效果突出弯折处的结构转折、圆孔的沉台细节以及零件的厚度特征，让渲染效果更贴近真实五金零件的视觉表现。结构设计上，该零件采用一体弯折成型的结构逻辑，两侧耳片分别承担不同方向的连接固定功能，单侧耳片的圆孔用于与垂直方向的构件锁紧固定，另一侧耳片的圆孔用于与平行方向的构件拼接，弯折处做了加厚处理，提升零件整体的抗弯折强度，避免拼装受力时出现结构断裂。设计思路围绕模块化拼装的通用性需求展开，在保证结构强度的前提下尽可能精简零件的冗余结构，让零件既可以作为平面拼接的转角连接构件，也可以作为立体框架的支撑连接节点，适配多种麦卡诺拼装场景的使用需求，建模全程严格遵循通用拼装零件的尺寸公差标准，保证模型导出后可直接用于拼装结构的虚拟装配验证，也可作为3D打印制作实物拼装零件的参考模型。
