Dragunov圣言弹匣重塑专用芯棒结构设计

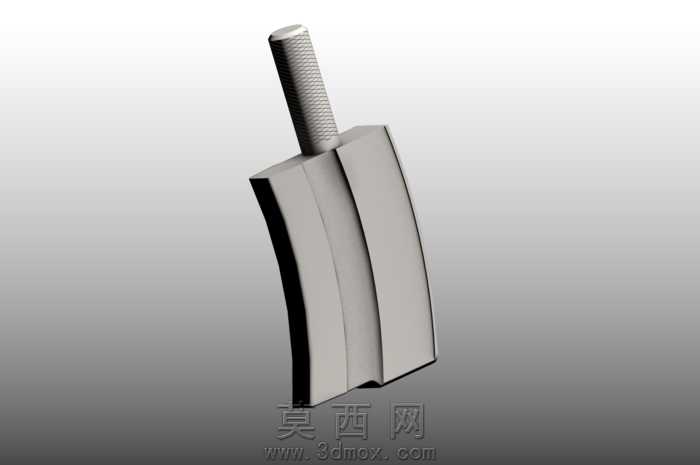

本作品为适配Dragunov系列弹匣重塑工序的专用芯棒三维建模成果，建模阶段采用Pro/Engineer Wildfire平台完成全参数化结构搭建，全程以实际加工尺寸为基准进行1:1比例还原，确保模型各部位尺寸公差控制在工装设计允许范围内。建模过程中首先完成芯棒主体工作段的曲面构建，针对弹匣内腔的弧形贴合面，采用多段曲率连续的曲面放样命令生成，保证工作段外轮廓与弹匣重塑后的内壁形态完全匹配，避免重塑过程中出现内壁压合不均、形变错位的问题。手柄部位采用滚花防滑结构设计，建模时通过阵列特征完成网纹滚花的细节还原，既还原了实际产品的防滑握持触感，也通过参数化阵列保证滚花纹理的间距、深度统一，符合机械加工的工艺要求。材质渲染阶段，针对芯棒的高碳钢材质属性，调整金属材质的粗糙度、反射率参数，还原淬硬钢件的哑光金属质感，滚花部位单独赋予略高的粗糙度参数，模拟实际加工后滚花面的触感差异，边缘部位做微小的倒角渲染处理，还原热处理后工件的自然边缘状态，避免尖锐棱角的不真实感。结构设计上，芯棒整体分为握持手柄、过渡段、成型工作段三个部分，过渡段采用平滑的锥面衔接手柄与工作段，避免应力集中问题，工作段的分型棱线做微小圆角处理，既保证重塑时弹匣内腔的棱角成型精度，也避免硬棱划伤弹匣内壁。设计思路围绕弹匣重塑的实际工序需求展开，重点保证芯棒工作段的形态精度，确保芯棒插入待重塑弹匣后，能够完全支撑弹匣内壁，在外部压合重塑过程中为内壁提供精准的定型支撑，避免弹匣在重塑过程中出现过压形变、内壁凹陷的问题，同时手柄的长度与滚花设计充分考虑人工操作的握持舒适度，降低长时间操作的握持疲劳，整体模型结构完整，细节还原到位，可直接用于工装加工的尺寸参考、工序模拟演示以及重塑工装的结构验证使用。
