彩色分块移动式起重作业机械臂结构

　　该结构针对狭小场地内的轻型起重转运场景设计，常见于厂区内工装夹具移位、轻型设备检修吊装、仓储区域零散物料调运等作业环境，区别于大型固定式起重设备，其自带的可伸展支撑支腿结构，能够在不依赖预埋地基的前提下快速完成作业部署，支腿采用分段式拼接结构，展开后可将整机支撑跨度拓展至作业半径的1.2倍，有效抵消吊重作业时产生的倾覆力矩，支腿底部配置可调式支撑脚垫，可适配存在一定坡度或不平整的硬化作业地面，单支腿调节行程可覆盖50mm以内的地面高差，保证作业时机身处于水平稳定状态。

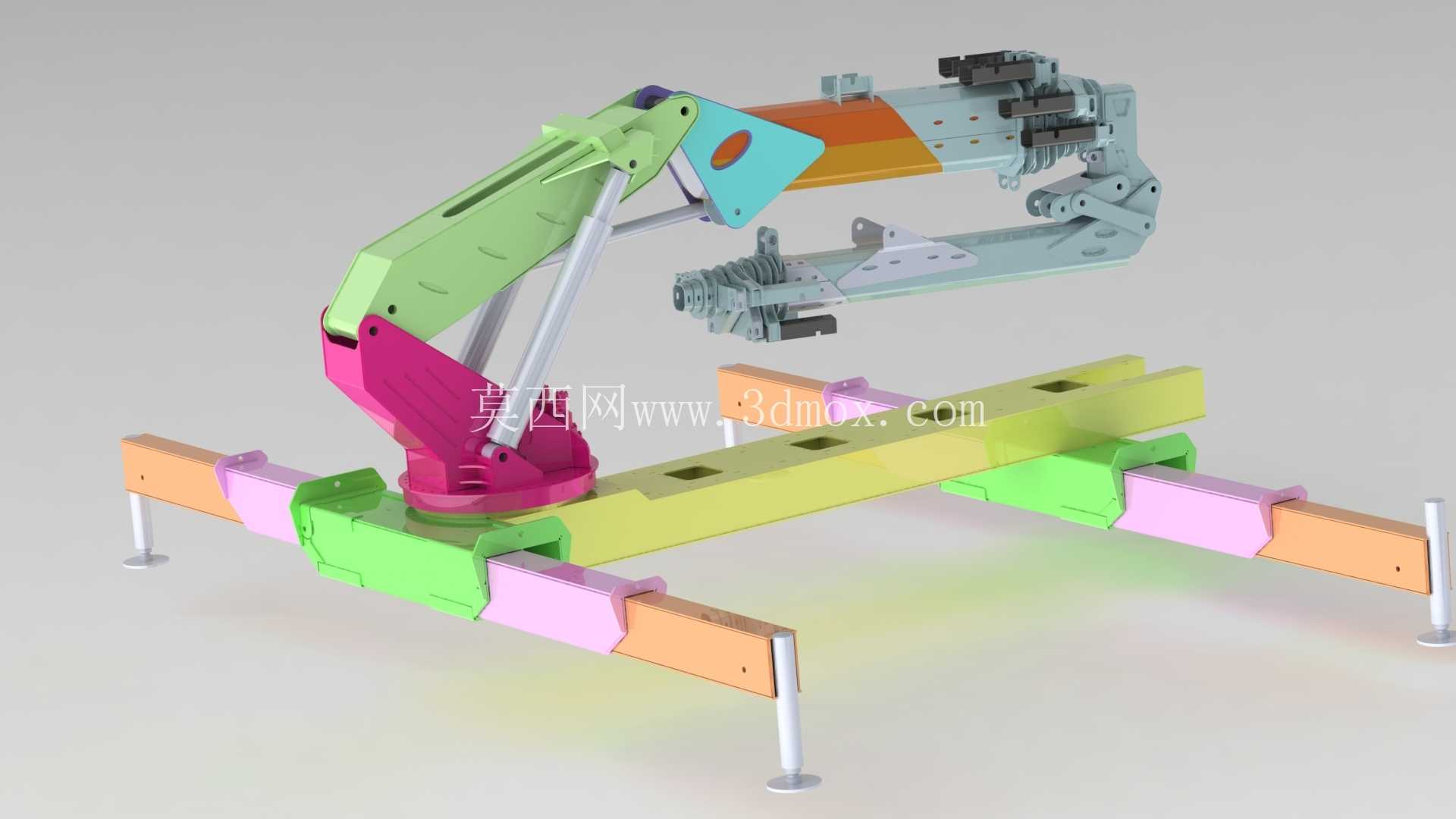

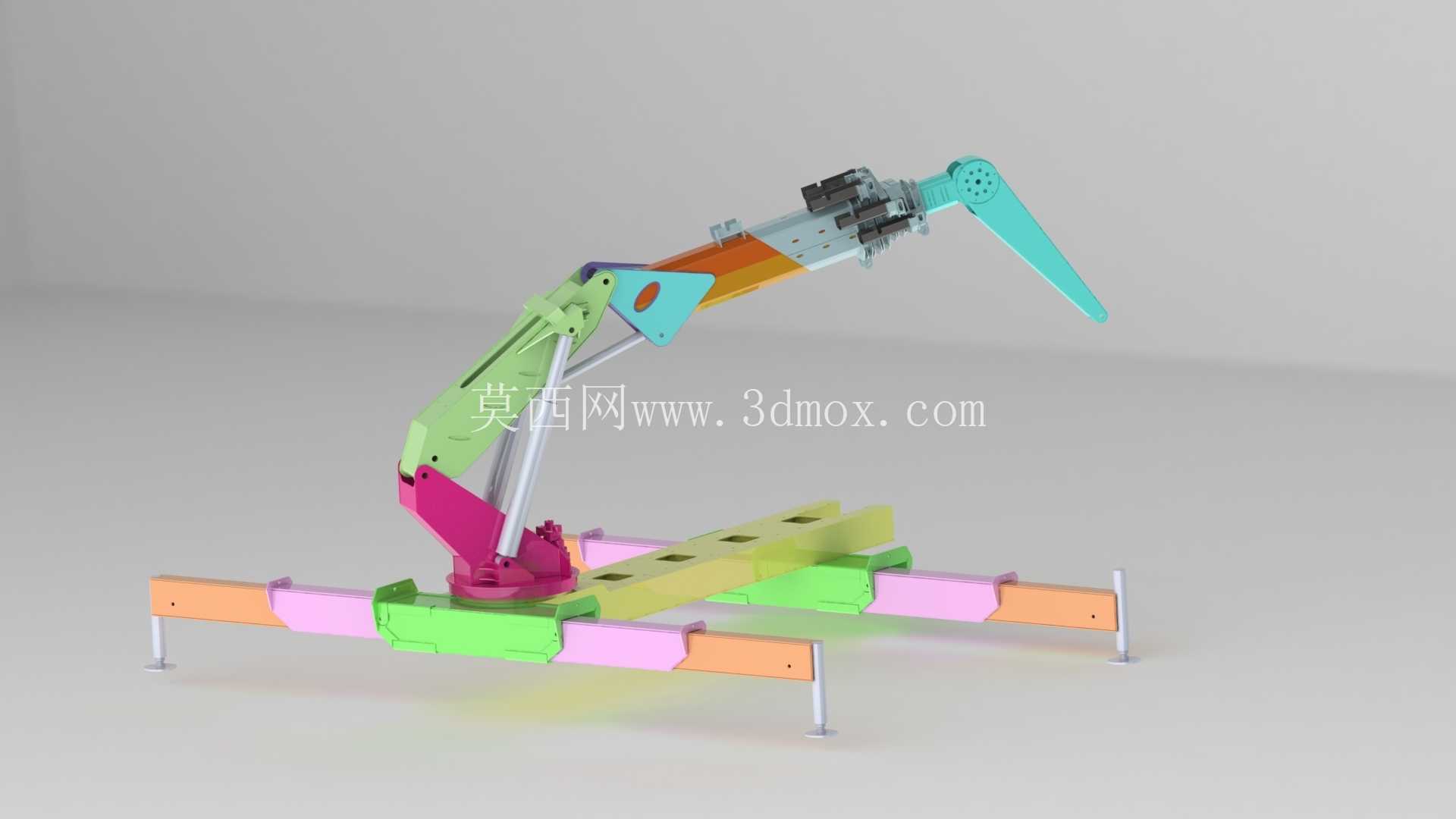

　　臂架部分采用多段铰接式折叠设计，非作业状态下可将臂架整体折叠收拢于机身底座上方，收拢后整体外轮廓尺寸可适配普通厂区通道的通行宽度要求，转场时无需额外拆解臂架结构，配合底座下方的移位结构可实现短距离作业点的快速转移。臂架的变幅动作通过铰接点处的连杆与驱动部件配合实现，不同臂段采用差异化的截面设计，靠近底座的基础臂段采用箱型截面结构，承担主要的载荷传递作用，中段臂段采用变截面设计平衡结构强度与自重，末端臂段采用轻量化的窄截面设计，扩大作业覆盖范围的同时减少前端结构自重对吊重能力的损耗。臂架末端预留有标准吊具安装接口，可根据作业需求更换吊钩、夹具、真空吸盘等不同属具，适配不同形态物料的起吊需求。

　　设计过程中优先考虑了结构的拆装维护性，各臂段之间的铰接销轴采用快拆式定位结构，日常维护时可快速完成销轴的拆卸与臂段的更换，支腿与底座之间采用插接式定位结构，运输时可将支腿从底座上拆下，进一步缩小运输状态的整体体积。结构的色彩分块并非仅为外观区分，不同色彩对应不同的功能模块：底座区域的彩色分块对应不同的支腿安装位与配重安装区域，臂架部分的色彩分块对应不同的臂段单元，可帮助现场作业人员快速识别结构组成，在组装与故障排查时快速定位对应部件。

　　作业时的载荷传递路径从末端吊点依次经过各段臂架、铰接转台、底座主梁最终分散到四个展开的支腿上，设计时对每个铰接点的受力角度做了限位约束，避免臂架举升角度超出安全范围导致结构受力异常，转台部分的旋转限位结构可将臂架的水平回转范围控制在支腿的支撑覆盖区域内，防止侧方吊重时超出稳定边界。该结构的建模过程中对各运动部件的干涉情况做了完整模拟，验证了臂架从全收拢到全伸展的全行程动作中，各臂段之间、臂架与支腿结构之间不存在运动干涉，各铰接点的转动行程预留有足够的安全间隙，不会出现结构卡滞的情况。对于需要做轻量化改进的场景，可在非主要承力的臂段盖板处开设减重孔，在保证截面抗弯模量满足载荷要求的前提下进一步降低结构自重，提升整机的移动灵活性。
