智能AE型电源控制柜体结构设计

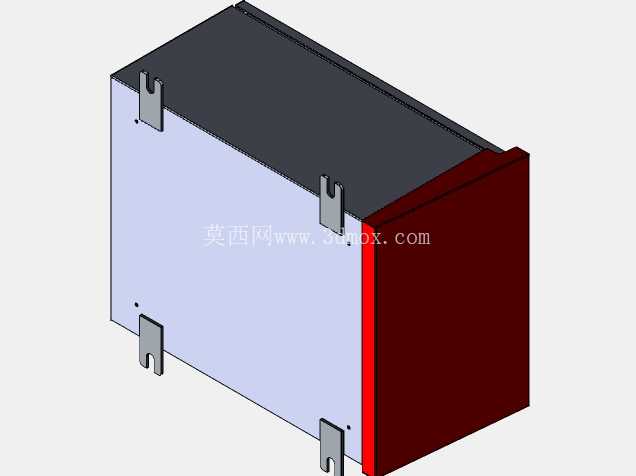

　　在低压配电末端、工业现场分布式供电、楼宇自控供电支路等场景中，这类AE型控制柜体是承载电源变压、回路分断、保护器件集成的核心载体，区别于传统厚重的焊接式柜体，这款结构在安装便捷性、现场适配性上做了针对性的结构优化，更适合批量部署的分布式供电点位使用。从实际使用场景来看，这类柜体常安装在车间立柱旁、设备侧旁的墙面上、或是小型配电间的支架上，不需要额外做复杂的混凝土基础，依托柜体本身的安装挂耳就能完成快速固定，这也是结构设计时优先考虑的点——四个挂耳分别布置在柜体背部的上下四角位置，挂耳上预留的长圆孔可以抵消现场安装孔位的施工误差，不需要安装时反复扩孔调整，单人就能完成柜体的挂装固定，相比传统两侧固定的柜体，背部挂装的形式也更节省侧向空间，适合狭窄的安装点位。

　　柜门的开启角度设置为130°，这个角度不是随意设定的，是结合现场运维的实际需求确定的：常规90°开启的柜门，在更换柜内的断路器、接线端子排时，手臂操作空间受限，尤其是柜体深度较深时，柜内后侧的器件很难触达；130°的开启角度可以让柜门完全让开柜口的操作区域，运维人员站在柜前就能触达柜内所有安装位的器件，同时铰链位置预留了角度调整的冗余，如果现场有特殊的空间限制，比如柜体旁有管道、其他设备遮挡，还可以通过调整铰链的限位块，更改柜门的最大开启角度，适配不同的现场安装环境。

　　安全防护的结构设计上，这款柜体针对现有AE箱的常见安全隐患做了结构补强：常规同类型柜体容易忽略柜门的保护接地连续性，很多产品仅靠铰链的金属接触实现接地，长时间使用后铰链氧化、积尘会导致接地电阻超标，存在触电隐患，这款结构在柜门和箱体的旋转连接处设置了专用的固定横档，横档位置预留了接地端子的安装位，可以直接敷设专用的黄绿保护接地线，不需要现场额外打孔固定接地端子；同时柜体背部中间位置也设置了横向的固定横档，这个横档一方面是增强柜体背部的结构强度，避免薄钣金柜体在挂装后出现中部凹陷变形，另一方面这个横档也是母线保护接地线的专用接点位，按照配电规范要求，箱体的保护接地需要直接接在母排上，不能串接在柜门接地回路中，这个预留的横档安装位刚好可以固定接地母排的接线端子，不需要现场在柜体上额外焊接或打孔，完全符合配电施工的规范要求，避免了现场改制带来的防护等级下降、结构强度降低的问题。

　　柜体内部的安装板采用侧装式设计，安装板通过螺栓固定在箱体内侧的预设安装柱上，不需要焊接固定，安装板可以整体从柜体内拆出，在车间完成器件预装、接线后再整体装入柜体，大幅提升了装配效率；安装板上预留了通用的器件安装孔位矩阵，可以适配不同规格的导轨式断路器、端子排、开关电源、小型变压器等器件，不需要针对不同的器件配置单独打孔，通用性更强。柜体的防护结构上，柜门和箱体的接触位置预留了密封胶条的安装槽，安装发泡密封胶条后可以达到IP54左右的防护等级，能够阻挡车间内的粉尘、飞溅的水渍进入柜内，适合多粉尘、潮湿的工业现场使用；柜体的顶盖采用折边一体化结构，没有额外的拼接缝隙，避免顶部积水渗入柜内，顶盖的折边高度经过核算，即使现场有顶部淋水的情况，也会顺着折边流向柜体后侧，不会渗入柜口位置。

　　从安装边界尺寸来看，这款柜体属于紧凑型壁挂控制柜体，侧向没有突出的结构件，挂装后离墙的距离仅为挂耳的厚度，不会过多占用通道空间；柜口的折边采用双层折弯结构，相比单层折弯的柜口，强度提升40%以上，即使频繁开关柜门，也不会出现柜口变形、柜门密封不严的问题；柜门的锁具位置设置在柜门侧边的中部，采用标准的柜锁安装孔位，可以根据用户需求更换不同锁芯的锁具，比如通用锁、防盗锁、智能锁等，不需要额外改孔。在实际选型使用时，这类柜体可以承载单路或双路的电源进线，搭配小型电源变压器、回路保护器件，为现场的小型设备、照明回路、控制回路提供稳定的供电分配，相比大型的配电柜，这款柜体的部署更灵活，成本更低，同时结构上的安全设计完全满足配电规范的要求，避免了常规廉价柜体存在的接地不规范、强度不足、安装不便等问题，适合在工业配电、楼宇配电、设备配套供电等场景批量使用。
