ILSCO三极大电流电源分线接线座结构

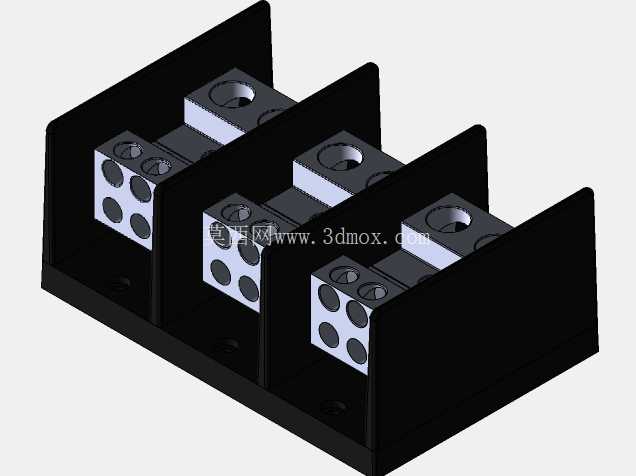

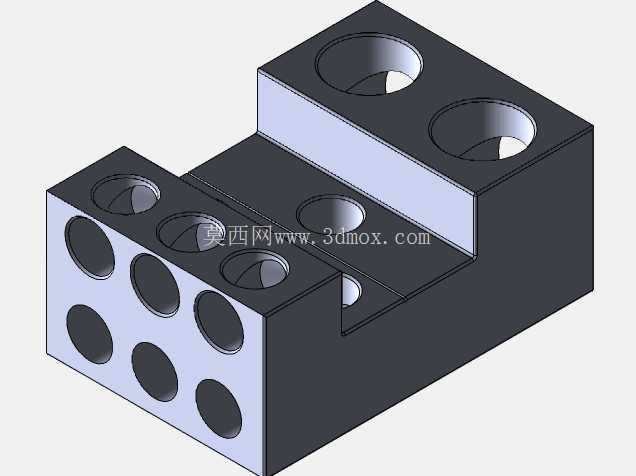

　　这款三极结构的电源分线部件，主要应用在低压配电系统的主回路分接场景，常见于工业控制柜内部、大功率设备电源进线端、分布式配电母线的支路引出位置，用来替代传统的多线并接缠绕、铜排搭接后绝缘包裹的粗放接线方式，解决大电流回路分线时接触不可靠、线序混乱、后期维护排查困难的实际工程问题。从结构设计来看，三个独立的极位通过L型安装支架做物理分隔，相邻极位之间的隔挡高度完全覆盖接线孔位区域，能够避免不同极性导线的裸露铜丝意外搭接造成的相间短路，隔挡与底座采用一体化成型结构，没有拼接缝隙，不会因为长期受温变影响出现隔挡移位的问题。每个极位上设置了多组不同孔径的接线孔，可同时适配不同线径的主进线与支路出线，主进线孔位位于极位靠上区域，支路孔位分层排布在下方，接线时导线从正面插入孔位后，通过孔位对应的锁紧螺钉压接固定，不需要额外压接冷压端子，大线径导线接入时可直接剥除绝缘层插入，螺钉的压接端面做了防滑滚花处理，压接后能够咬入铜芯表面，避免设备运行时受振动影响出现导线松脱、接触电阻增大打火的隐患。

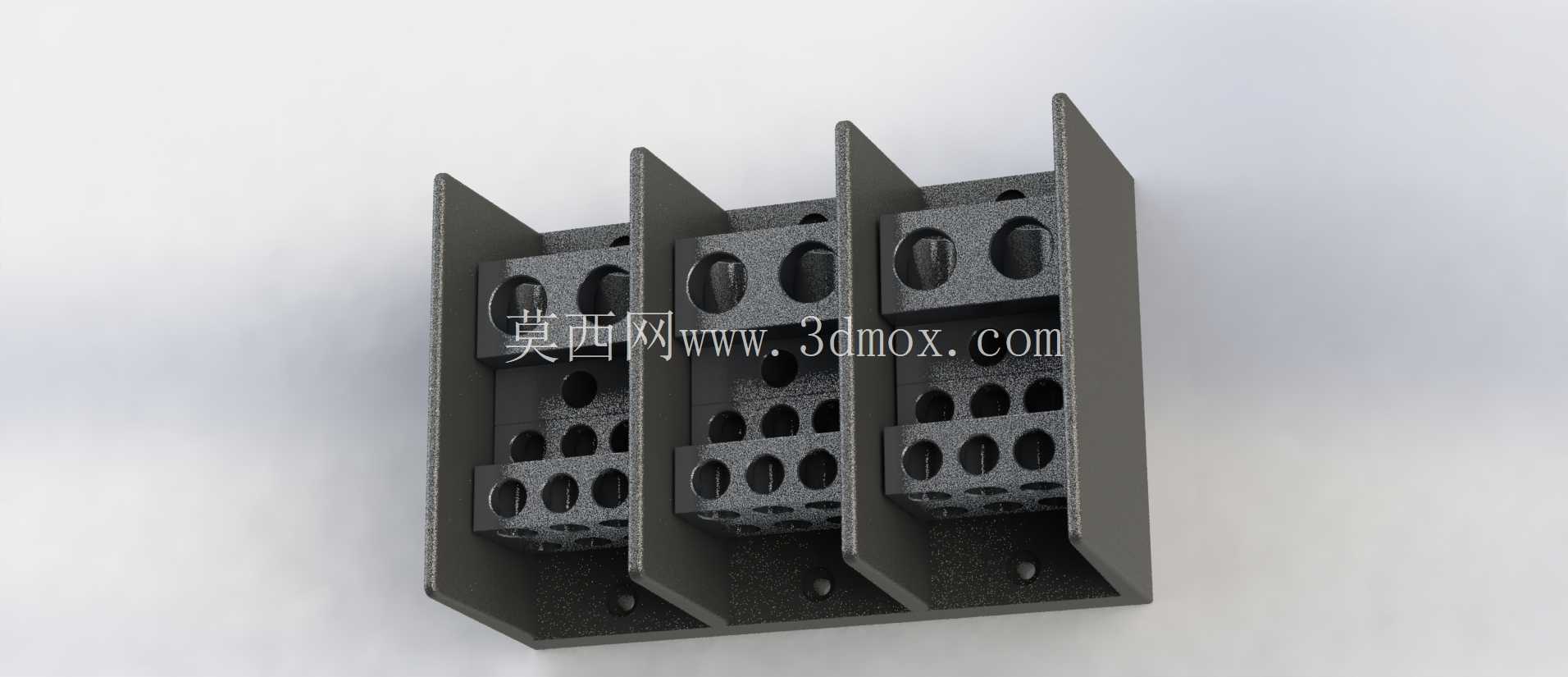

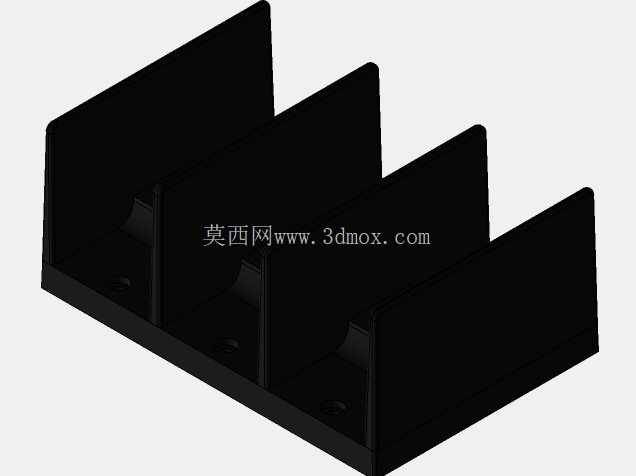

　　安装边界方面，整体采用三个并排的L型支架作为安装承载结构，支架的两个折边分别承担极位固定与柜体安装的功能，安装折边上预留了沉头固定孔，安装时可通过M4或者M5的螺丝直接固定在柜体内的安装梁或者绝缘安装板上，固定孔的孔位间距做了标准化设计，能够适配市面上多数常规低压柜的安装梁孔距，不需要现场重新打孔调整。三个极位的外侧挡边高度略高于接线孔位平面，一方面可以作为接线时的导线导向结构，避免导线插入时偏移到相邻极位，另一方面在导线接入完成后，可配合配套的绝缘盖板将带电部位完全封闭，降低运维人员误触带电部位的风险。

　　从实际使用的工况适配角度，结构设计时充分考虑了大电流通过时的散热需求，相邻极位之间预留了足够的空气流通间隙，每个极位的接线孔之间也设置了镂空散热槽，当回路通过额定电流时，电流产生的热量可以通过间隙快速散出，不会因为热量堆积造成绝缘材料老化加速、接触部位温升超标的问题。接线孔的排布采用分层错位设计，不同支路的接线螺钉不在同一垂直平面上，接线作业时扳手的操作空间不会互相干扰，即使是最内侧的接线孔，也预留了足够的扳手转动空间，不需要特殊的定制工具就能完成接线操作，能够有效减少现场装配的工时消耗。每个极位的载流截面做了等截面设计，从主进线端到各个支路出线端的导电部位截面没有突变，不会因为截面骤变造成局部电流密度过大、局部温升过高的问题，导电部位的边缘都做了圆角处理，避免强电场下出现尖端放电的隐患。安装支架的折边做了加强筋结构，在支架的弯折处设置了微小的凸起加强结构，即使在长期受导线拉扯、温度循环变化的情况下，支架也不会出现变形，能够始终保持极位之间的间距稳定，不会因为支架变形导致极位偏移、绝缘距离不足。

　　在设备选型适配时，这类分线部件可直接对应主回路额定电流350A等级的配电场景，三个极位分别对应三相交流电的三个相序，不需要额外拼接单极接线座，整体装配后的结构一致性更好，相比单极拼接的分线座，整体的结构强度更高，抗振动性能更好，适合用在有一定振动的工业设备配电回路中，比如生产线设备、大功率泵组、工业加热设备的电源进线分接位置。设计建模时，每个接线孔的尺寸都严格适配对应线径导线的插入公差，锁紧螺钉的孔位与接线孔垂直相交，保证螺钉压接时能够正好压在导线铜芯的中心位置，不会出现压偏、压接不牢的问题，安装孔的沉头深度也做了精准控制，螺丝锁紧后螺丝头不会高出安装平面，不会影响后续绝缘盖板的安装。
