汽车传动系统差速变速机构三维结构

项目分类:变速器 发布时间:2025-02-16 ID:931517
  • 汽车传动系统差速变速机构三维结构

  这套差速变速结构的设计,首先围绕动力分流的核心需求展开,输入端采用花键轴结构与主减速器从动齿轮连接,动力输入后通过差速器壳体内的行星齿轮组完成扭矩分配,行星齿轮同时与两侧半轴齿轮啮合,当车辆直线行驶时,行星齿轮仅随差速器壳体做公转运动,两侧半轴转速保持一致,动力等比例传递到两侧驱动轮;当车辆转向时,行星齿轮在公转的同时产生自转,允许两侧半轴形成合理转速差,抵消两侧车轮的行驶距离差,保证轮胎与地面始终处于纯滚动状态,减少不必要的动力损耗与部件磨损。在整车传动系统的布局中,差速变速机构始终是连接主减速器输出端与两侧驱动轮的核心功能部件,其结构合理性直接决定了车辆在不同行驶工况下的动力传递效率与转向操控稳定性。日常工程场景里,无论是铺装路面的直线巡航、弯道转向,还是非铺装路面的泥泞、坑洼工况,两侧驱动轮的行驶轨迹长度始终存在差值,若没有差速机构允许两侧半轴以不同转速旋转,轮胎会出现强制滑磨,不仅会加速胎面异常磨损,还会额外增加传动系统的负载,甚至导致转向卡滞、传动部件过载断裂等故障。

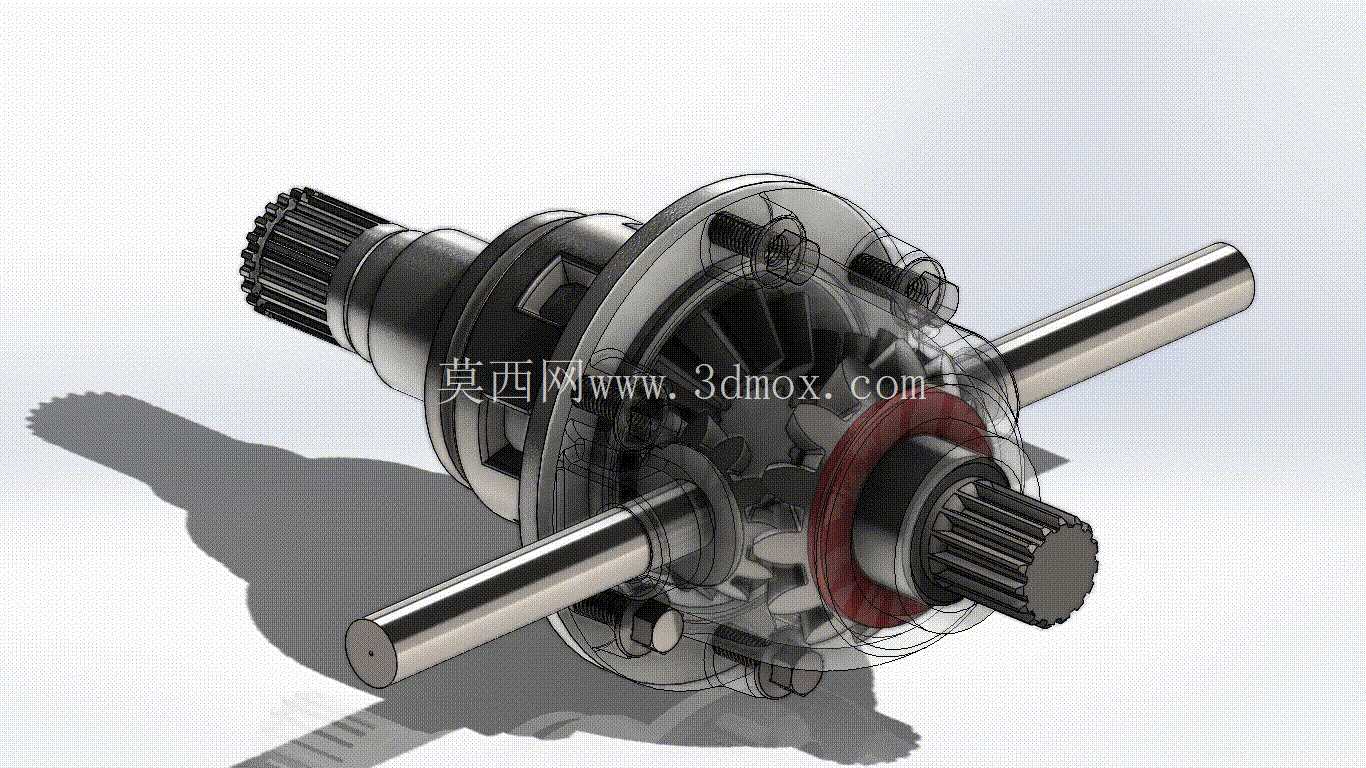

  从结构布局来看,整个机构采用同轴对称设计,两侧半轴沿同一轴线向外延伸,输出端同样采用花键结构与轮毂连接,保证扭矩传递的可靠性,差速器壳体采用一体化铸造成型后加工轴承安装位,通过两个圆锥滚子轴承支撑在主减速器壳体的安装座上,可承受传动过程中产生的径向与轴向复合载荷。设计过程中需要重点考虑安装边界的匹配,整个差速机构的径向最大尺寸需要适配主减速器壳体内腔的空间,避免旋转过程中与壳体发生运动干涉,两侧半轴的伸出长度需要匹配悬架跳动行程内的万向节安装位置,花键参数需要与半轴、轮毂的配合件完全统一,保证装配时的互换性。

  行星齿轮与半轴齿轮的齿形采用渐开线圆柱齿轮设计,啮合间隙控制在合理范围内,既不能因间隙过大导致传动冲击、异响,也不能因间隙过小导致齿轮热胀后卡滞,齿轮背面与差速器壳体之间设置有耐磨垫片,可承受齿轮啮合过程中产生的轴向推力,同时垫片磨损后可单独更换,降低后期维护成本。实际选型匹配时,需要根据整车的整备质量、发动机最大输出扭矩、轮胎滚动半径来确定差速齿轮的模数与齿宽,保证齿轮的接触强度与弯曲强度满足峰值扭矩传递需求,避免大负荷工况下出现轮齿断裂失效。这套结构的润滑采用飞溅润滑方式,差速器壳体旋转时会搅动主减速器腔内的齿轮油,对所有齿轮啮合点、轴承配合面进行润滑与散热,因此壳体上开有对应的油道孔,保证齿轮油能够顺利进入摩擦副表面。

  在装配工艺上,需要先将行星齿轮、半轴齿轮、耐磨垫片预装到差速器壳体内,装入行星齿轮轴后锁止固定,再将两侧轴承压装到壳体轴颈上,装配完成后需要转动半轴检查差速功能是否顺畅,不存在卡滞、异响问题,同时测量两侧半轴的启动扭矩,保证差速机构的阻力处于合理区间。对于工程设计人员而言,这类差速变速机构的建模需要重点关注各运动部件的间隙配合关系,不仅要保证静态装配时不存在干涉,还要模拟转向工况下行星齿轮自转、半轴相对转动的全行程运动状态,验证极限位置下所有部件都不会发生碰撞,花键的齿形参数、配合长度需要严格按照传动扭矩要求计算确定,轴承安装位的轴颈公差、壳体配合孔的公差需要符合机械设计标准,保证装配后轴承的预紧度符合要求,既不会因预紧过大导致轴承过热烧蚀,也不会因预紧不足导致传动过程中出现窜动异响。
