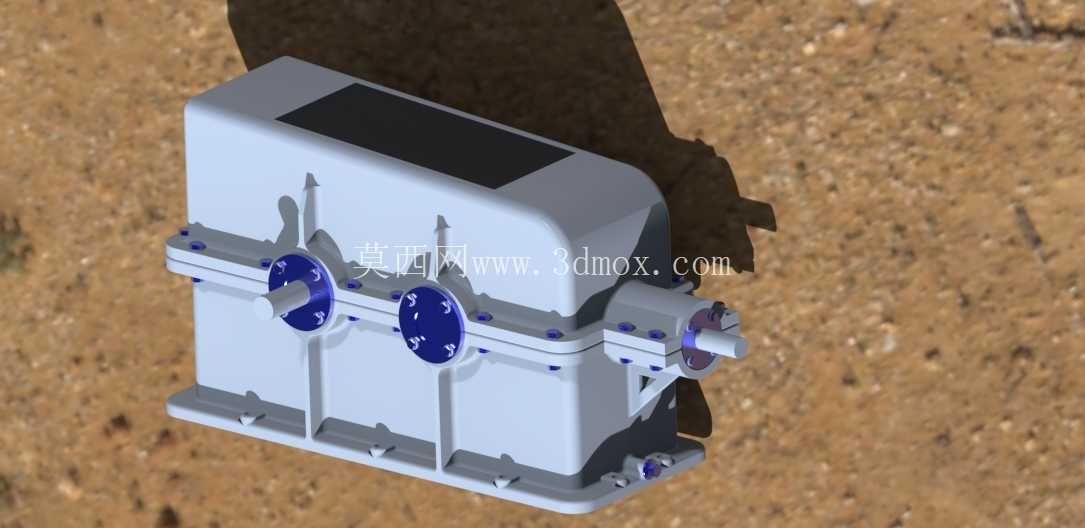

06号闭式双级齿轮变速箱结构设计

　　箱体侧面的轴承安装孔采用阶梯式镗孔结构，能够为滚动轴承提供精准的定位基准，同时轴承端盖采用嵌入式法兰结构，通过螺栓紧固在箱体侧壁，既可以实现轴承外圈的轴向定位，也能预留密封件安装槽位，防止箱体内润滑油泄漏以及外部粉尘杂质进入箱体内部污染润滑介质。输入轴与输出轴分别从箱体两侧伸出，轴伸端设计有标准的平键安装位，能够直接通过联轴器或者带轮与原动机、工作负载连接，中间轴完全布置在箱体内部，轴上的传动齿轮采用斜齿圆柱齿轮构型，相比直齿齿轮拥有更高的重合度，传动过程中啮合冲击更小、运行噪音更低，同时承载能力也有明显提升，适合连续运转的工业工况。这款变速箱采用卧式剖分式箱体结构，主要应用在中小功率工业传动场景中，常见于轻工输送线、小型农机配套、非标自动化设备的动力传递环节，承担匹配原动机与工作端转速、放大输出扭矩的核心作用，可适配转速在1500rpm以内的动力输入，将高转速低扭矩的输入动力转换为低转速大扭矩的输出动力，匹配工作端的负载运行需求。从结构设计逻辑来看，箱体采用上下剖分的灰铸铁材质构型，剖分面设置在各传动轴的轴线平面位置，这种设计能够极大方便轴系组件的装配与后期检修，不需要拆解整个箱体即可完成轴承、齿轮的更换调整。

　　箱体底部设计有一体化的安装底座，底座上预留了四个对称分布的地脚螺栓安装孔，安装时可以通过螺栓将整机固定在设备机架或者混凝土基础上，底座的平面度在设计时要求控制在0.1mm/100mm以内，保证安装后箱体不会出现额外的装配应力，避免轴系运转时出现偏载导致轴承过早失效。箱体顶部预留了观察窗安装位，日常运维时可以打开观察窗直接查看内部齿轮的啮合磨损情况，不需要拆解箱体即可完成初步故障排查，箱体下部侧面设置有油位检测与放油接口，能够方便操作人员定期检查润滑油油位，更换润滑油时也可以直接从下部放油口排空旧油，不需要抬升整机。

　　在设计过程中，箱体的壁厚按照刚度优先的原则进行取值，轴承座位置做了局部加厚处理，同时在箱体侧壁设置了多道加强筋，既能够提升箱体整体的结构刚度，避免齿轮啮合时箱体产生共振变形，也能控制整体重量，减少不必要的材料消耗。各轴系的轴向定位采用两端固定的支撑形式，适合这种轴距较短、工作环境温度变化不大的传动场景，轴承端盖与箱体之间预留有调整垫片组，装配时可以通过增减垫片厚度来调整轴承的游隙，同时也能微调齿轮的轴向啮合位置，保证齿轮齿宽方向的接触面积达到设计要求，避免出现偏载断齿的问题。轴伸出端的密封采用接触式橡胶油封结构，能够适应线速度在10m/s以内的轴伸转速，密封可靠性高，维护更换成本低。

　　从安装边界来看，整机的重心落在安装底座的几何中心附近，安装时不需要额外设置配重结构，输入轴与输出轴的中心高保持统一基准，能够方便与配套设备进行同轴度找正，减少现场安装的调试工作量。箱体的外表面没有多余的突出结构，整体轮廓规整，在设备整体布局时能够有效节省安装空间，相邻设备的布置间距可以控制在较小范围内，提升整套设备的空间利用率。齿轮的润滑采用油池飞溅润滑形式，箱体内加注的润滑油液位没过下部齿轮的1-2个齿高即可，齿轮运转时会将润滑油带至啮合面以及轴承位置，不需要额外设置强制润滑系统，结构简单可靠，日常维护工作量小，适合长期无人值守的连续运转工况。在细节设计上，上下箱体的剖分面之间设置有定位销孔，装配时先通过定位销完成上下箱体的精准定位，再紧固连接螺栓，能够保证上下箱体的轴承孔同轴度符合设计要求，避免出现轴系卡滞的问题。箱体顶部还预留了透气塞安装位置，设备运转时箱体内温度升高、空气膨胀，可以通过透气塞平衡箱体内外压力，避免因为内部压力过高导致密封件失效漏油。
