行星齿轮组模块化传动结构设计

项目分类:齿轮 发布时间:2025-02-16 ID:931655
  • 行星齿轮组模块化传动结构设计
  • 行星齿轮组模块化传动结构设计

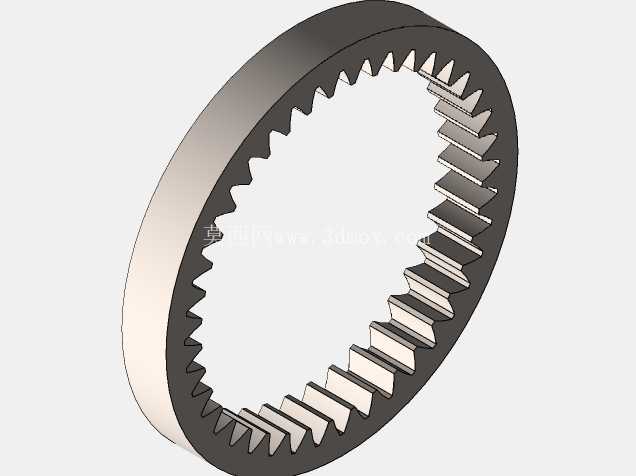

  这套行星齿轮组采用模块化设计思路,核心为单排NGW型行星传动构型,中心太阳轮、周向均布的三个行星轮、外侧固定内齿圈形成完整的功率传递路径,可直接嵌入各类需要紧凑减速、动力分流的传动链路中。从实际应用场景来看,这类结构常被集成在小型伺服传动末端、自动化输送线的驱动单元、精密回转工作台的减速段,甚至是小型电动工具的动力输出端,相比平行轴齿轮组,同等减速比下轴向与径向尺寸能压缩40%以上,同时承载能力因为多行星轮均载的特性,比同模数的单对齿轮传动高出2-3倍,非常适合安装空间受限、输出扭矩要求较高的工况。

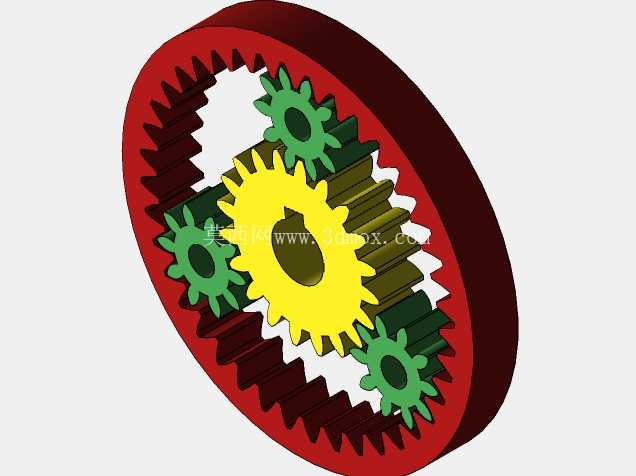

  设计过程中首先确定了传动比匹配逻辑,这套模块的固定内齿圈、太阳轮输入、行星架输出的构型下,减速比可通过齿数配比稳定在3-10区间,本次结构中太阳轮采用18齿、行星轮12齿、内齿圈42齿的齿数组合,实际减速比为1+42/18≈3.33,适配多数小功率伺服电机的转速匹配需求,能将3000rpm的伺服输入转速降到900rpm左右输出,同时输出扭矩放大3倍以上,满足多数中低负载回转驱动的需求。结构上三个行星轮沿太阳轮周向120°均布,每个行星轮通过销轴与行星架连接,设计时预留了行星轮与销轴之间的轴承安装位,可根据负载等级选配滑动铜套或者深沟球轴承,降低传动过程中的摩擦损耗;内齿圈采用分体式安装边设计,外圈预留了6个均布的安装螺纹孔,可直接通过螺栓固定在设备壳体上,不需要额外设计复杂的定位工装,安装边界清晰,内齿圈最大外径为120mm,轴向总厚度35mm,太阳轮输入端预留了8mm直径的轴孔,带2mm宽的键槽,可直接与标准输出轴的电机对接,行星架输出端预留了10mm直径的输出轴,同样带标准键槽,可直接连接负载端的联轴器或者传动轮。

  从功能特性来看,这套结构在运行过程中,太阳轮的动力同时传递给三个行星轮,行星轮在绕自身轴线自转的同时,沿固定内齿圈做公转运动,最终通过行星架将动力汇总输出,整个传动过程中载荷被三个行星轮均匀分担,单齿承受的接触应力大幅降低,因此在相同模数、齿宽的参数下,能传递更大的功率。设计时特意将行星轮的齿宽做了比太阳轮宽2mm的处理,避免装配过程中轴向错位导致的齿面啮合面积不足,同时内齿圈的齿向做了轻微的修形处理,降低啮合过程中的偏载风险,减少运行时的振动与噪音。在安装边界上,整个模块的安装基准为内齿圈的下端面,端面平面度公差控制在0.02mm以内,安装螺纹孔的位置度公差不超过0.05mm,保证装配后整个传动组件的同轴度,避免因为安装偏差导致的齿轮卡滞、异常磨损问题;输入端与输出端的轴伸长度均控制在15mm以内,对接时不需要额外做轴的避让设计,可直接适配标准尺寸的联轴器。

  实际选型应用时,需要注意这套模块的额定输入转速不超过3500rpm,瞬时最大输出扭矩不超过25N·m,适合小功率的传动场景,如果需要更大的减速比或者更高的承载能力,可以在这个模块的基础上串联第二级行星结构,形成二级行星减速单元,整体安装尺寸不会出现过大的增幅。另外结构设计时所有齿轮均采用标准渐开线圆柱直齿,齿形角20°,模数为2,加工时可采用标准滚齿、插齿工艺,不需要定制特殊刀具,加工成本可控,适合小批量设备配套或者非标设备的传动单元定制。在装配逻辑上,先将三个行星轮通过销轴预装在行星架上,再将预装完成的行星轮组件对准太阳轮啮合,最后套入内齿圈并通过螺栓固定即可,整个装配过程不需要专用工装,普通装配钳工即可完成,后期维护时也可以单独更换磨损的单个齿轮,不需要整体替换整个传动单元,降低后期运维成本。
