多曲面叶片离心式叶轮结构设计

　　在流体输送类设备的核心部件选型与结构设计中，叶轮作为直接完成能量转换的核心零件，其曲面造型、叶片排布、轮缘与轮毂的配合精度，直接决定了整套设备的运行效率、振动幅值与服役寿命。这类多曲面后倾式叶片叶轮，常见于中低压离心通风机、小型离心水泵、物料气力输送系统的动力端，也可配套在工业除尘设备的引风单元、车间通风换气系统、小型暖通空调的送风模块中，承担着将原动机输入的旋转机械能，转化为流体介质压力能与动能的核心作用。

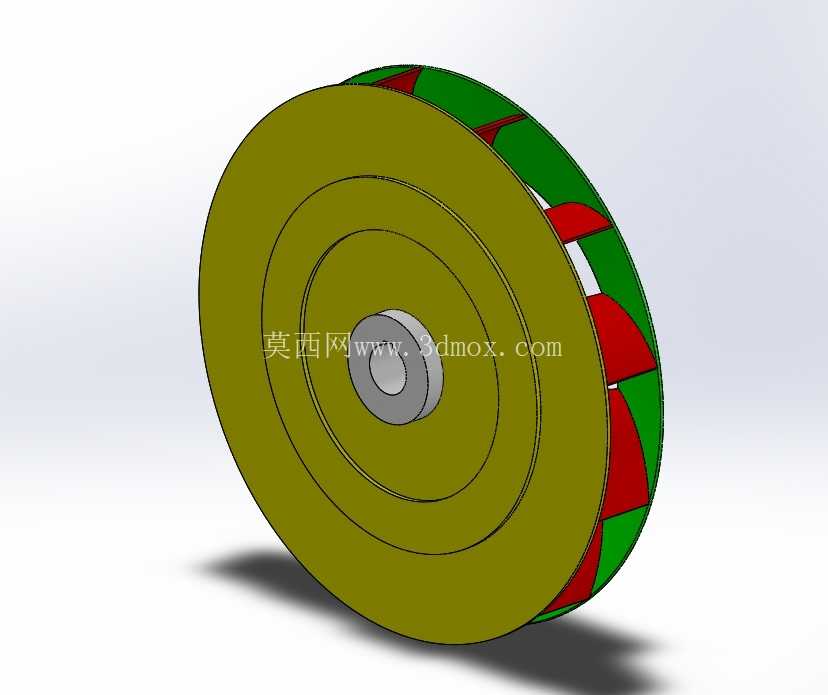

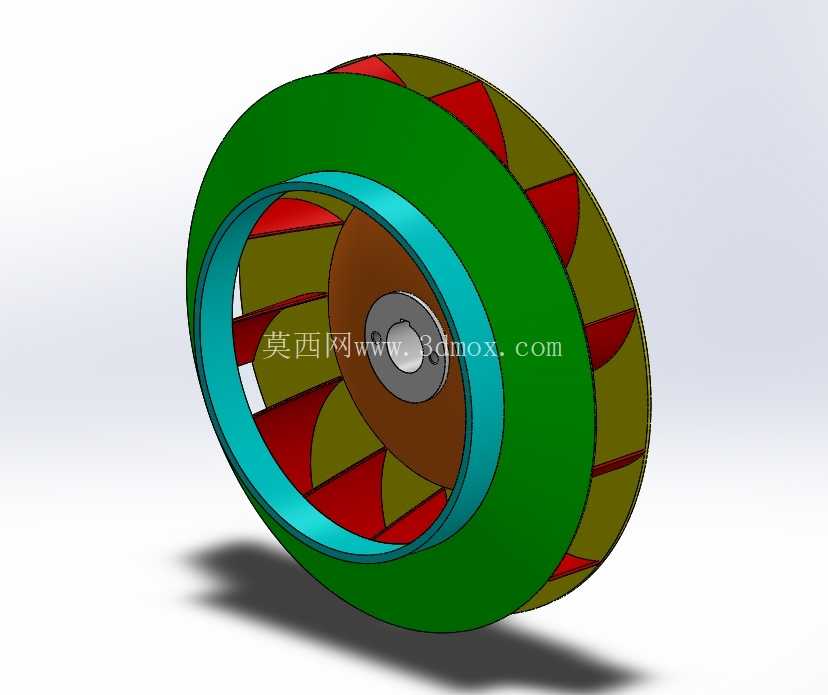

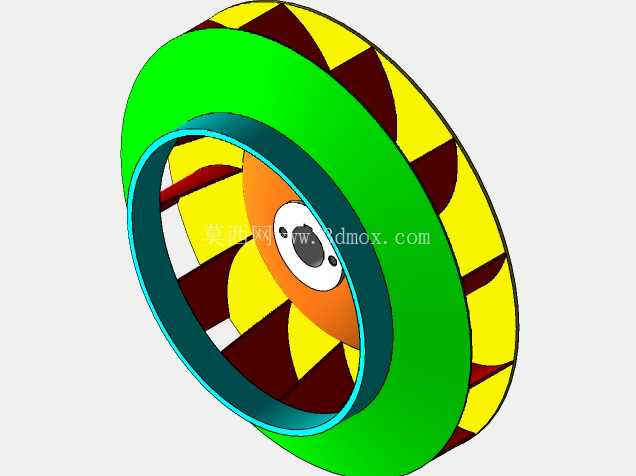

　　从实际工况适配角度看，这类叶轮的轮盘采用整体厚壁圆弧过渡结构，轮毂位置设置了标准的键槽连接位与轴向定位台阶，安装时可直接与电机输出轴或者传动主轴配合，通过平键传递扭矩，轴向靠轴端挡圈或者锁紧螺母完成固定，不需要额外设计复杂的连接转接件，能有效降低装配环节的同轴度误差。轮缘位置设置了整圈的加强箍结构，将所有叶片的外端完全连接为一个整体，避免高转速运行时叶片外端因为离心力产生形变或者颤振，同时也能减少叶片端部的流体泄漏，提升容积效率。

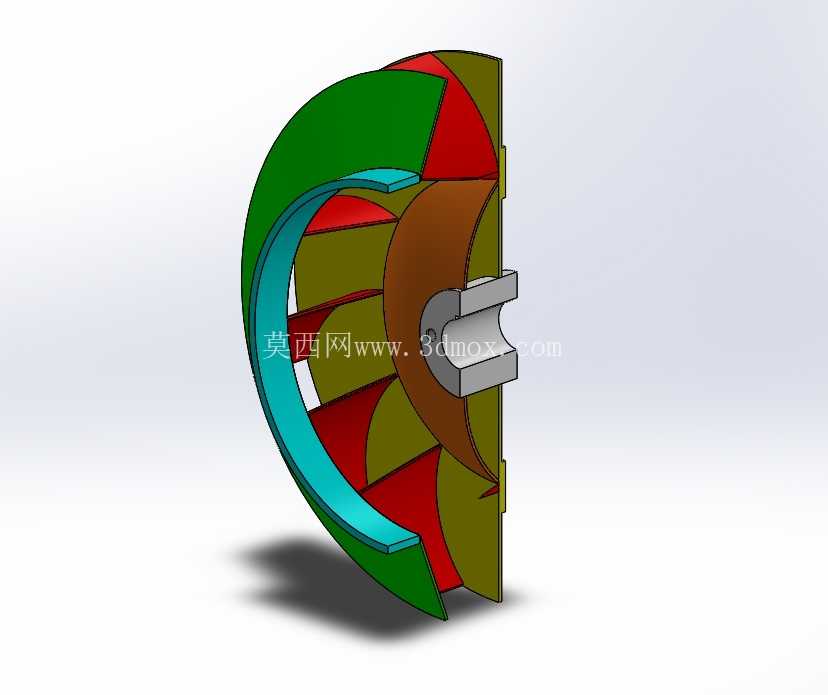

　　叶片采用空间扭曲曲面设计，而非简单的直板径向结构，这种造型的核心考量是让流体介质在进入叶轮流道时，能够顺着叶片曲面平滑转向，减少介质在叶片入口处的冲击损失与流动分离，降低运行时的气动噪声。叶片在轮盘上采用等角距均匀排布，每一片叶片的进口安装角、出口安装角都经过流道截面的连续校核，保证相邻叶片之间的流道从入口到出口呈现平滑的扩压状态，介质在流道内流动时不会出现局部的涡流或者滞止区，既能够提升能量转换效率，也能避免因为局部流速不均造成的叶片不均匀磨损。

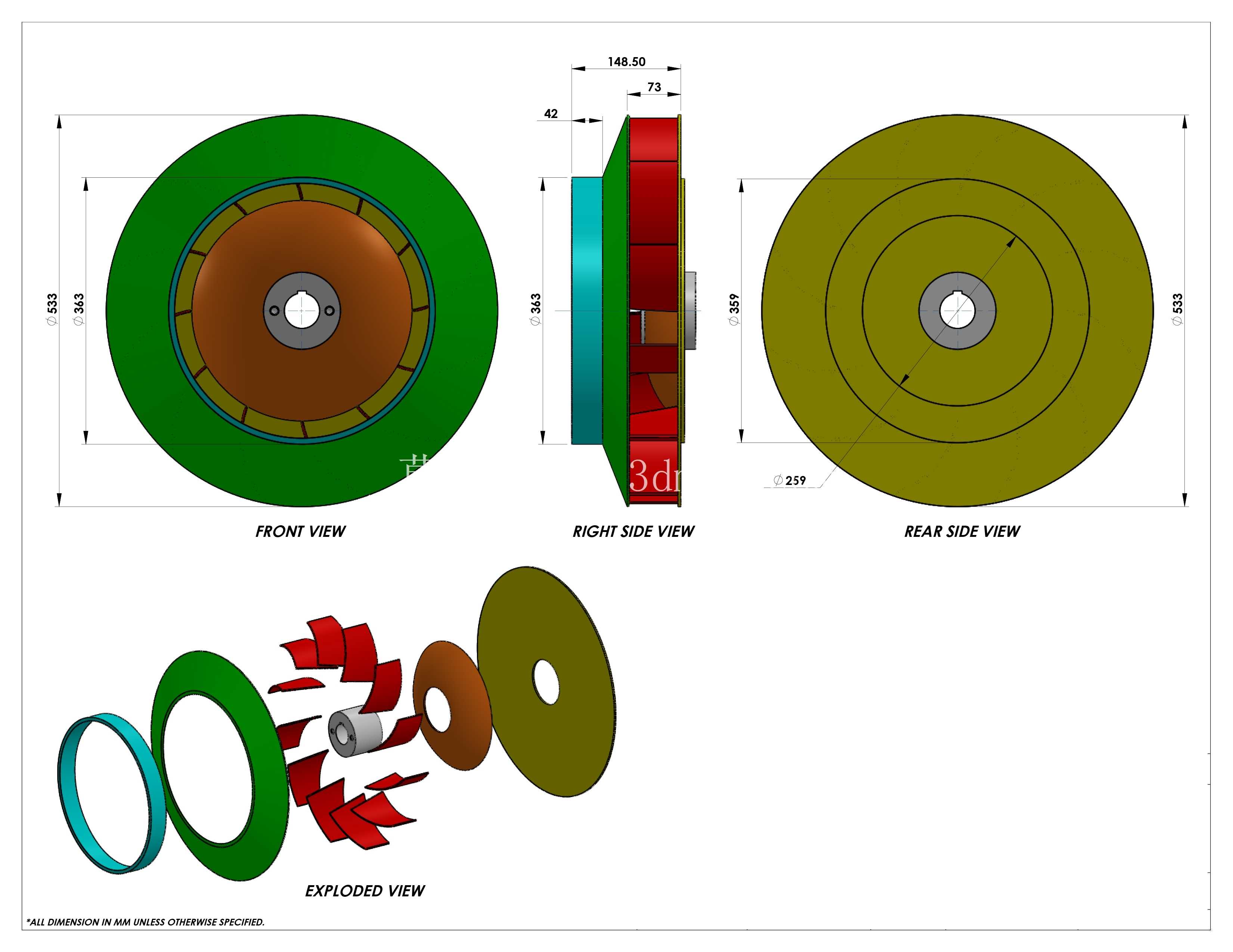

　　在建模过程中，首先需要确定叶轮的核心设计边界：轮毂的内孔直径需要匹配常用的电机轴径范围，轮毂的轴向长度要满足键连接的挤压强度要求，保证扭矩传递过程中不会出现键槽压溃的问题；轮盘的整体外径要适配对应设备的机壳内腔尺寸，轮缘加强箍的外径与机壳内壁之间需要预留合理的间隙，既要避免运行时因为轴系跳动产生刮蹭，也要控制间隙大小减少回流损失。叶片的厚度从根部到端部采用渐变设计，根部与轮盘连接位置做圆角过渡，减少应力集中，避免长期交变载荷下出现焊缝或者整体结构的疲劳开裂。

　　从安装适配的角度看，这类叶轮的轴向定位基准为轮毂的后端端面，安装时该端面与轴肩贴合，就能保证叶轮在腔体内的轴向位置精度，不需要反复调整轴向间隙。做动平衡校验时，可在轮缘的加强箍位置或者轮盘的后端平面添加平衡配重，不需要破坏叶片的曲面结构，就能将动平衡精度控制在G6.3级以上，满足高转速运行的振动要求。实际应用中，这类叶轮如果用于输送含尘气体，可在叶片表面做耐磨涂层处理，如果用于输送液体介质，可调整叶片的表面粗糙度与进出口安装角，适配不同介质的粘度与输送压头要求。

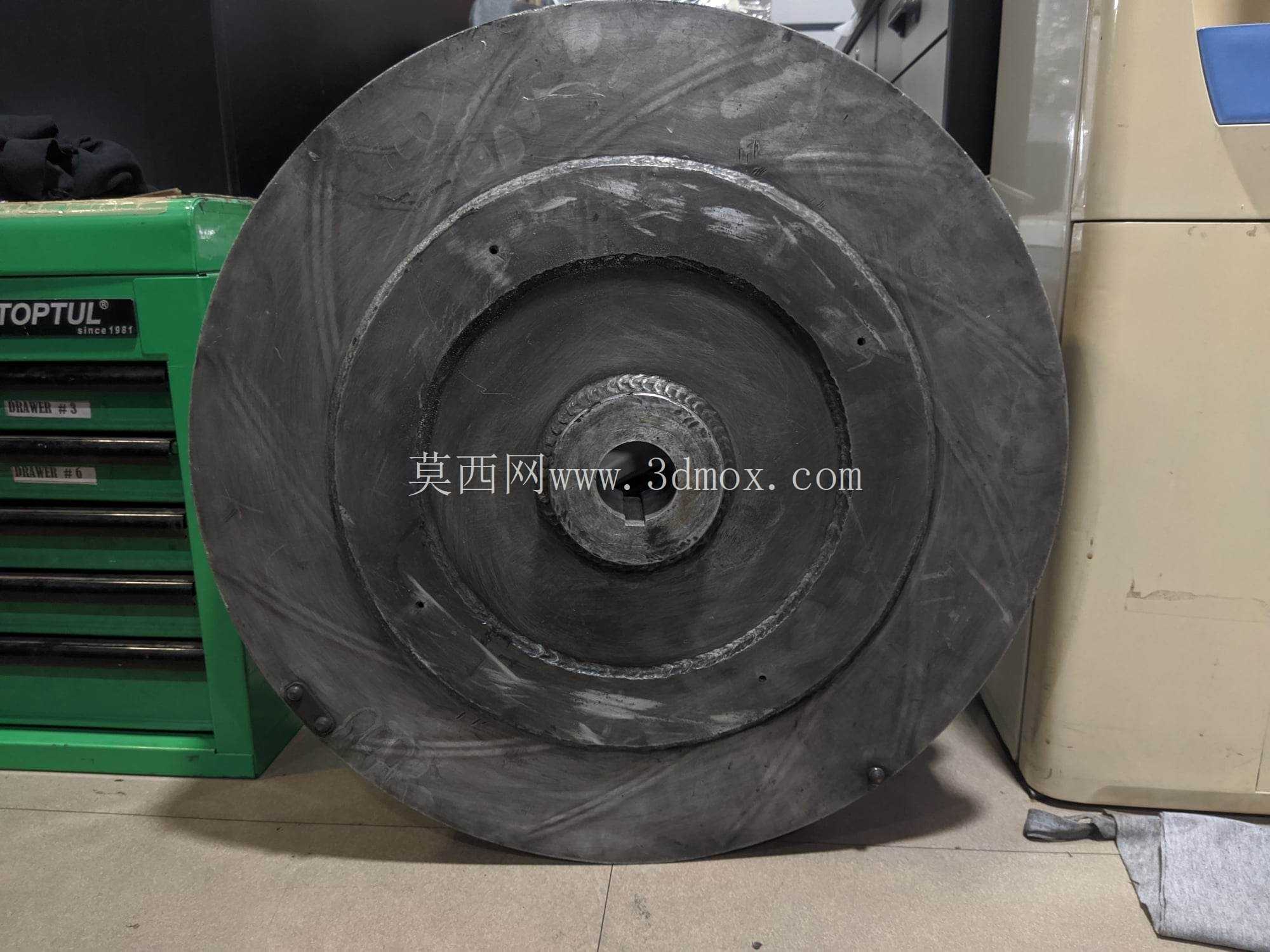

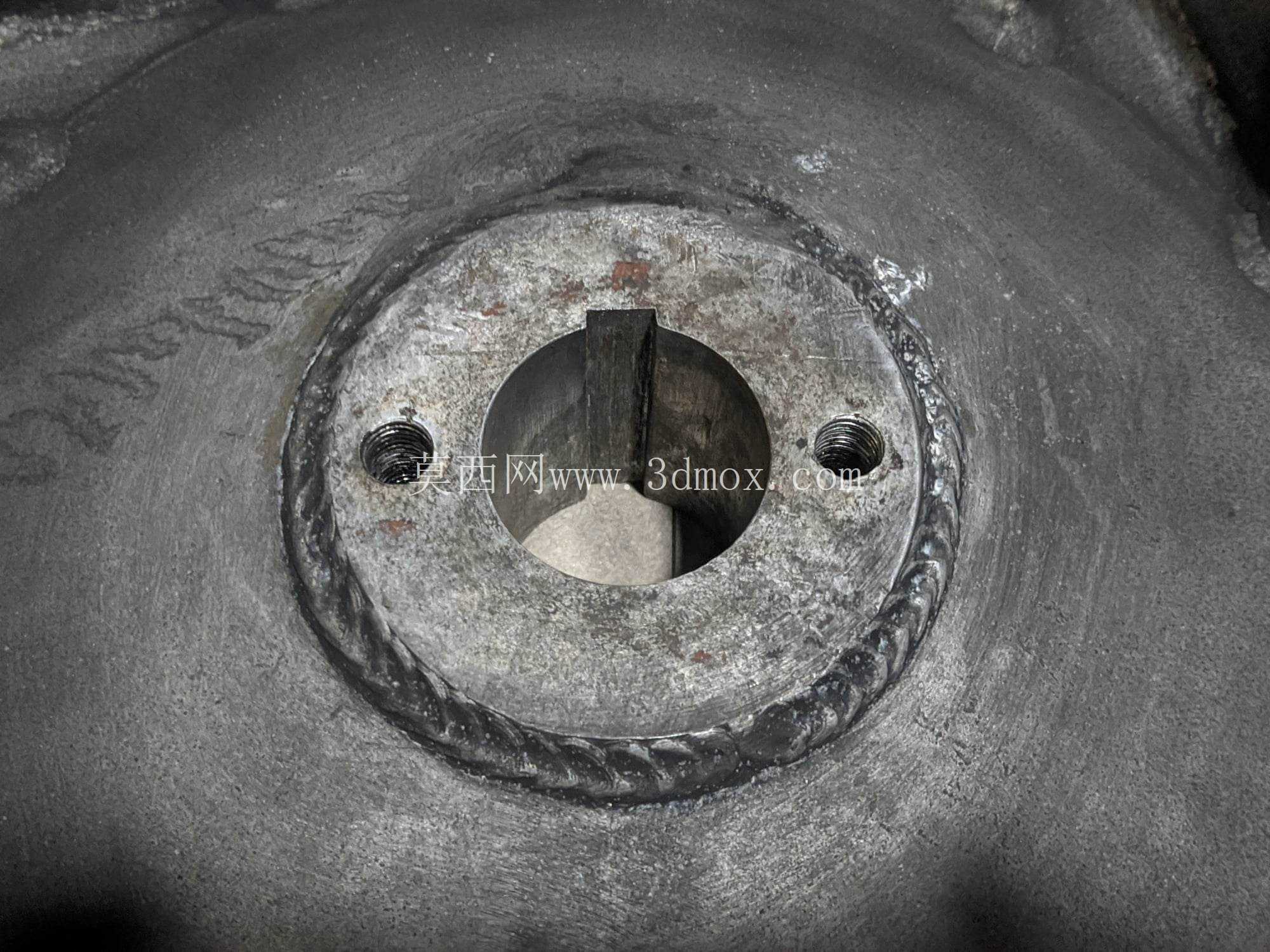

　　在结构细节上，轮毂中心的安装孔与键槽尺寸采用标准公差等级，既能保证与轴的配合紧密性，也方便现场拆装更换。轮盘背面采用平整的平面设计，可配套安装密封件，防止介质从轮毂与机壳的间隙处泄漏。叶片与轮盘、轮缘加强箍的连接位置全部采用圆滑过渡，没有尖锐的棱角，既能够减少流动阻力，也能避免应力集中造成的结构失效。整个叶轮的转动惯量经过合理匹配，启动时不会给电机造成过大的启动电流冲击，运行时的转动稳定性好，适合长期连续运行的工况场景。
