方形法兰安装混合式步进电机结构设计

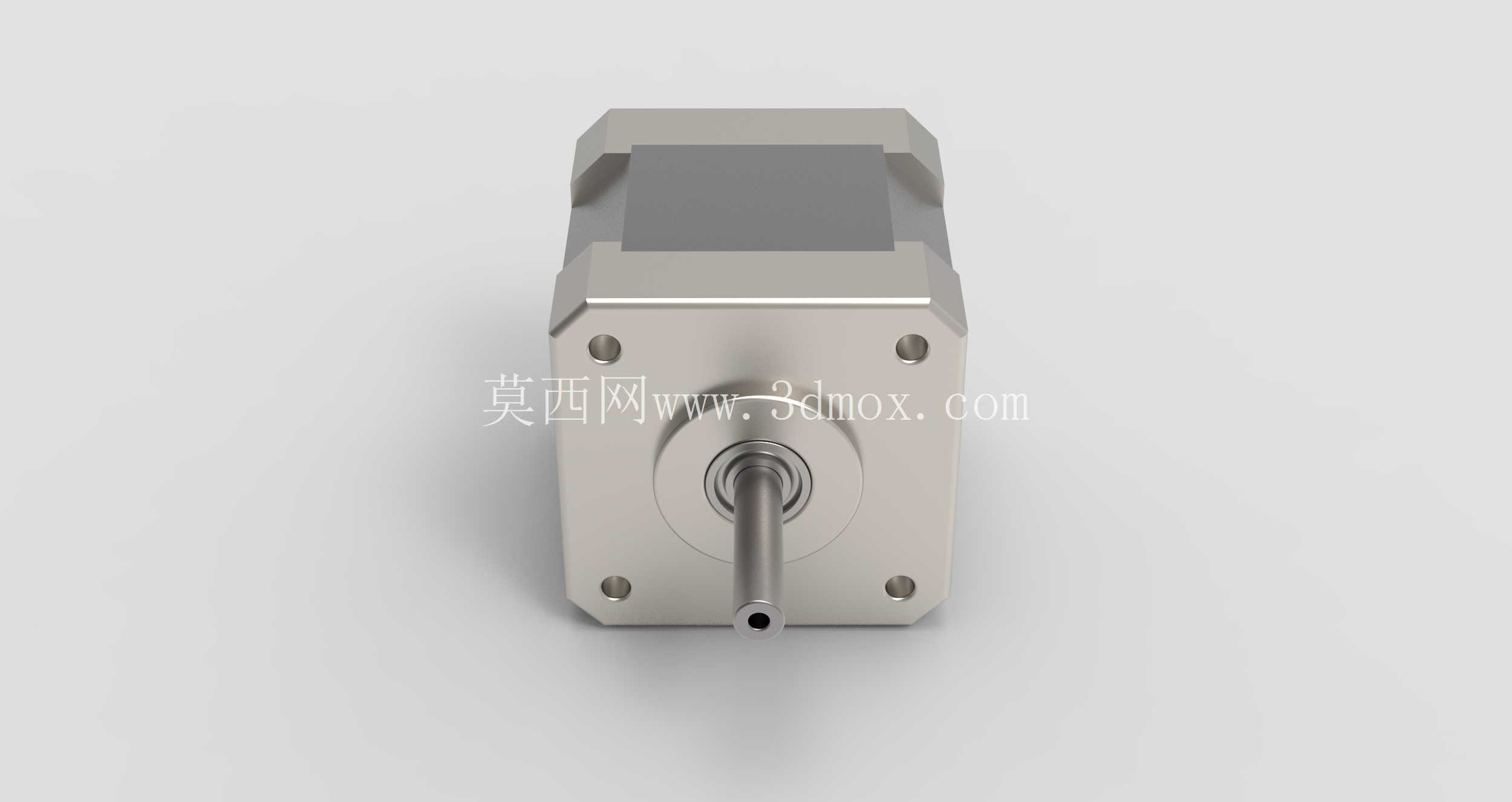

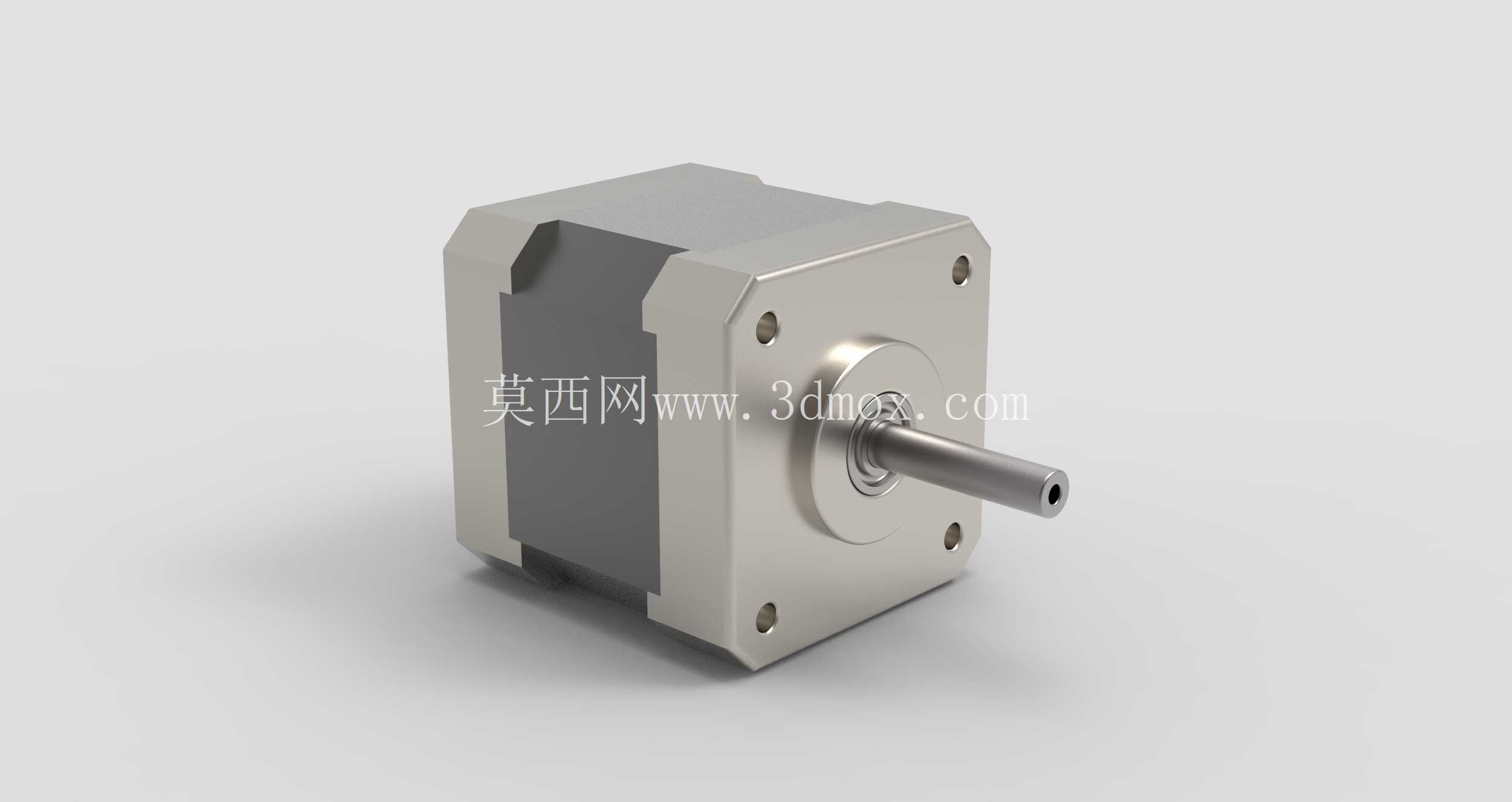

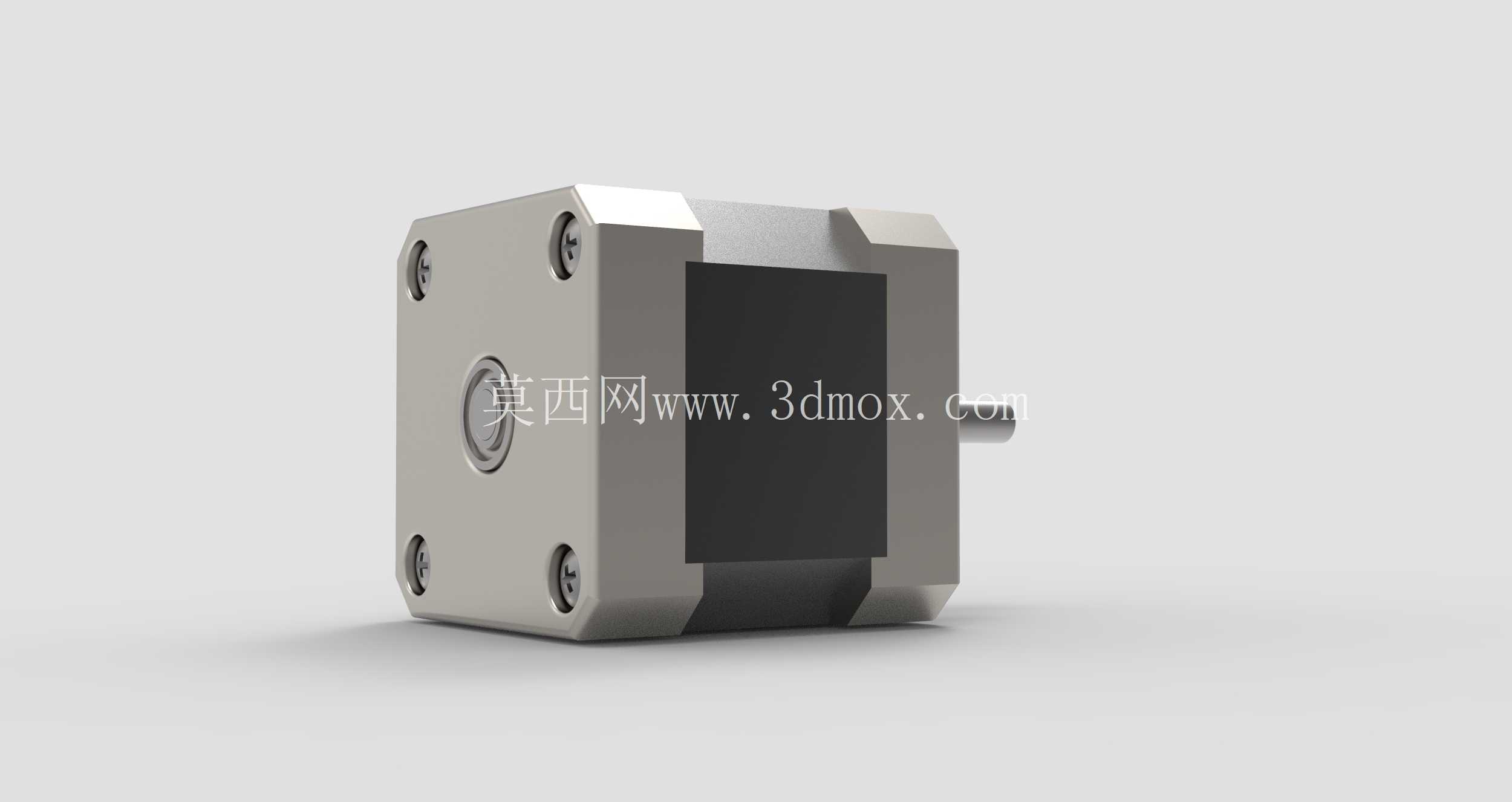

　　这款步进电机的结构设计围绕工业自动化场景的实际安装需求展开，方形法兰的安装基准面做了平面度公差约束，四个安装孔的位置度严格匹配通用42系列步进电机的安装规范，可直接替换同规格现有产品，无需改动设备安装板的孔位布局。输出轴采用单出轴D型切边设计，轴端预留的中心孔可适配顶丝固定或者联轴器抱紧两种连接方式，轴伸长度经过核算，既保证与同步轮、联轴器的配合长度足够传递额定扭矩，又不会因为轴伸过长导致高速运转时出现径向跳动超差的问题。

　　从实际应用场景来看，这类步进电机大量用在3D打印设备的进给轴传动、小型自动化点胶机的位移驱动、桌面型贴标机的送料机构、数控雕刻机的小幅面进给单元中，也可作为小型传送带的动力源、自动售货机的货道推送动力，在对成本控制严格、定位精度要求适中的开环控制场景中，相比伺服电机有更高的性价比，且调试难度更低，不需要额外搭配编码器做闭环反馈，接线后通过脉冲信号即可实现角度与转速的控制。

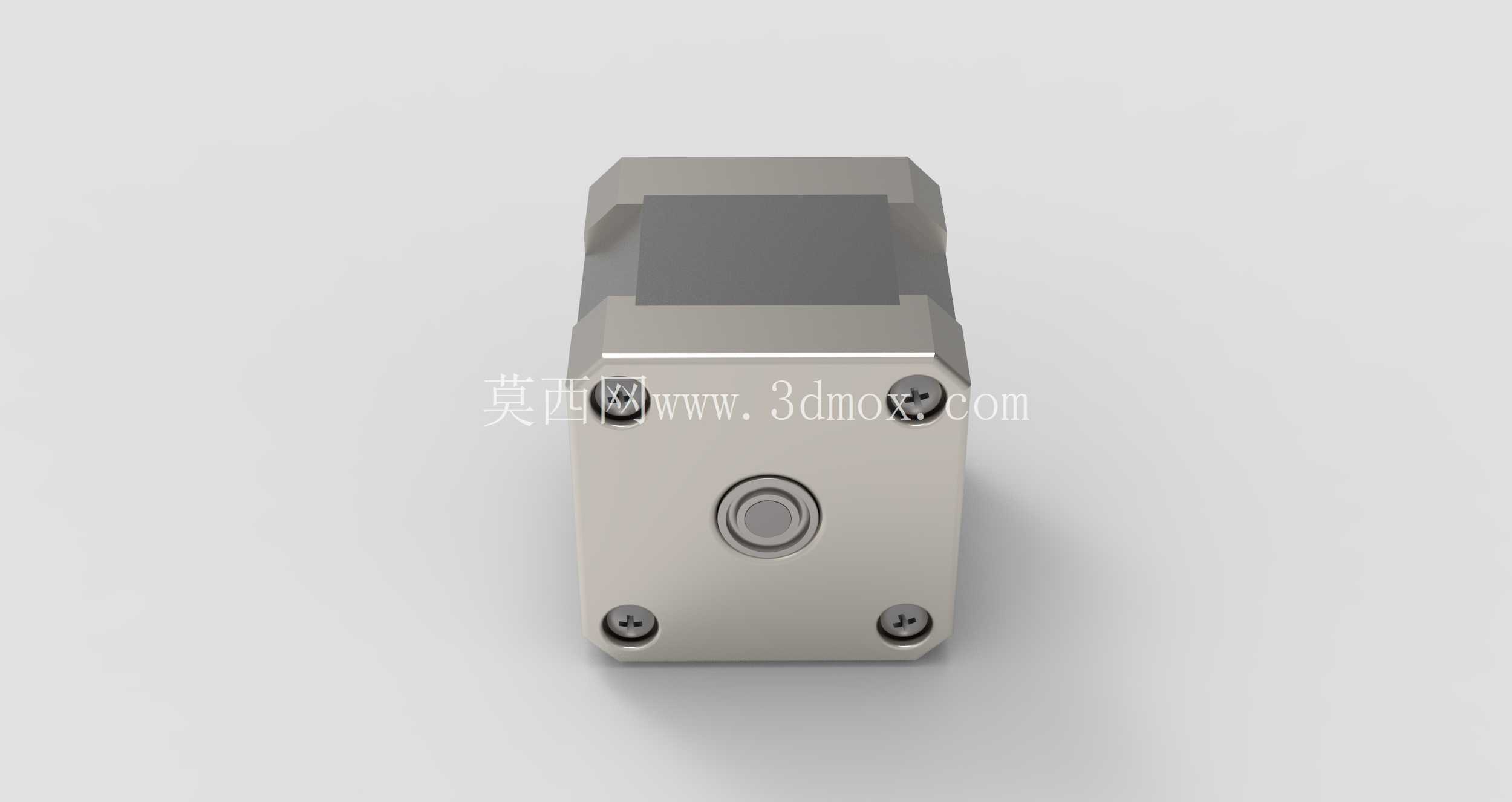

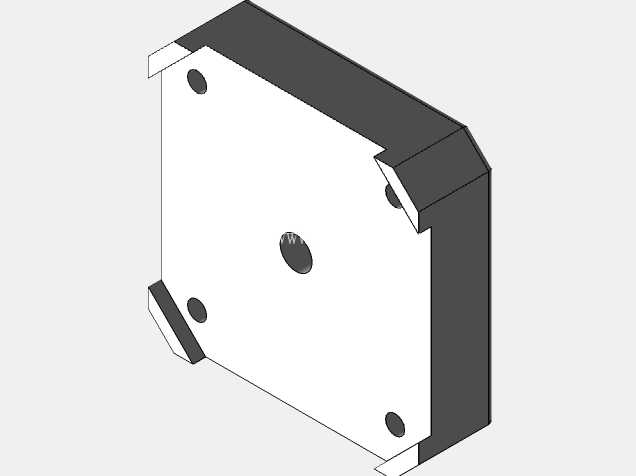

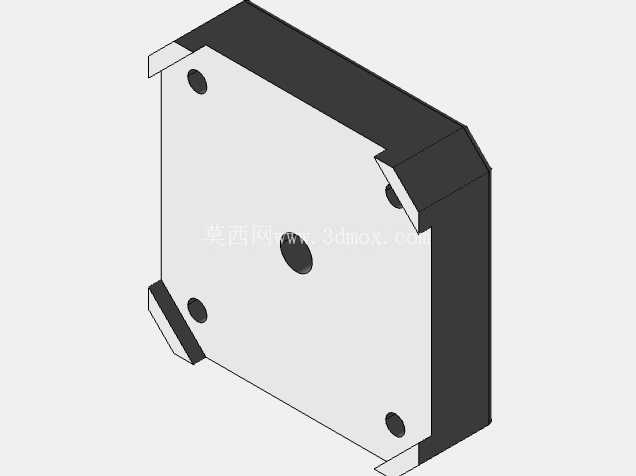

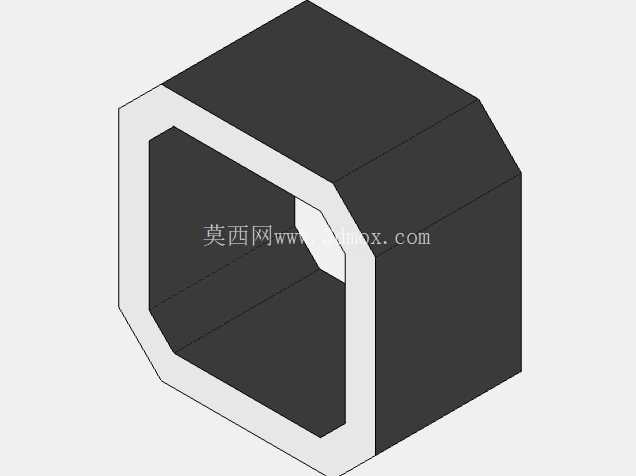

　　设计过程中首先确定的是定子与转子的配合间隙，这个参数直接影响电机的保持扭矩与运转噪音，间隙过小会导致装配难度提升，运转时容易出现扫膛问题，间隙过大则会造成磁通量损耗增大，额定输出扭矩下降，无法带动标称负载。外壳采用拉伸铝型材拼接结构，端盖为压铸铝合金材质，既保证整体结构强度，又能通过铝材质的高导热性将绕组产生的热量快速散发到外部环境，避免长时间运转时绕组温升过高导致绝缘层老化加速。后端盖预留的阻尼片安装位，可根据实际使用需求加装阻尼元件，降低电机低速运转时的振动幅度，提升低速运行的平稳性。

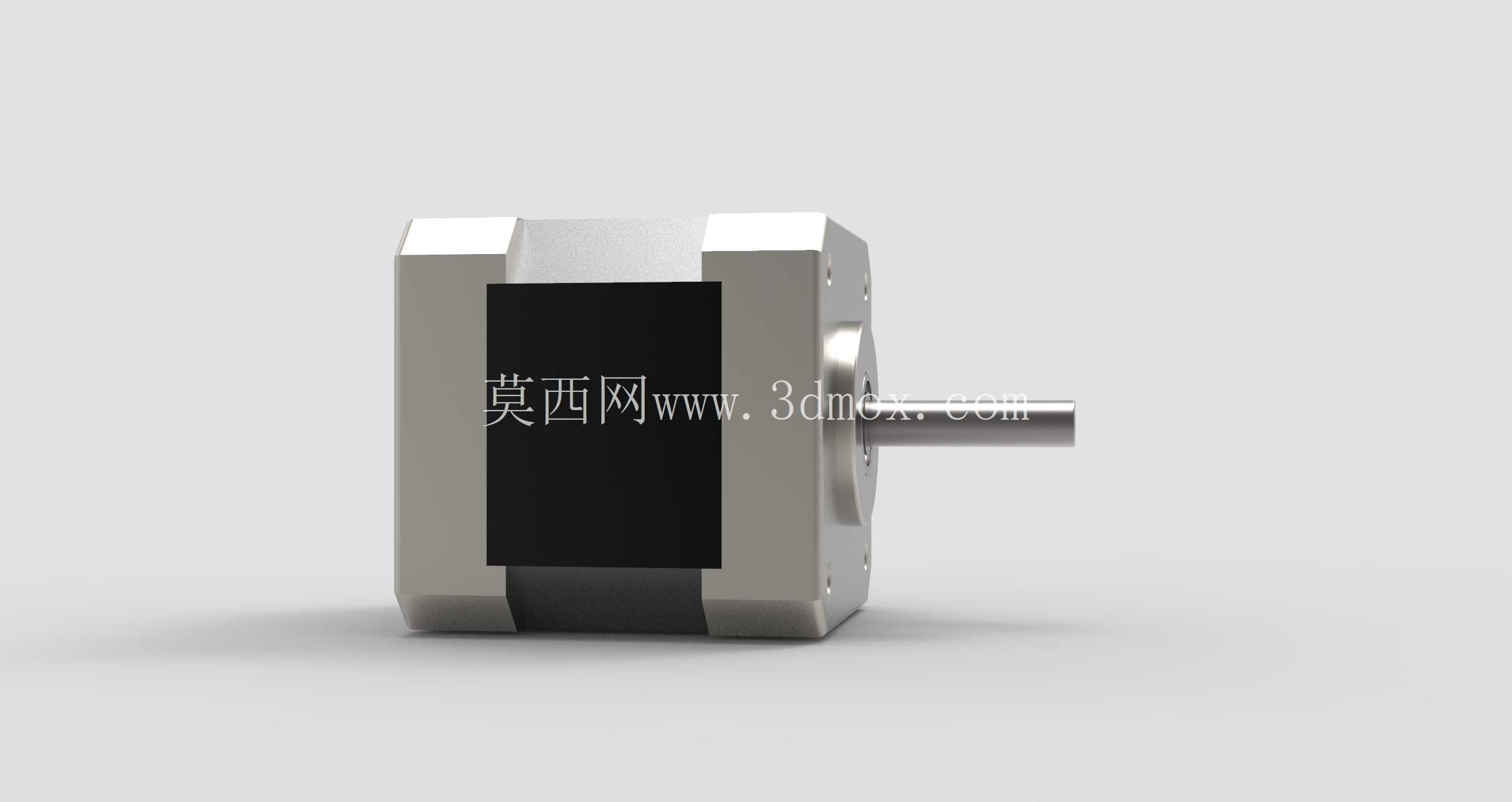

　　安装边界方面，法兰端面到电机尾部的总长度控制在常规同扭矩电机的尺寸范围内，机身截面为正方形，相邻两个安装面的垂直度公差控制在0.02mm以内，保证安装后电机轴与设备传动丝杠或者导轨的平行度符合装配要求。出线端位于电机尾部侧面，出线口做了防弯折护套设计，避免设备布线时线缆反复弯折导致内部线芯断裂，线缆的线径经过载流量核算，可满足电机额定电流下的长时间通电需求，不会出现线缆过热的问题。

　　功能特性上，这款电机采用两相混合式结构，步距角为常规1.8度，搭配细分驱动器可实现更小的运转步距，降低低速运转时的爬行现象。转子的磁钢采用高矫顽力材质，保证电机断电后有足够的保持扭矩，可在设备断电时维持负载位置，不会出现负载滑移导致的位置偏移。机身表面做了阳极氧化处理，在普通工业环境下具备基础的防锈能力，可适应车间内的常规温湿度环境，不需要额外做防护处理即可直接安装使用。

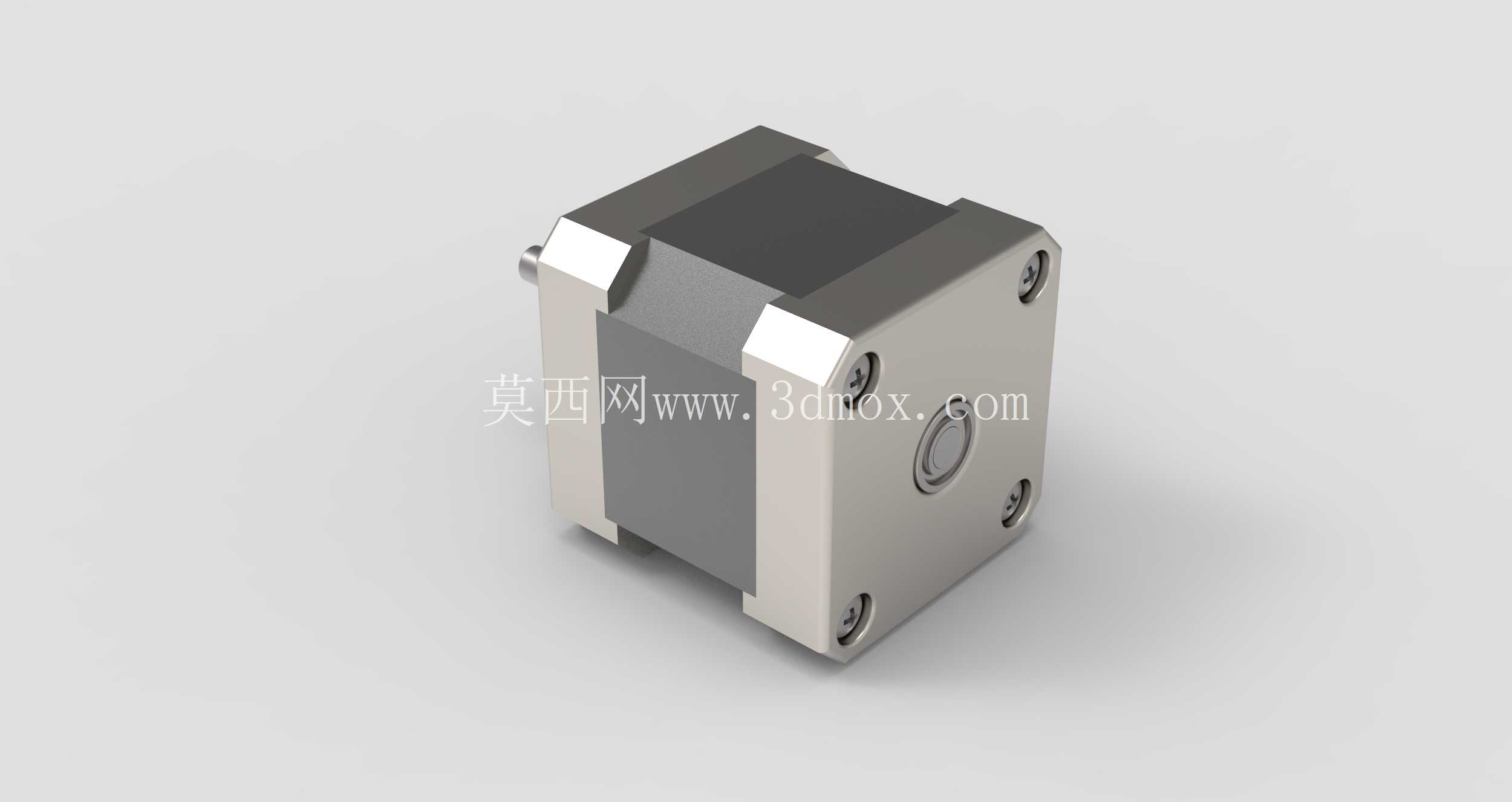

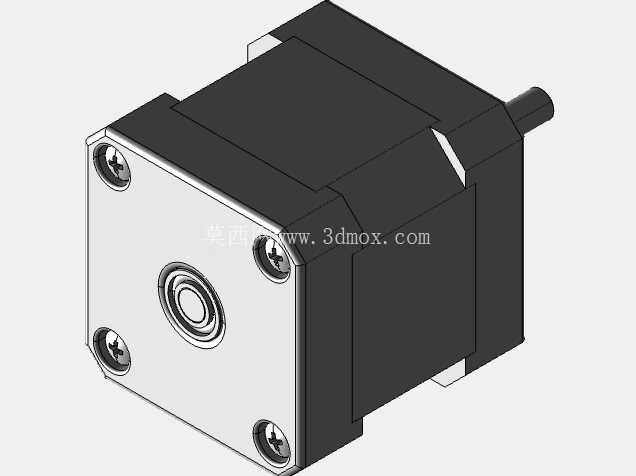

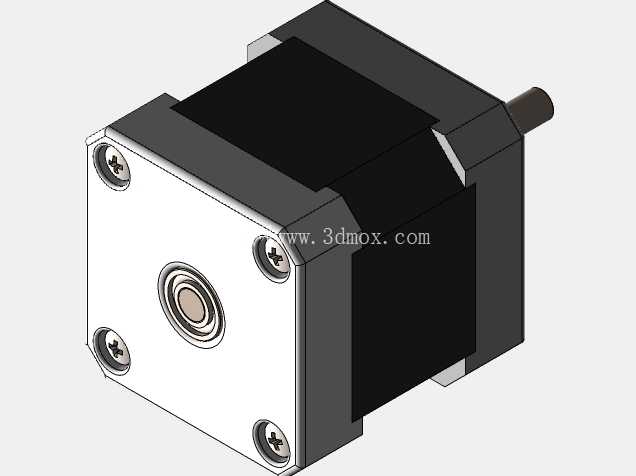

　　在结构细节处理上，输出轴与端盖的配合位置加装了含油轴承，相比普通滚珠轴承噪音更低，且不需要定期加注润滑脂，维护成本更低，适合免维护的长期运转场景。端盖与机身的配合位置做了定位止口，装配时可快速对齐同轴度，降低装配过程中的调整难度，提升批量生产时的装配一致性。绕组的绕线方式经过优化，在相同的机身尺寸下可获得更高的槽满率，提升电机的扭矩密度，在同安装尺寸的产品中可输出更大的保持扭矩，适配更大范围的负载需求。

　　实际选型使用时，需要注意安装时法兰面与设备安装板之间要保证贴合紧密，避免出现间隙导致运转时产生共振，输出轴与负载连接时要保证同轴度偏差在允许范围内，避免轴承受额外的径向力导致轴承寿命缩短。如果用于垂直传动场景，需要额外考虑抱闸机构或者配重设计，避免断电时负载下滑造成设备损坏或者安全问题。这款模型的结构细节完整还原了实际量产产品的各个装配特征，可直接用于设备整体装配的干涉检查、安装布局模拟，也可作为同类型电机设计的参考基准，帮助结构工程师快速完成设备的动力单元选型匹配与布局设计，减少重复建模的工作量，提升整体设计效率。
