内燃机分体式连杆传动结构三维建模

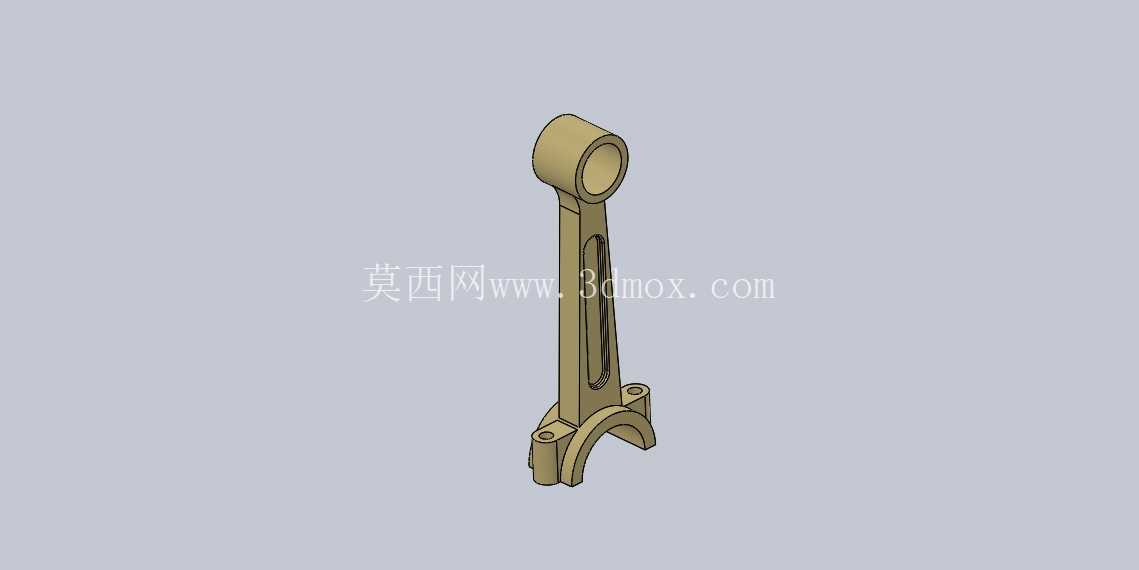

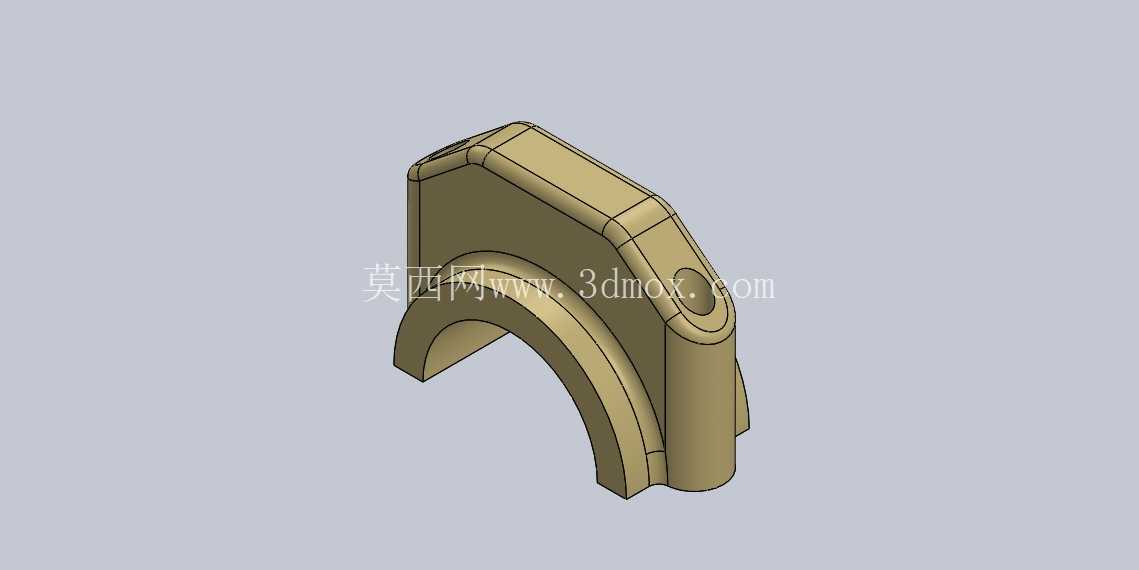

　　在往复式内燃机的动力传递链路中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定整机的动力转换效率、运行可靠性与服役寿命，广泛适配于车用汽油机、柴油机、小型通用发电机组、农用机械动力单元等各类采用曲柄连杆机构的动力设备中。这款连杆采用分体式大端设计，整体为长杆类变截面受力结构，小端为整圆环形结构，用于通过活塞销与活塞组件形成铰接配合，工作过程中承接活塞传递来的燃气爆发压力，将活塞沿气缸轴线的直线往复运动转化为曲轴的旋转扭矩输出；大端采用剖分式结构，配套连杆盖通过螺栓完成锁紧，抱紧曲轴连杆轴颈，可在曲轴旋转过程中随轴颈做圆周摆动，同时抵消活塞换向带来的侧向冲击力。

　　从设计逻辑来看，杆身采用工字形截面构型，是在满足抗拉、抗压、抗弯曲疲劳强度要求的前提下，尽可能降低构件自身重量的优化选择——内燃机运行过程中连杆处于高速往复运动状态，自身质量过大会增大往复惯性力，加剧曲轴轴承、活塞销的磨损，同时提升整机的振动水平，工字形截面在沿连杆摆动平面与垂直摆动平面两个方向上都具备足够的截面模量，可同时承受做功行程的爆发压力、往复运动惯性力以及摆动过程产生的弯曲载荷，避免杆身在交变载荷下出现疲劳断裂。小端孔内部预留有衬套安装位，工作时衬套与活塞销之间可建立压力润滑油膜，降低铰接副的磨损速率；大端剖分面为平切口结构，加工工艺性更好，定位精度更容易保证，大端孔内预留轴瓦安装槽，安装轴瓦后可减少与曲轴连杆轴颈的摩擦损耗，同时便于磨损后的维修更换。

　　从安装边界来看，建模过程中严格匹配常规小排量内燃机的装配尺寸链：小端孔内径适配标准规格活塞销，可直接与对应尺寸的活塞销座孔完成装配，无需额外修配；大端孔内径适配对应曲轴的连杆轴颈直径，连杆盖与杆身的结合面设置有定位结构，可保证装配后大端孔的圆度与圆柱度符合公差要求，避免装配错位导致的轴瓦偏磨。杆身长度严格按照内燃机曲柄半径与连杆长度的比值设计，合理的杆长比可降低活塞对气缸壁的侧向压力，减少气缸套的偏磨风险，同时优化活塞的运动特性，降低整机的机械噪声。大端两侧的连接螺栓孔位置度严格控制，可保证连杆盖装配后螺栓受力均匀，避免高速运转过程中螺栓出现松动或疲劳断裂。

　　在实际工程应用中，这类连杆的建模需要重点关注多个受力关键位置的过渡圆角设计：小端与杆身的衔接处、大端与杆身的衔接处、螺栓孔周边位置都采用大圆角平滑过渡，避免应力集中导致的疲劳失效；杆身表面的拔模斜度、大端剖分面的加工余量都在建模过程中做了预留，可直接对接后续的锻造、机加工工艺路径，无需二次调整模型结构。模型完整还原了连杆的油道布置逻辑，杆身内部预留有贯通的润滑油道，可将曲轴连杆轴颈处的压力润滑油引导至小端活塞销位置，为活塞销与衬套的摩擦副提供持续润滑，避免高速运转下出现干磨烧蚀的故障。
