可调式农田起垄刮土整形作业机具

　　这套田间作业部件主要服务于播前整地环节，在旱作条播、小粒种子精量直播以及水田旱整起垄场景中都能见到同类结构。机具随牵引主机行进时，两侧展开的曲面板件会把表层松散土壤向预定垄体位置推送，同时把作业幅宽内的多余土体刮向沟底，一次走行即可同步完成开沟、分土、垄形粗整三个动作，省去人工二次修垄的工时。

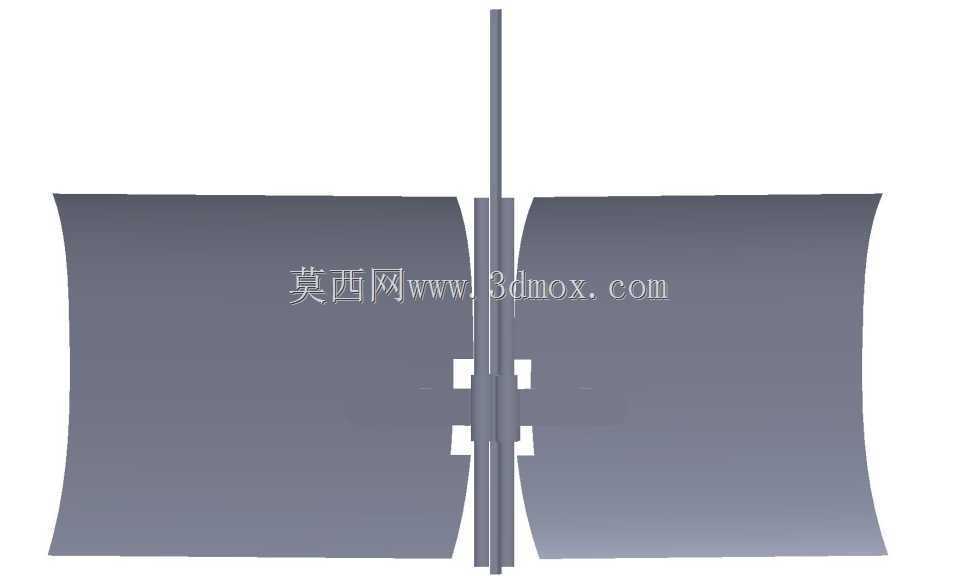

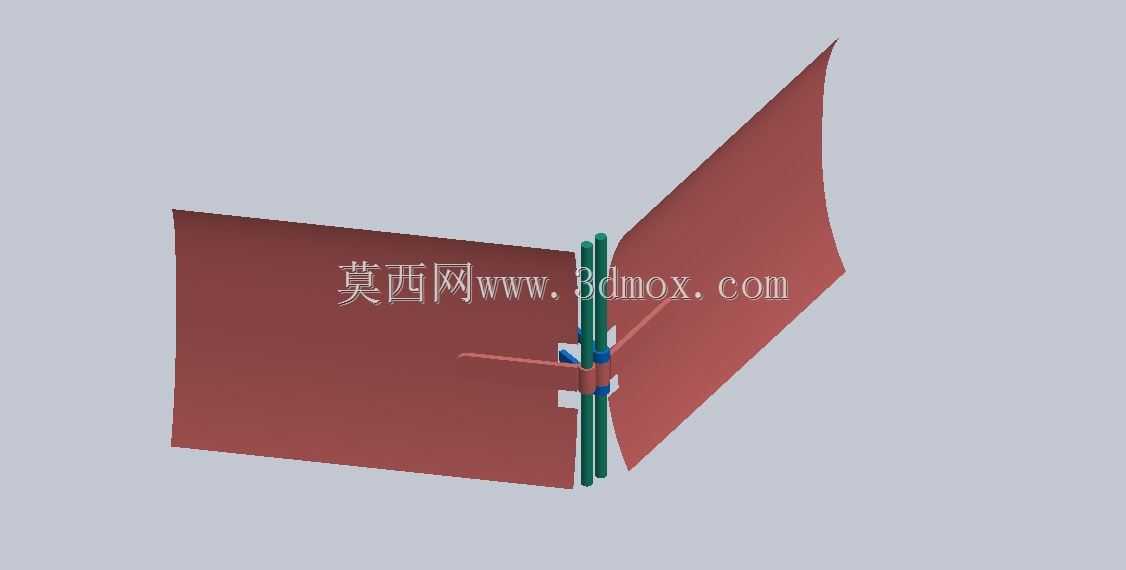

　　从现场使用反馈来看，传统固定式起垄板在换种不同作物时适配性很差：小麦、油菜、蔬菜以及部分油料作物要求的垄沟间距、垄顶宽度差异明显，固定宽度的板件要么推土量不足导致垄体塌陷，要么刮土过深把底层生土翻到表层影响出苗。这套结构把两块主工作面板通过中部竖向铰接轴连接，面板与铰接座之间预留了调节行程，农户松开锁紧件后即可改变两板的张开角度与横向伸出距离，对应调整沟宽和垄埂尺寸，作业幅宽可随农艺要求在合理区间内连续变动，调整到位后重新锁紧紧固件即可投入作业，不需要更换整套工作部件。

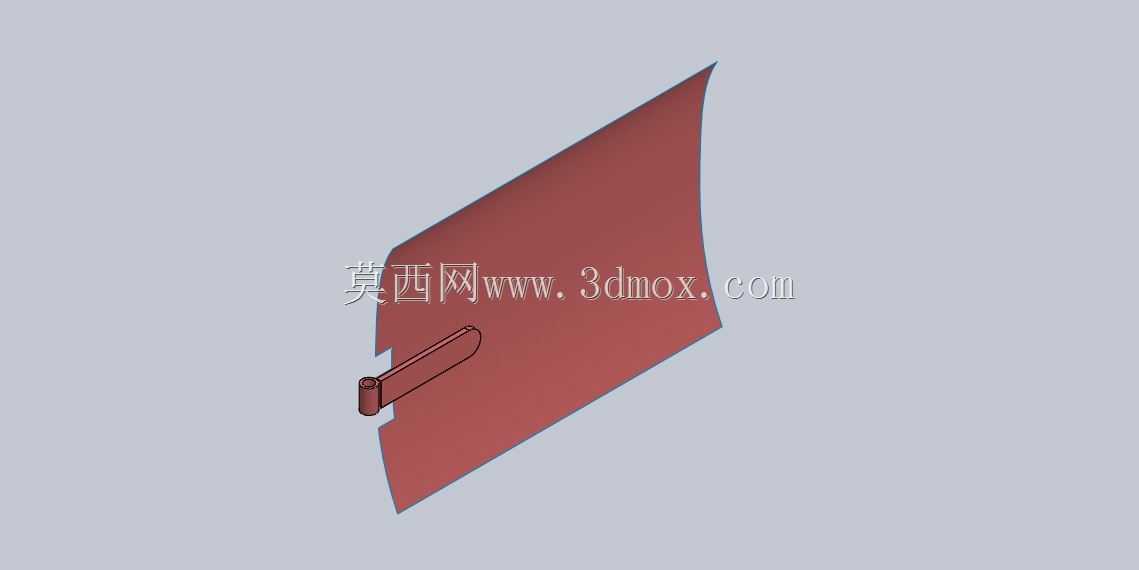

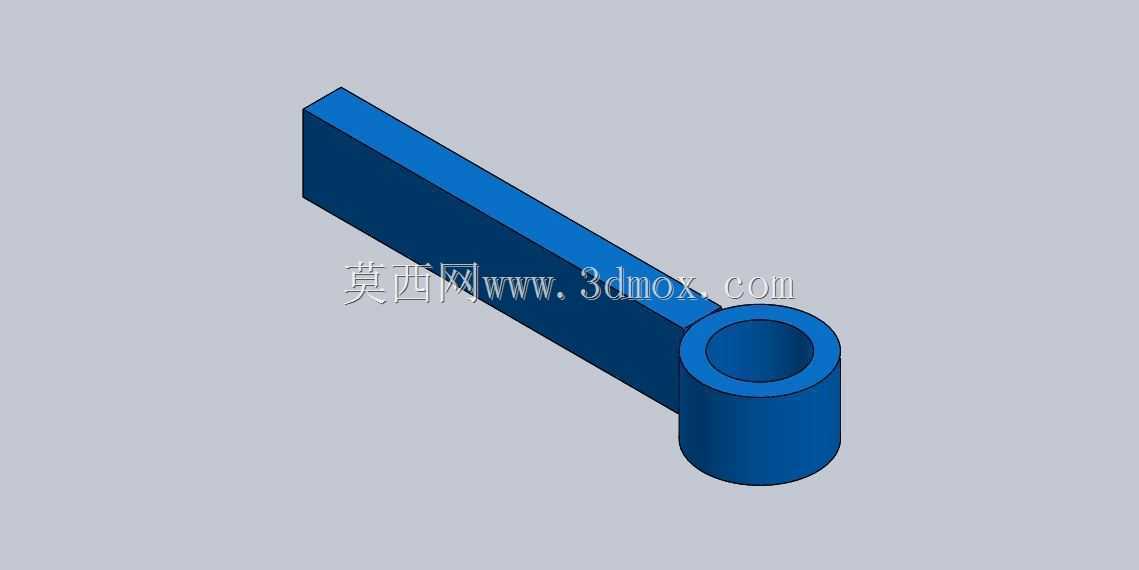

　　建模过程中优先还原了曲面工作板的成型逻辑：板件并非简单平面折弯，入土侧边缘做了上扬导角，行进中土壤会沿板面平滑抬升、向两侧分流，避免板前壅土导致牵引阻力骤增；板体尾部略微向内收束，推到垄侧的土壤会被顺势压实整形，成型后的垄壁坡度均匀，播后灌水时沟内水流顺畅，不会出现局部溃垄。中部铰接组件采用双竖杆加抱箍的装配形式，竖杆上端预留与机架悬挂臂连接的安装孔位，孔距按照通用三点悬挂后挂接架的接口尺寸匹配，安装时只需对准销孔穿入连接销、锁定开口销即可完成挂载，板体最低作业面与主机轮胎接地间隙留足了起伏地形的避让量，田块内遇到小幅埂坎时板件不会直接顶撞硬底造成变形。

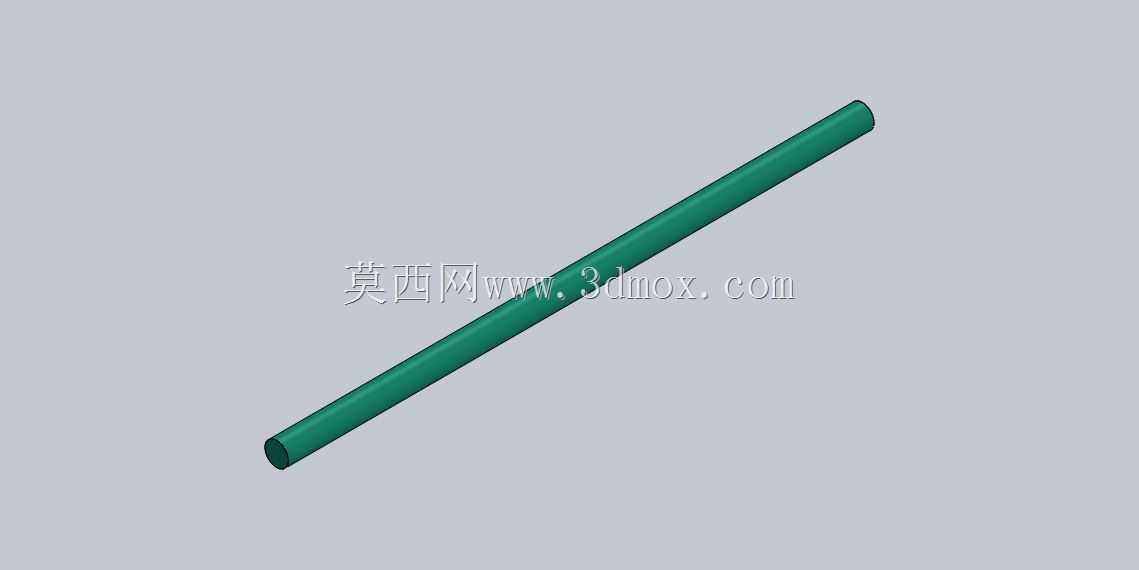

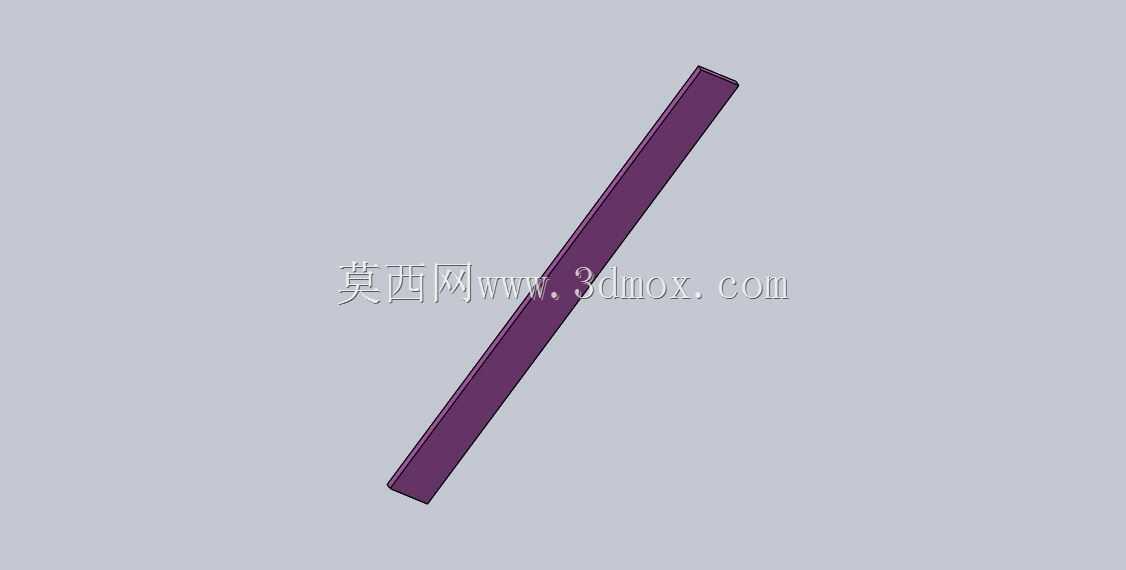

　　结构选材上，主刮土板采用薄钢板压型，在保证板面刚度的同时控制自重，降低悬挂架的承载负担；铰接销轴、锁紧杆件选用强度更高的型材，承受作业中反复变化的土壤冲击载荷；板件边缘易磨损区域在建模时预留了堆焊耐磨层的厚度余量，实际生产中可在刃口处补焊耐磨材料，延长田间使用寿命。

　　针对三维结构设计人员，建模时需要重点核对几处装配边界：两板张开至最大角度时，板体末端不能与牵引主机的后轮发生运动干涉；铰接轴的转动行程要设置限位，避免板面过度外翻导致推土方向失效；锁紧抱箍的夹持面要与竖杆外径完全贴合，保证作业中受侧向土压力时板体不会自行移位。这套部件既可以单独挂载在小型拖拉机后方完成起垄作业，也能够作为复式整地机的前置整形模块，和后方的播种、施肥单元串联使用，一次进地完成多道农艺工序，在规模化种植区块的播前准备作业中能够有效减少机组进地次数，降低土壤压实概率，同时规整的垄沟条件也为后续灌溉、田间植保通行提供了稳定的作业基准。
