手动台式小型压力机结构设计

　　这款手动台式压力机的结构设计，完全围绕小零件压装、铆接、校形这类轻载压合作业场景展开，常见于电子元器件引脚压合、小型变压器铁芯叠片压紧、五金小零件过盈装配、维修工位小部件校直这类作业场景，不需要外接动力源，靠人力驱动就能完成作业，对没有气源、电源配套的零散工位适配性极强。

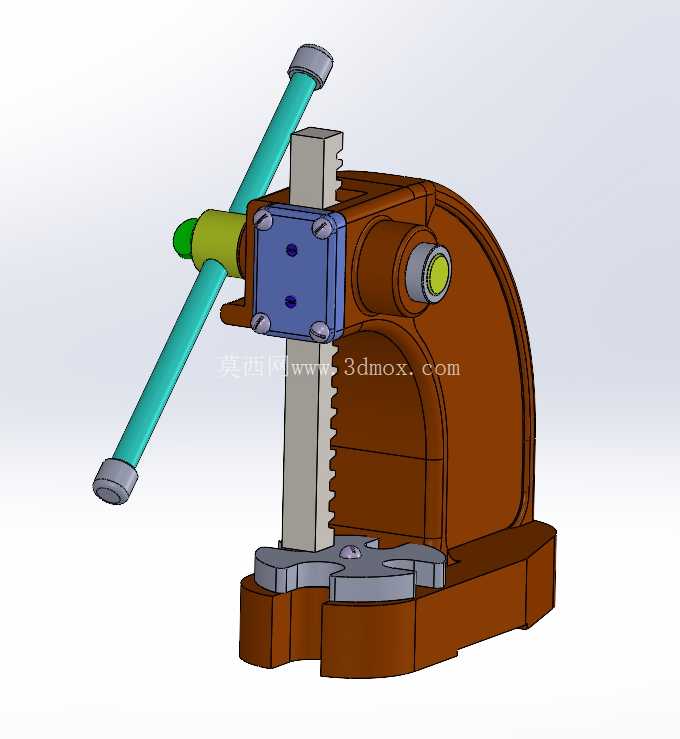

　　从功能特性来看，整机采用C型开式机身结构，开口方向正对操作位，工件取放没有结构遮挡，操作视野完全覆盖压头与工件的接触区域，能有效避免压偏、错位的问题。驱动部分采用齿轮齿条传动结构，操作杆与齿轮轴直连，长力臂设计能把人手施加的摆动力放大数倍转化为压头的垂直下压力，不需要额外的增力机构就能满足小吨位压装的力值需求，齿条与压头做一体化设计，传动路径短，回程时可以直接抬动操作杆带动压头上行，也可以根据作业需求在任意位置悬停，适配不同高度的工件压装需求。

　　设计过程中优先考虑了机身的刚性表现，C型机身的圆弧过渡段做了加厚处理，避免压装作业时机身开口处出现过大的张口变形，保证压头的垂直运动精度，压头与机身导轨的配合面采用矩形滑动导轨结构，配合间隙可以通过侧部的蓝色盖板上的紧固件调整，长期使用出现磨损后不需要更换整体部件，只需要调整紧固件就能消除间隙，维持压装精度。操作杆的两端做了防滑握套设计，杆身长度经过力臂核算，普通人单手施加200N左右的摆动力，就能在压头端输出近吨级的压装力，完全覆盖小型零件的压装力需求，不会出现力值不足压不到位的情况。底座上的工作台面做了定位槽结构，可以快速安装定制的工件定位夹具，不需要额外打孔攻丝就能实现工件的快速定位，适配不同规格的小零件压装作业。

　　从安装边界与外形尺寸来看，整机属于台式安装设备，不需要做地面基础固定，底座的接触面积足够大，放置在常规工作台面上就能保证作业稳定性，不会出现压装时整机倾翻的问题。整机的垂直高度控制在常规操作的舒适区间，操作杆的摆动范围不会超出工作台面的边界，作业时不需要额外预留过大的操作空间，适合放在流水线旁的辅助工位、维修班组的工具台、小型加工坊的操作台上使用。机身的所有运动部件都做了限位设计，齿条的上下行程两端都有硬限位，避免操作时齿条脱出导轨，齿轮轴的两端都做了轴肩定位与端盖固定，长期往复摆动也不会出现轴窜动的问题。

　　在实际使用场景中，这类小型手动压机往往承担着批量小、压装力要求不高的作业任务，比如小型电源变压器生产过程中，铁芯叠片组装后的预压紧作业，不需要启动大型液压机，用这款手动压机就能快速完成，作业灵活度远高于大型动力压机；在五金维修场景中，小轴承的压装、销钉的铆入、变形小零件的校形，都可以通过这款设备完成，不需要复杂的操作培训，新员工简单讲解就能上手使用。结构上没有复杂的液压、气动元件，日常维护只需要定期给齿条、导轨配合面加注润滑脂即可，故障率极低，适合长期在无专人维护的工位上使用。压头的下端面做了标准的安装孔，可以根据作业需求更换不同形状的压头，比如平压头、V型压头、铆接头，拓展设备的适用范围，不需要更换整机就能满足不同的作业需求。机身的铸造结构做了应力消除处理，长期承受压装载荷也不会出现机身变形，能长期维持压装的同轴度精度，避免压装过程中因为压头倾斜导致工件报废的问题。
