四节18650快充移动电源升压模组结构设计

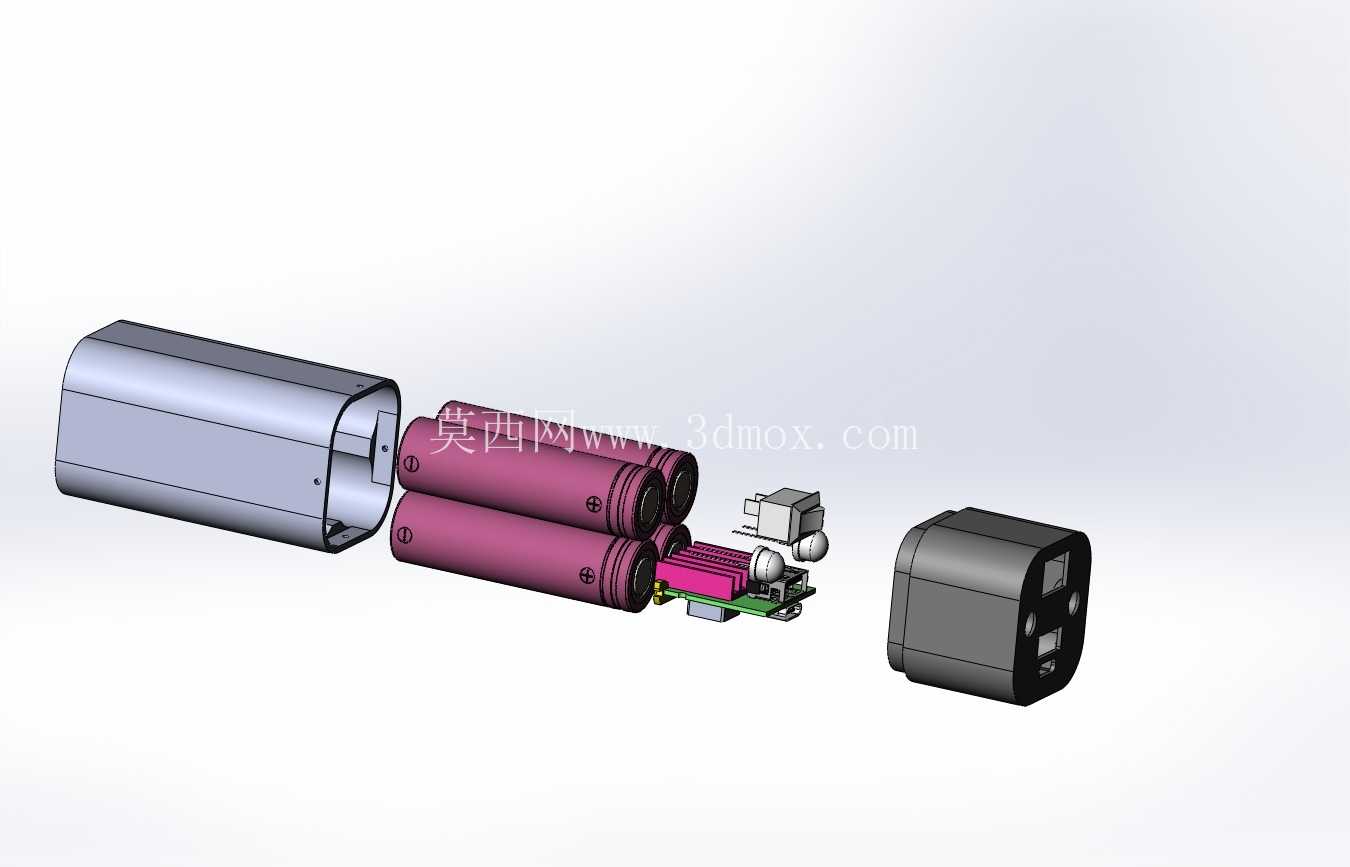

　　日常户外作业、便携电子设备应急补能场景中，基于18650电芯的可拆卸式移动电源始终是存量需求较高的品类，本次拆解呈现的四电芯升压结构，核心围绕QC4.0、QC3.0快充协议适配展开，整体采用圆柱电芯平行排布的仓体布局，最大化利用筒状外壳的内部径向空间，避免异形结构带来的空间浪费。从结构装配逻辑来看，外壳分为前后端盖与主筒体三个部分，主筒体采用薄壁圆筒结构，内壁设置四条平行的定位筋条，刚好卡合四节18650电芯的圆柱侧面，不需要额外的电芯支架就能完成电芯径向定位，减少了独立支架零件带来的装配公差累积，同时筋条与电芯之间预留0.1mm的装配间隙，方便电芯组装时顺畅推入，也能给电芯充放电过程中的轻微膨胀预留形变空间，避免长期使用后电芯挤压外壳导致开裂。

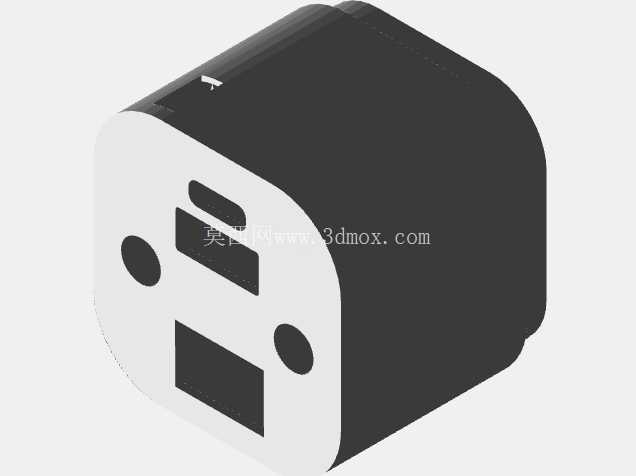

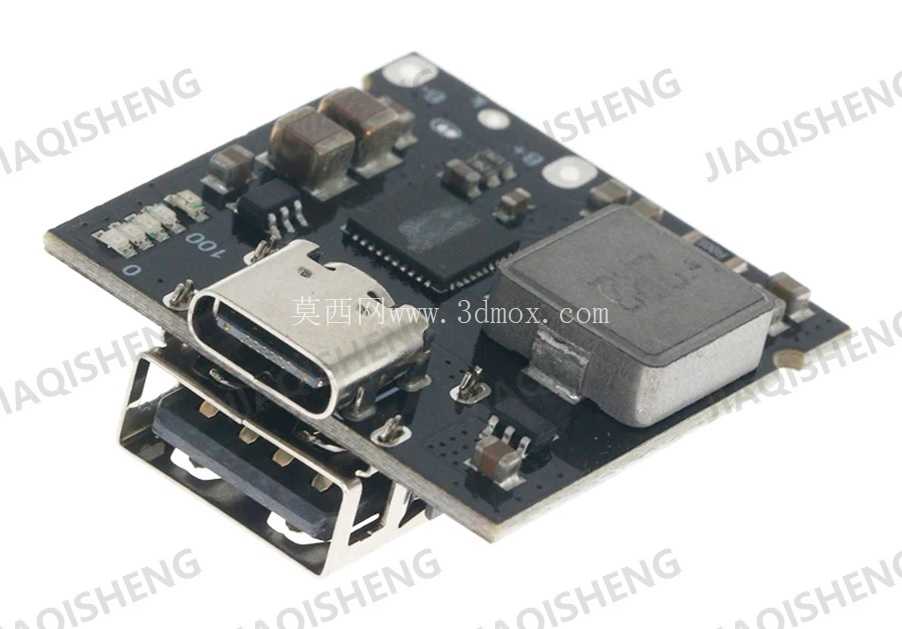

　　前端盖集成了USB输出与Type-C接口的定位槽，接口位置与内部PCB板的接插件位置完全对齐，端盖内侧设置两个定位柱，直接插入PCB板对应的定位孔中，完成PCB板的前端限位，不需要额外打螺丝固定，减少装配工序。后端盖采用卡扣式结构与主筒体连接，卡扣的卡合量设计为0.8mm，既保证日常使用时不会轻易松脱，又能在需要更换电芯时，用普通撬片就能顺利拆开，不会损坏卡扣结构。PCB板部分集成了升压转换电路、协议识别芯片与LED指示灯，指示灯位置对应前端盖的透光孔位，不需要额外的导光件，直接通过端盖的薄壁透光区域显示工作状态，减少零件数量。

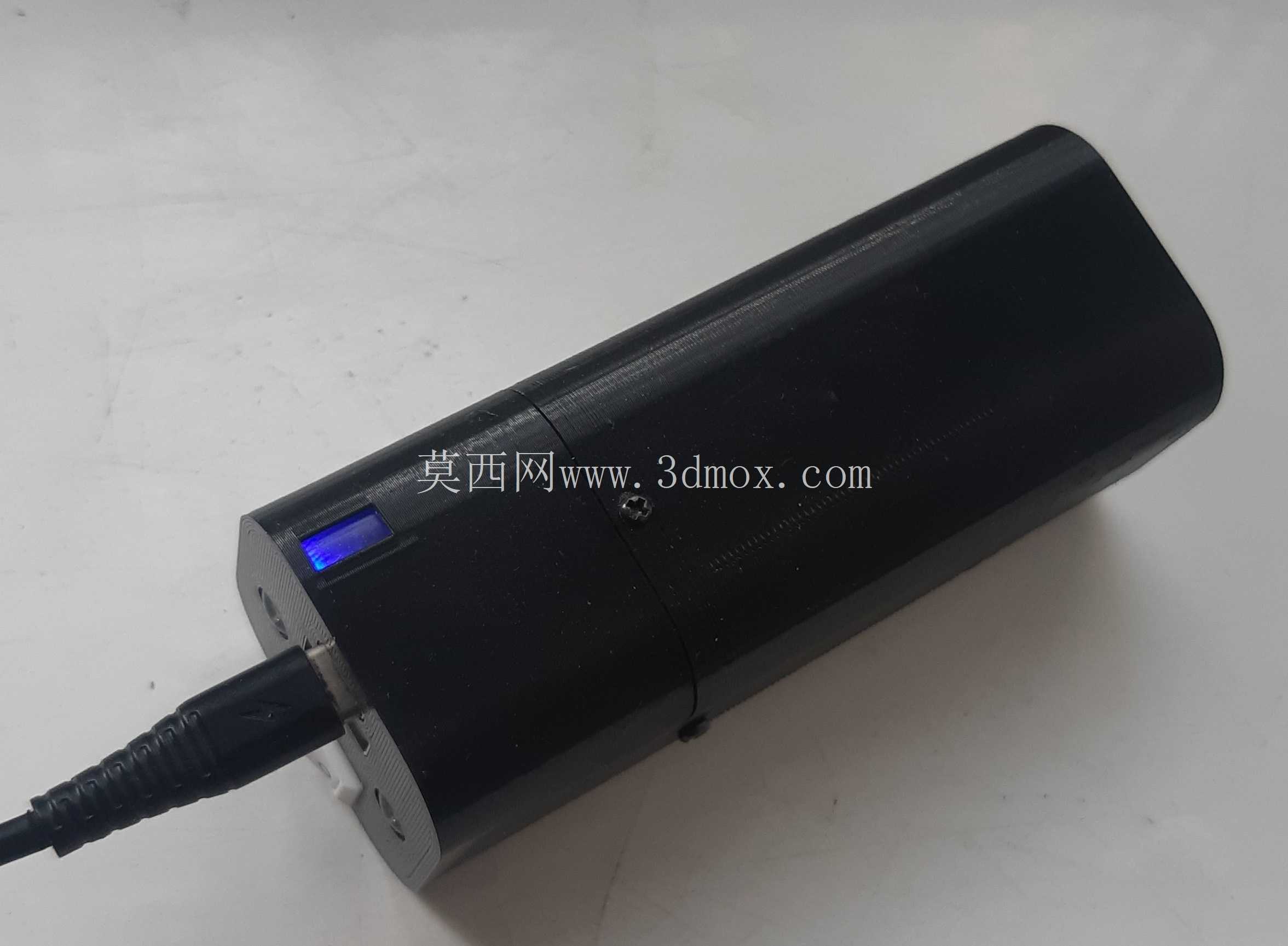

　　电路部分的升压模块采用独立的散热铜片铺设在PCB背面，铜片位置刚好贴合主筒体内壁的平面区域，工作时产生的热量可以通过铜片直接传导到金属外壳上散出，避免密闭空间内热量堆积导致元器件过热降频。从安装边界来看，整体筒体外径控制在42mm，长度控制在110mm，刚好可以单手握持，放入普通牛仔裤口袋不会有明显的硌触感，接口端的外凸尺寸控制在2mm以内，避免插接头时端盖受力过大导致开裂。电芯连接采用镍片点焊的方式，镍片宽度设计为4mm，厚度0.15mm，过流能力可以满足5V4A输出时的电流要求，不会出现镍片过热的情况。在结构可靠性设计上，筒体壁厚设置为1.2mm，采用ABS+PC混合材质，抗跌落高度可以满足1.2米自由跌落不破裂的要求，端盖与筒体的配合面设置一圈0.5mm的凸台，装配后凸台压紧筒体内壁，实现基础的防尘效果，日常使用时口袋里的灰尘不会轻易进入仓体内部接触电芯与电路。考虑到用户自行更换电芯的使用场景，电芯仓的正负极接触弹片采用镀金弹簧顶针，顶针行程设计为2mm，即使不同品牌18650电芯的长度存在±0.5mm的公差，也能保证可靠接触，不会出现接触不良导致的断电问题。

　　PCB板上的元件布局全部避开电芯的侧面区域，最高的元件高度控制在8mm以内，刚好填满四节电芯围成的中心空隙，没有浪费任何内部空间，Type-C接口支持双向快充，既可以给外接设备输出电力，也能通过该接口给内部电芯充电，接口的固定脚直接焊接在PCB板上，同时在接口周围点胶加固，避免频繁插拔导致接口开焊脱落。LED指示灯设置三个，分别对应剩余电量25%、50%、75%、100%四个档位，充电时指示灯闪烁，充满后常亮，放电时根据剩余电量点亮对应数量的指示灯，用户不需要额外查看说明书就能直观判断电量状态。整体结构没有采用多余的装饰性设计，所有结构特征都服务于装配、散热、可靠性三个核心目标，零件总数控制在8个以内，包括主筒体、前后端盖、PCB组件、四个电芯、顶针组件，装配时只需要按照顺序推入电芯、放入PCB组件、扣合端盖就能完成整机组装，不需要复杂的工装夹具，适合小规模量产时的手工装配作业，也方便用户后期自行维护更换老化电芯，延长产品整体使用寿命。
