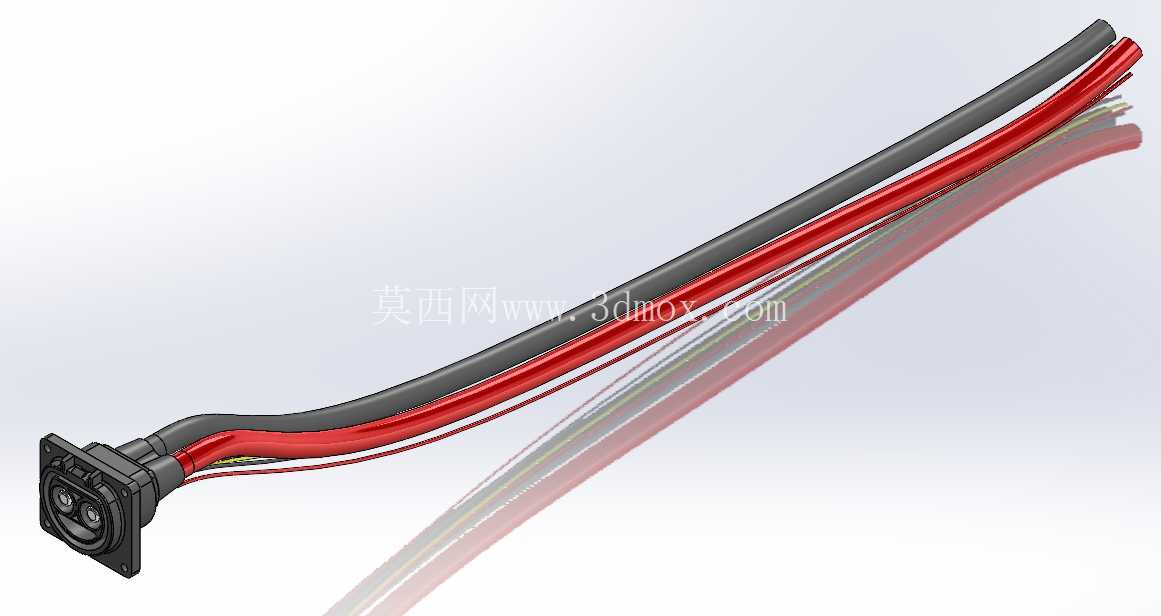

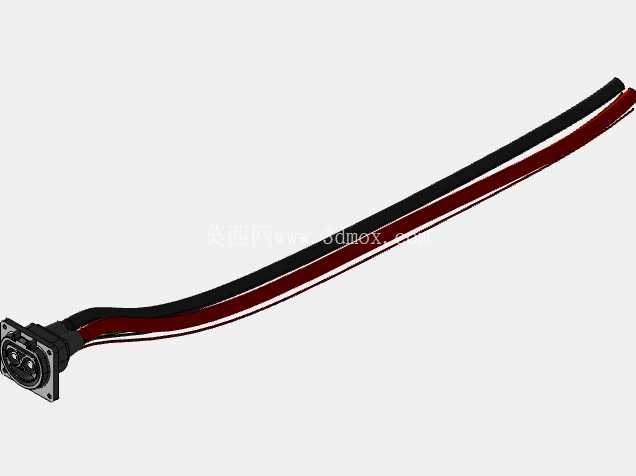

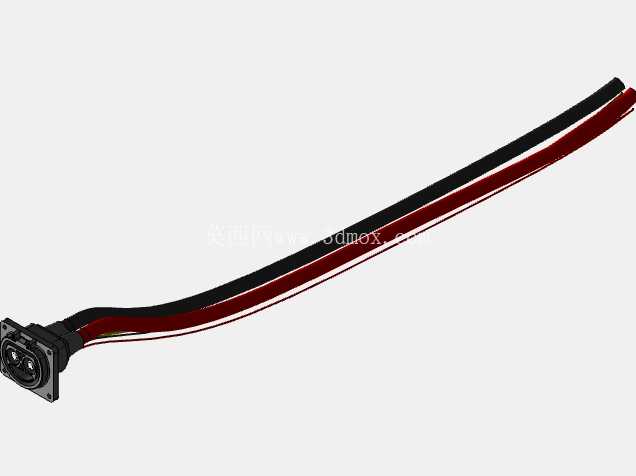

Chogori Banga 100 6 2 方形法兰带线公头连接器

　　这款带出线的方形法兰安装公头连接器，在户外储能设备、电动两轮车换电系统、通信基站后备电源、工业大功率供电模组这类需要频繁插拔、且对连接可靠性有较高要求的场景中应用十分广泛，作为大电流传输路径上的核心接插部件，它承担着电源端与负载端之间的电路连通功能，可在额定工况下稳定承载对应规格的电流传输，避免接插部位出现接触不良、温升过高、意外松脱等常见故障。从结构设计逻辑来看，这款连接器采用法兰盘前置安装的固定方式，法兰四个角预留了标准安装孔位，安装时可从设备面板外侧将公头插入预留开孔，通过四颗螺丝从正面锁紧固定，无需在设备内部预留过多操作空间，适配厚度在1.5mm到5mm之间的金属或非金属设备面板，安装边界清晰，不会和面板内侧的其他布线、结构件产生干涉。

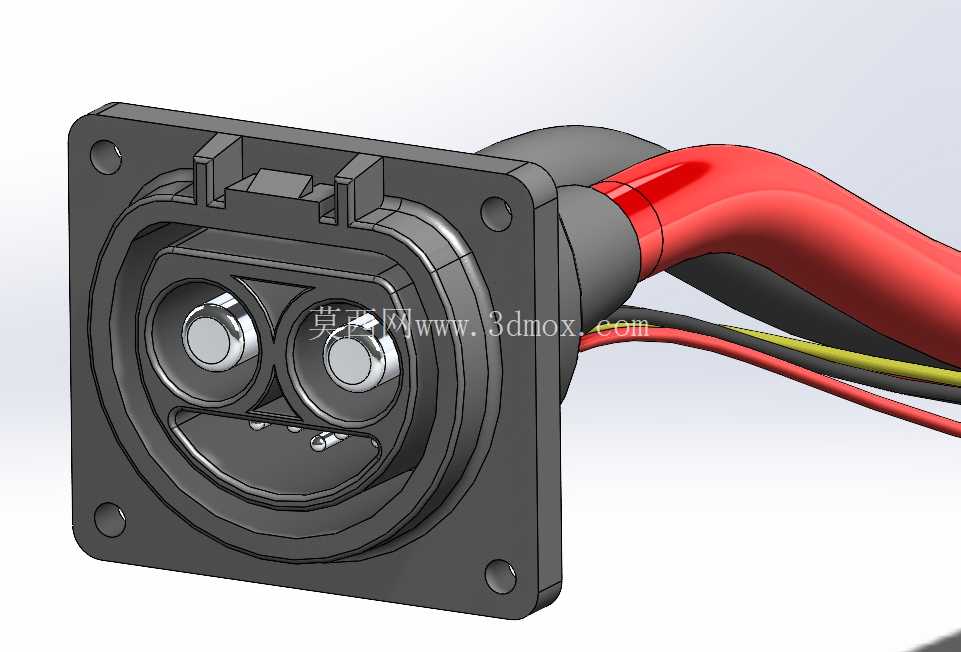

　　接插界面的设计充分考虑了防误插与防护需求，公头内部的两个大直径导电插芯采用偏心错位布局，和对应母头对接时只有唯一的插入角度，可完全避免反插、错插导致的电源短路风险；插芯外围设置了多层环形密封槽，配套母头对接到位后，密封圈可被均匀压缩，实现IP67级别的防护能力，可在淋水、多尘的户外工况下正常使用，不会因为水汽、粉尘进入接插间隙导致绝缘失效。出线端采用了一体化的应力释放结构，和线缆外被紧密结合，线缆弯折时应力会被分散到整个尾套部位，不会集中在芯线和插芯的焊接压接位置，可承受上千次的180度弯折测试，避免芯线断裂导致的接触故障；线缆内部除了两根主功率芯线外，还附带了细径信号芯线，可同时实现功率传输与温度检测、连接状态确认等信号传输功能，无需额外布置信号线路，简化设备内部的布线复杂度。

　　从建模细节来看，整个模型还原了实物的所有装配特征，法兰盘上的安装孔做了沉头设计，锁紧螺丝后螺丝头不会突出法兰表面，避免和对接端的结构产生磕碰；插芯表面的接触区域做了镀层特征的区分，还原了实物镀银接触层的结构；尾端的线缆弯曲形态按照实际布线的最小弯曲半径设置，可直接用于设备布线的干涉检查，不需要额外调整线缆形态。在实际选型应用中，这款连接器的安装开孔尺寸为标准方形，法兰对角安装孔距和同规格的其他工业连接器保持一致，可在不改动设备面板开孔的情况下实现同规格产品的替换，降低设备改型的设计成本；接插部位的锁紧结构采用卡扣式设计，对接到位后会发出清晰的卡扣反馈声，不需要额外的锁止附件即可实现可靠固定，在有一定振动的设备上使用也不会出现松脱情况。

　　导电插芯的接触部位采用了冠簧接触结构，插合后接触面积更大，接触电阻更低，长时间大电流工作时的温升控制表现更优，可避免接插部位过热导致的绝缘件老化加速问题；绝缘本体采用耐高温的工程塑料材质，可在-40℃到125℃的温度区间内保持结构强度与绝缘性能，适配不同地域、不同工况下的使用需求。建模过程中对所有配合尺寸都做了公差适配的预留，公头的插芯外径、法兰定位凸台的尺寸都按照实际产品的公差带做了偏移处理，导入装配环境后可直接模拟接插过程，检查和母头、设备面板的配合间隙，不需要二次调整模型尺寸；线缆部分的模型采用柔性体特征构建，可根据实际布线需求调整弯曲角度与走向，用于生成设备的布线工艺文件，指导生产现场的线束装配作业。
