铝合金自行车主车架三维结构设计

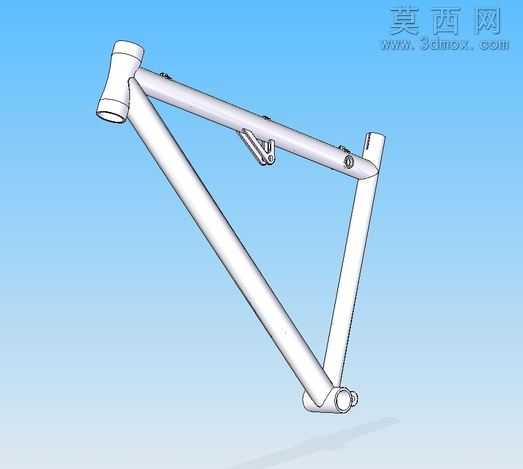

本作品为自行车主框架三维结构模型，采用Columbus altec铝合金管材作为设计原型，在三维建模过程中严格遵循自行车车架的几何力学规范，先通过草图绘制确立车架的核心尺寸基准，精准定位头管、上管、下管、座管、后下叉、后上叉的衔接点位，确保各管材的夹角符合骑行几何设定，兼顾转向灵活性与骑行发力的传导效率。建模阶段采用实体建模与曲面建模结合的方式，针对不同管径的铝合金管材做抽壳处理，还原薄壁管材的真实壁厚特征，对管材衔接的焊接位置做平滑过渡处理，模拟实际焊接工艺后的圆角衔接效果，避免生硬的直角拼接带来的结构应力集中问题。模型完整还原了车架上的各类安装结构，包括头管位置的碗组安装位、座管位置的座管束安装凸台、后叉位置的后轮轴安装座、刹车安装座以及管线过线卡扣结构，所有安装位的尺寸均匹配通用自行车零部件的装配标准，可直接用于后续的整车装配模拟。材质渲染阶段，为车架主体赋予哑光银白色铝合金材质，还原铝合金管材经阳极氧化处理后的细腻金属质感，对金属表面做轻微的环境反射设置，避免过度反光造成的视觉失真，背景采用渐变天蓝色搭配柔和的地面投影，清晰呈现车架的三角结构轮廓与各部位的衔接细节。设计过程中重点考量了铝合金车架的轻量化特性，在保证结构强度的前提下优化管材的衔接结构，去除不必要的冗余实体，还原铝合金管材车架重量轻、刚性足的产品特点，整体结构完全符合传统钻石型自行车车架的力学设计逻辑，上管与下管形成的三角结构可有效分散骑行过程中来自路面的颠簸冲击力，后叉的结构设定可兼顾骑行过程中的滤震效果与发力直接性，模型可用于自行车结构教学、产品外观展示以及后续的工程优化参考。
