医用微型止回阀三维结构设计作品

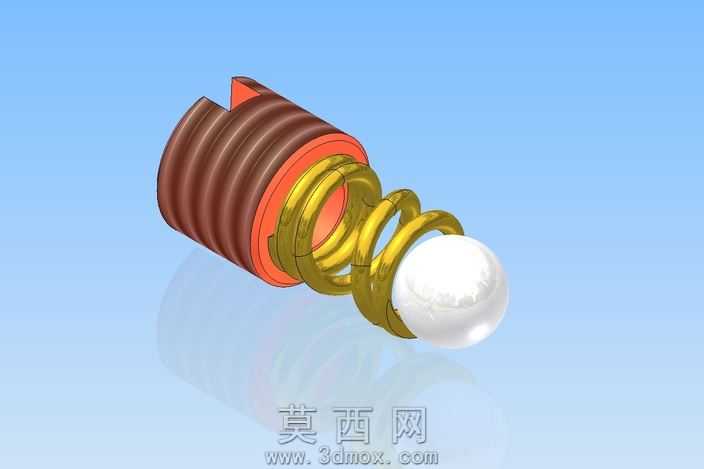

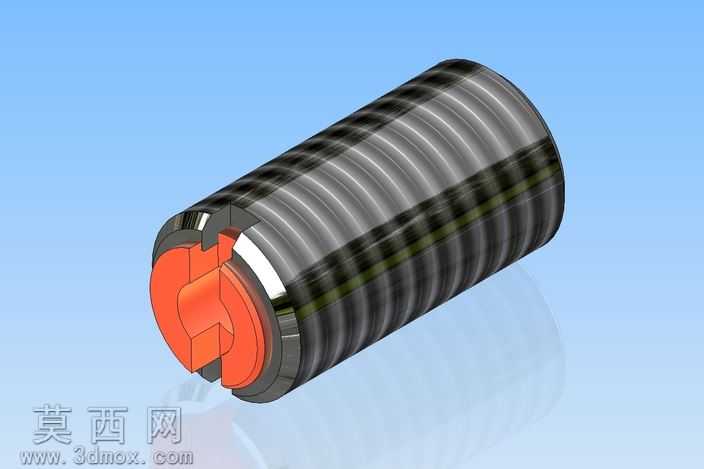

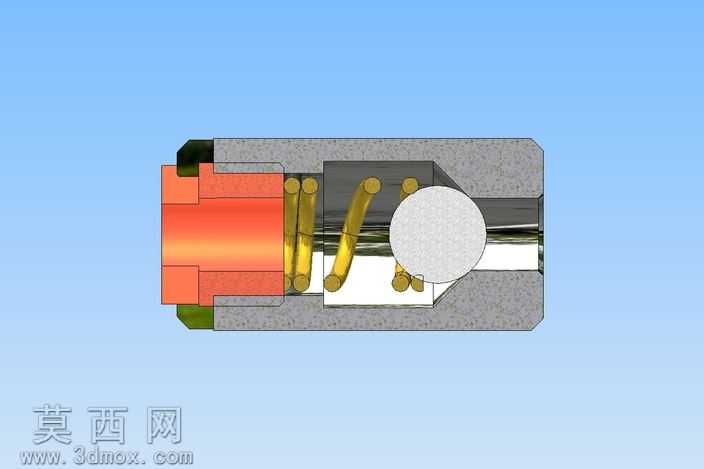

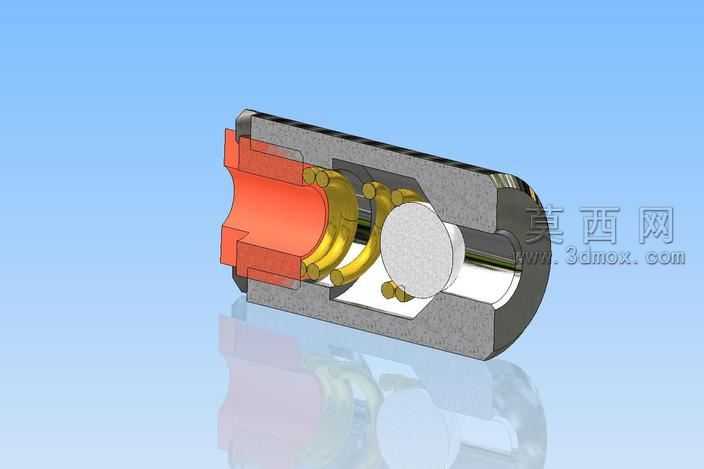

本作品为应用于医学场景的微型止回阀三维建模设计，整体采用剖切展示的形式呈现内部完整构造，建模过程中严格遵循医用流体控制元件的尺寸精度要求，对各零部件的配合公差进行了合理预留。建模阶段首先搭建阀体的整体外轮廓，阀体外部采用哑光金属质感的材质表现，还原医用阀件常用的不锈钢壳体质感，壳体的剖切边缘做了平滑过渡处理，清晰展现内部腔体的空间布局。内部核心止回结构包含弹簧支撑组件、密封启闭件、导流定位结构三个核心部分，其中弹簧部分采用亮黄色金属材质渲染，还原弹簧钢的金属光泽与螺旋结构特征，每一圈簧丝的直径、节距都按照微型阀的实际比例搭建，保证弹簧压缩行程的结构合理性；中间的密封启闭件采用浅灰白色哑光材质，模拟医用级密封垫片的质感，启闭件与阀座的贴合面做了精密的平面度处理，保证止回密封的可靠性；入口端的导流结构采用橙红色半透明材质渲染，清晰区分流体进入的通道区域，直观展现流体从入口进入后，顶开启闭件、压缩弹簧实现通路，流体反向流动时弹簧推动启闭件复位封堵通路的工作逻辑。渲染阶段采用浅蓝色渐变背景，搭配底部柔和的倒影效果，突出模型主体的同时让整体视觉效果干净整洁，符合医疗类工业产品的展示调性。各零部件之间的装配关系清晰明确，定位槽、弹簧安装位、密封配合面的结构都做了精细化建模，没有出现结构干涉的问题，既完整展现了微型止回阀的工作原理，也为后续的结构优化、实物生产提供了直观的三维参考，适配医用流体管路单向导通、防止介质回流的使用需求，整体结构紧凑精巧，契合微型医疗配件小体积、高可靠性的设计要求。
