波纹管式液体传输排水阀结构设计

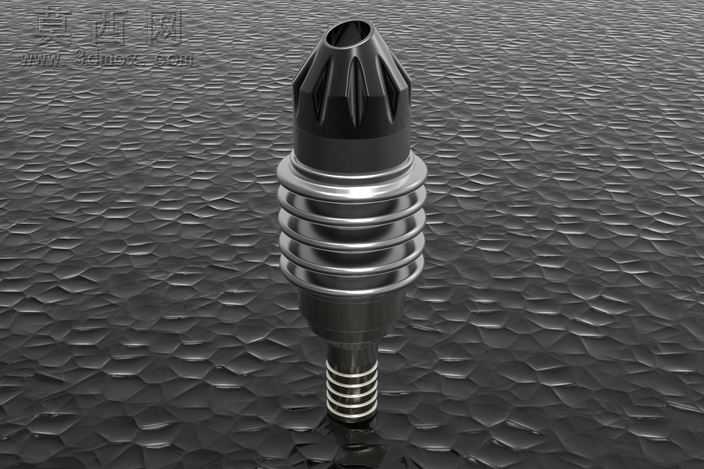

本作品为波纹管式液体传输排水阀三维建模成果，建模阶段采用SolidWorks完成全参数化特征构建，首先通过旋转凸台特征生成阀体的基础基体，依次完成顶部宝塔接头段、中部波纹管伸缩段、底部导流出水段的主体轮廓搭建，针对顶部宝塔接头的多道环形倒刺结构，采用圆周阵列结合拉伸切除的方式完成细节刻画，保证接头与外接软管连接时的密封卡紧性能。中部波纹管段采用多道等距环形褶皱结构，通过扫描特征生成单道褶皱轮廓后，沿阀体轴向进行线性阵列完成整体结构，该结构可实现阀体的小幅度伸缩与角度偏转，适配安装过程中的位置偏差补偿，提升管路装配的容错性。底部出水端采用多道周向分布的导流槽结构，通过拉伸切除结合圆周阵列完成，可在排水过程中对液体进行分流导向，避免出水端出现紊流喷溅的问题。材质渲染阶段，将阀体整体赋予硬质工程塑料材质，调整材质的漫反射粗糙度与高光参数，模拟PP塑料的哑光磨砂质感，对波纹管的褶皱缝隙处添加轻微的环境光遮蔽效果，强化结构的层次感与立体感，渲染背景采用浅灰渐变底色，突出阀体本身的结构特征。设计思路围绕小型排水场景的液体传输需求展开，整体结构无额外金属嵌件，可通过一体注塑成型完成生产，有效降低制造成本；顶部宝塔接头适配常规柔性输水软管，中部波纹管结构兼顾安装适配性与结构强度，底部导流结构优化出水状态，整体结构紧凑无冗余特征，各段衔接处均做圆角过渡处理，避免应力集中问题，同时减少液体残留挂壁的情况，可应用于小型储水设备、冷凝水排水管路、小型水族系统等场景的液体传输与排水控制场景，建模过程中所有特征均保留完整参数，可根据实际管路通径需求对各段尺寸进行快速调整，适配不同的流量与安装要求。
