黑色塑料搭扣式锁紧手柄结构设计

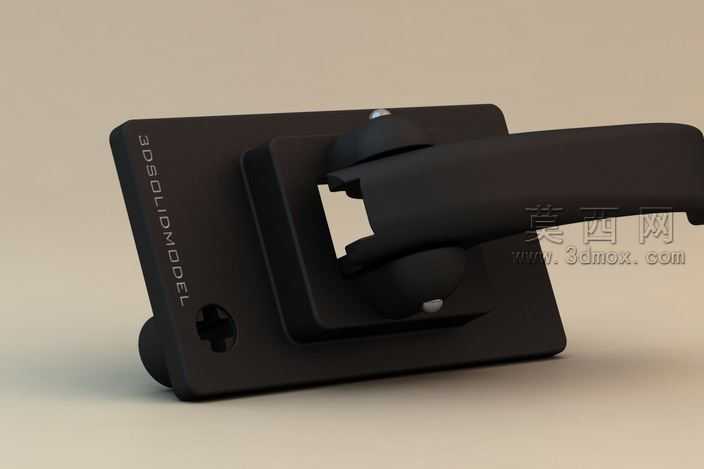

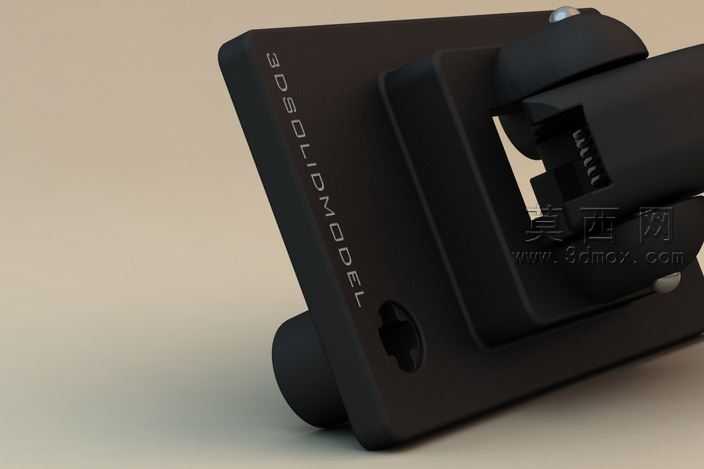

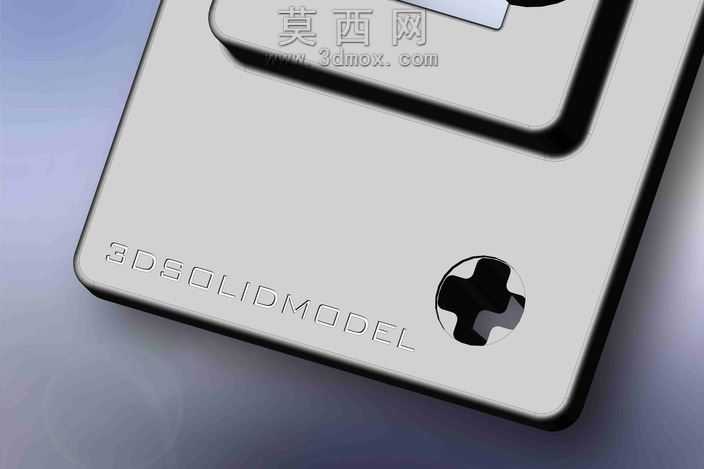

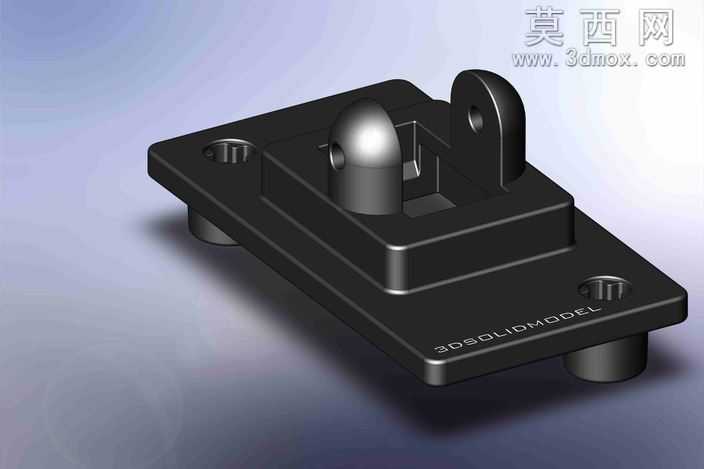

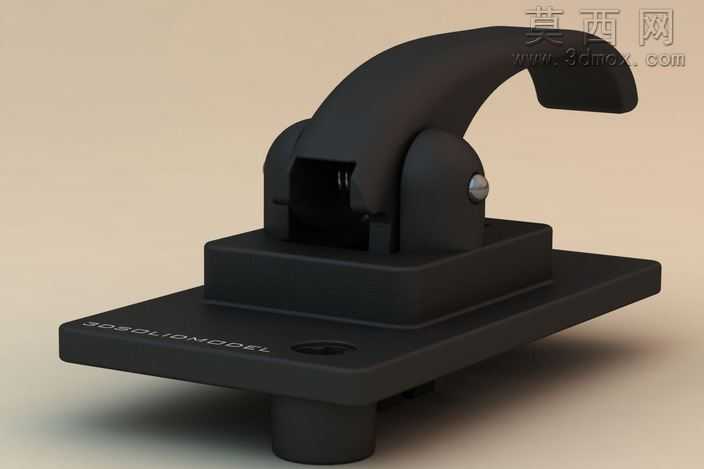

本作品为搭扣式塑料锁紧手柄的三维建模设计成果，建模阶段以实际工业使用需求为核心基准，首先完成整体结构的尺寸链规划：底部为带安装孔的方形安装基座，基座上方设置铰接支座，弧形操作手柄通过铰接轴与支座连接，手柄内部预留弹簧安装腔，整体结构遵循搭扣锁紧的运动逻辑，确保手柄扳动过程中可实现稳定的锁紧与解锁动作，各部件的配合间隙经过反复校核，避免运动过程中出现卡滞、干涉的问题。材质设置阶段，针对手柄主体、安装基座的塑料部件，选用哑光黑色工程塑料材质，调整材质的粗糙度、漫反射参数还原工程塑料的磨砂质感，铰接销轴设置为金属材质，模拟镀锌钢件的微弱金属反光，内部弹簧设置为金属丝弹簧材质，还原弹簧的金属光泽与螺旋结构细节。渲染阶段采用柔和的漫反射打光方案，主光源从侧上方投射，勾勒出手柄的弧形轮廓与基座的方正结构，辅助光源补全暗部细节，避免铰接缝隙、安装孔位置出现死黑区域，背景选用低饱和度的浅米色，突出黑色构件本身的结构特征，同时添加柔和的地面阴影，增强模型的真实感与立体感。设计思路上，该手柄定位为小型设备舱门、箱柜的快速锁紧构件，弧形手柄的曲面造型充分考虑人手操作的握持舒适度，扳动角度符合人体工学操作范围，底部安装基座的安装孔位置、尺寸适配常规的面板安装需求，内部集成的金属丝弹簧可提供持续的锁紧预紧力，避免使用过程中因振动出现松脱问题，整体结构兼顾操作便捷性与锁紧可靠性，塑料主体的材质选择也兼顾了轻量化与耐腐蚀的使用需求，可广泛应用于各类需要频繁开合锁紧的小型设备、箱柜场景。建模过程中对铰接部位的转动配合做了运动仿真验证，确保手柄在0到90度的扳动行程内，锁紧卡扣的行程满足锁紧量要求，各部件的壁厚均匀，符合塑料件的注塑成型工艺要求，避免出现壁厚不均导致的缩痕、翘曲等成型缺陷，安装孔的沉头设计也适配标准紧固件的安装尺寸，确保实际生产装配时无需二次加工即可直接使用。
