管道螺纹侧接三通分流抱箍结构

　　在民用供水、市政燃气、工业压缩空气、低压蒸汽输送等管线改造场景中，经常会遇到已铺设完成的主管线需要新增支路引出的需求，传统施工方案需要切断主管、焊接三通后再做防腐试压，不仅施工周期长，带压管线还需要先排空介质才能作业，对连续生产的厂区、不停输的燃气管网影响极大。这款侧接结构就是针对这类不停输开孔分支场景设计的专用连接件，整体采用上下对合的抱箍式结构，不需要切断原有主管，仅需要在主管对应位置开出与侧接口内径匹配的孔，清理开孔毛刺后将两半抱箍扣合在主管开孔位置，通过周圈布置的外六角螺栓逐步对称拧紧，就能完成分支接口的安装。

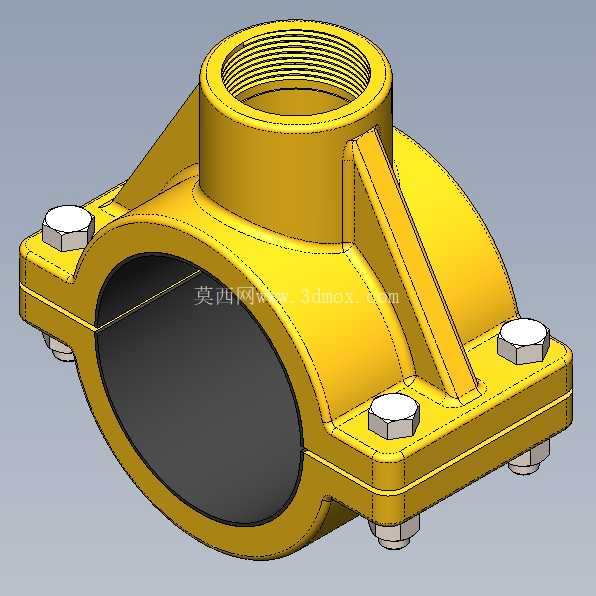

　　从结构设计来看，主体上下壳体采用等壁厚的圆弧曲面设计，内圆弧半径与适配的主管外径完全贴合，避免安装后出现局部应力集中；上下壳体的结合面加工有密封槽，配套硬质橡胶垫片，拧紧螺栓后垫片被均匀压缩，既能填充壳体与主管外壁的间隙，也能密封上下壳体的结合缝，阻断介质泄漏路径。侧部引出的接口为标准内螺纹结构，可直接匹配同规格的外螺纹支管、阀门或者仪表接头，不需要额外加工转换接头。壳体与侧接口的衔接位置设计有三角形加强筋，从侧接口根部一直延伸到抱箍壳体的平面位置，抵消支管安装、介质压力波动带来的侧向弯矩，避免长期使用后接口根部出现开裂。

　　安装边界方面，这款抱箍结构适配的主管外径有明确的公差范围，安装前需要确认主管外壁没有明显的凹陷、锈蚀凸起，否则会影响密封效果；周圈的螺栓需要采用对角交替拧紧的方式，单次拧紧力矩控制在对应螺栓规格的推荐值范围内，避免单侧受力过大导致壳体变形、密封失效。侧接口的螺纹为通用管螺纹，安装支管时需要在螺纹处缠绕生料带或者涂抹密封胶，保证螺纹连接处的密封性能。安装完成后不需要对主管做额外的支撑加固，抱箍本身的抱紧力足够承受支路管线的常规重量，若支路管线长度超过1米或者有振动源，才需要在支管位置增加独立管卡支撑。

　　实际使用中，这类结构的适用介质包括常温清水、压缩空气、低压天然气、温度不超过120℃的饱和蒸汽，工作压力等级根据壳体材质和螺栓规格不同，覆盖1.0MPa到1.6MPa的常用低压管路场景。相比传统焊接三通，这种抱箍式侧接件不需要动火作业，在易燃易爆的燃气管线、加油站输油管线改造中优势尤其明显，施工全程不需要动用电气焊，仅需要普通扳手和开孔工具就能完成作业，单人即可完成全部安装流程，大幅降低管线改造的人工成本和停输损失。设计时特意将螺栓布置在壳体的法兰边外侧，安装空间只需要预留扳手转动的最小空间即可，在管线密集的管廊、墙角位置也能顺利施工，不需要挪动周边其他管线。密封垫片采用耐油耐温的硬质橡胶材质，长期压缩后也不会出现过度蠕变，正常使用工况下密封寿命可以达到10年以上，后期维护仅需要定期检查螺栓力矩，出现渗漏时对称补拧螺栓即可恢复密封性能，不需要整体更换连接件。
