风冷式铜管铝翅片冷凝换热结构

　　做制冷系统结构设计快十二年，经手的风冷冷凝单元少说也有七八十套，这套带轴流风机安装位的翅片式冷凝结构，是中小型商用制冷设备里最常用的配置，没有之一。先从实际应用场景说，这类结构普遍用在3到15匹的冷藏柜、工业冷水机、小型冷库外机、恒温试验箱的制冷回路里，核心作用就是把压缩机排出的高温高压气态制冷剂，通过翅片与空气的强制对流换热，冷凝成中温高压的液态，为后续节流蒸发环节提供稳定的液路供给。

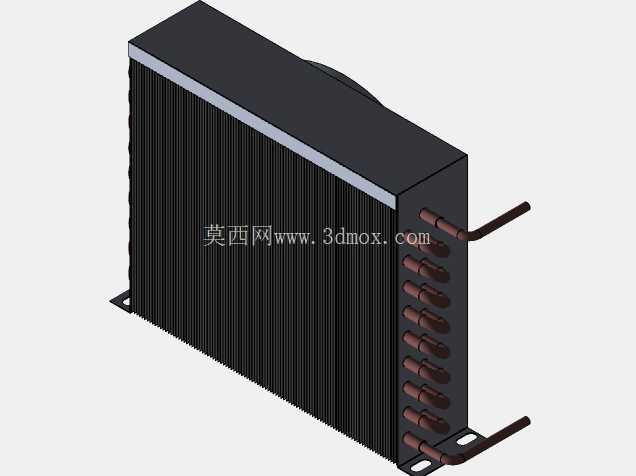

　　从功能特性上拆解，这套结构采用铜管穿铝翅片的经典配置，铜管走制冷剂侧，每根铜管的折弯排布都经过流路优化，尽量让制冷剂在管内的相变过程全程保持合理的流速，避免出现分液不均导致的换热效率折损；外侧的铝翅片是冲压成型的开窗式结构，相比平片能把空气侧的换热系数提升40%左右，同时也不会带来过高的风阻，匹配常规的轴流风机就能满足风量要求。结构侧边预留的两个铜质接头，是直接对接制冷系统管路的，一个接压缩机排气端，一个接节流装置前的液管，接头伸出长度刚好够现场焊接操作，不会因为过短导致焊枪烤到翅片造成倒片，也不会因为过长增加运输过程中的磕碰变形风险。

　　设计思路上，这套结构优先考虑了安装适配性，底部带两个折边安装脚，安装脚上开有长圆形的固定孔，允许现场安装时有3到5毫米的位置调整量，不用在设备机架上反复配打孔位；背部的风机安装面是平整的钣金封板，封板上预留了风机固定的螺丝孔位，孔位匹配常规外转子轴流风机的安装尺寸，风机装上去之后，出风方向刚好垂直吹过整个翅片组，不会出现气流短路的死角。整个芯体的侧边做了黑色喷塑的钣金护边，一方面是把翅片的边缘完全包裹住，避免安装维护的时候工人被锋利的翅片边缘划伤，另一方面也能起到导风的作用，让风机抽进来的空气全部穿过翅片间隙，不会从侧边漏风损失风量。

　　说下实际安装需要注意的尺寸边界，这类结构的翅片组厚度方向的尺寸，是匹配对应匹数的风机厚度做的，安装的时候要保证翅片迎风面和设备外壳的通风栅之间留有至少20毫米的进风间隙，避免进风阻力过大导致风量不足；侧边的管路接头位置，要预留至少100毫米的操作空间，方便后续焊接和保压测试的时候操作；底部安装脚的高度是经过核算的，装完之后整个冷凝芯体的最低点距离安装面有15毫米的间隙，既可以避免运行过程中产生的冷凝水积在安装面腐蚀钣金，也方便后期清理接水盘里的杂物。

　　实际选型的时候要注意，这类翅片冷凝器的换热能力不是只看体积，翅片间距、铜管内径、流路排布都会直接影响实际换热量，这套结构的翅片间距是2.0毫米，适合常规环境温度下使用，如果是用在粉尘比较大的车间或者厨房制冷设备里，还需要把翅片间距加大到2.5毫米以上，避免积灰堵死翅片间隙导致换热失效。另外铜管和翅片的连接是采用机械胀管工艺，胀管之后铜管和铝翅片之间没有间隙，接触热阻能控制在很低的水平，不会因为长期冷热交替出现松动异响。结构上所有的钣金件都做了磷化喷塑处理，耐盐雾能力能满足常规户外安装的要求，不会用个两三年就出现锈穿的问题。

　　做三维建模的时候，这类结构要特别注意铜管的折弯半径，不能小于铜管直径的2.5倍，不然折弯处会出现管内截面变形，导致制冷剂流阻变大，影响整个系统的制冷效率；翅片的排布要和铜管的位置完全对齐，穿管孔的翻边高度要一致，保证胀管之后每一片翅片都能和铜管紧密贴合。另外风机安装位的平面度要控制在1毫米以内，不然风机装上去之后运行会出现异常振动，带来额外的噪音。很多新手建模的时候容易忽略安装脚的承重强度，这套结构的安装脚是和侧边护边一体折弯成型的，折边处做了加强筋处理，哪怕是带风机整体吊装，也不会出现安装脚变形的问题。
