工业加热用束杆式电加热组件结构设计

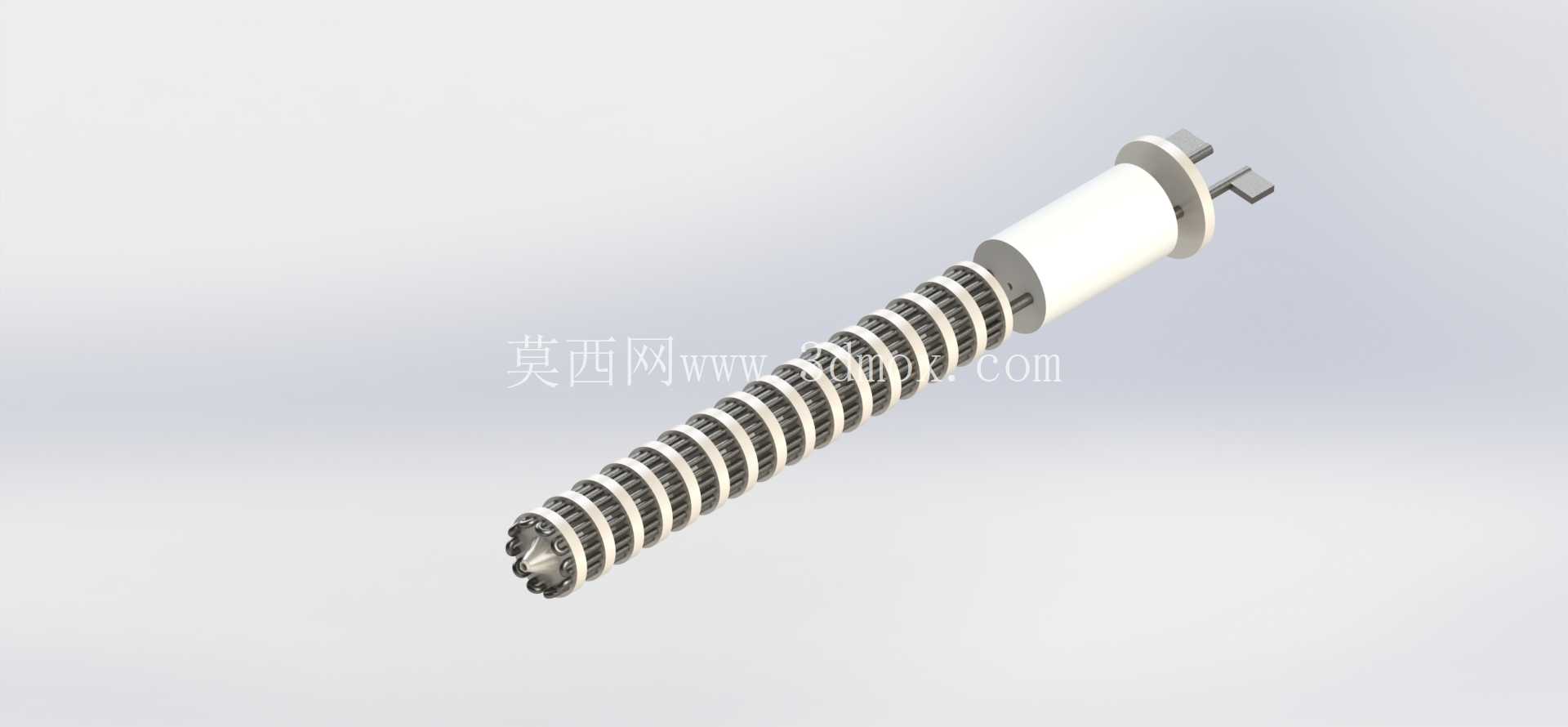

　　这类束杆加热组件多应用在工业流体加热、小型腔体恒温控制、模具局部补温等场景中，区别于普通单端加热棒，其螺旋排布的发热丝结构能在有限杆长内获得更大的发热面积，适配对升温速率、温度均匀性有一定要求的工位。从实际使用场景来看，这类加热件常嵌入金属安装基座内，端部的固定插脚用于对接供电回路，陶瓷绝缘段将发热区与安装基座做电气隔离，避免带电部件与安装金属结构直接接触引发漏电风险。

　　设计过程中首先要确认安装边界：杆体的外径尺寸需匹配安装孔的配合公差，通常采用间隙配合加耐高温导热填充层的安装方式，既保证拆装便利性，又能降低接触热阻，避免发热区热量堆积导致元件寿命衰减。端部的固定凸台尺寸决定了轴向安装定位精度，凸台端面与安装面贴合后，可限制加热杆的轴向窜动，两个供电插脚的中心距需匹配接线端子的安装尺寸，避免接线时出现应力拉扯导致引脚断裂。

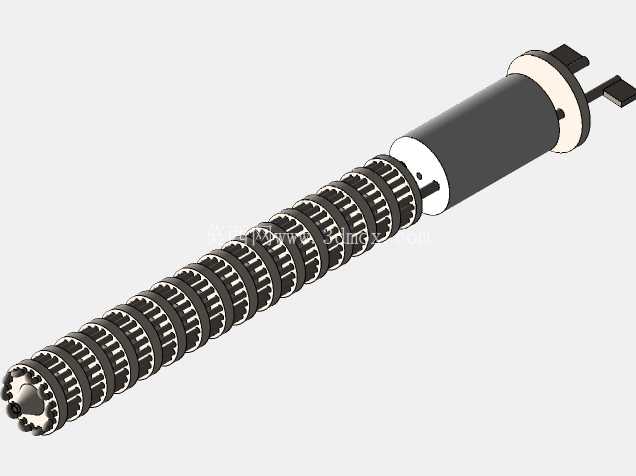

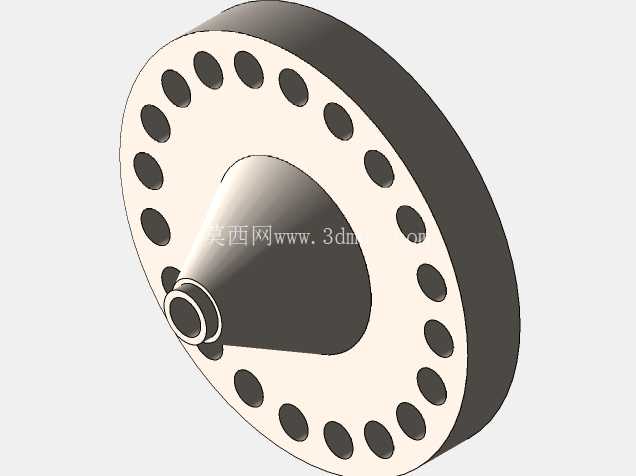

　　功能结构上，核心发热段采用螺旋绕制的电阻丝排布，电阻丝之间通过耐高温绝缘隔片保持均匀间距，避免相邻电阻丝接触短路，同时这种分段隔片结构能让电阻丝的热膨胀量得到均匀释放，长期高温工作下不会出现电阻丝移位、变形搭接的问题。杆体前端的收束结构做了圆滑过渡，既方便安装时顺利穿入安装孔，也能避免尖锐边角在装配过程中刮伤安装孔内壁的导热涂层。尾部的绝缘瓷座采用高铝瓷材质，耐高温性能可达千摄氏度以上，同时具备足够的结构强度，能承受接线时的扭矩作用力，不会出现瓷座碎裂的问题。

　　从结构设计逻辑来看，发热段的长度是根据所需加热功率做匹配计算的，单位长度的发热功率控制在合理区间内，避免表面负荷过高导致电阻丝过快氧化。螺旋排布的结构相比直丝结构，在相同杆长下可以布置更长的电阻丝，因此可以在较小的安装空间内实现更高的加热功率，同时螺旋结构的抗振性能更好，在有一定振动的设备工况下，电阻丝不容易出现断裂失效。

　　安装适配性方面，端部的两个扁平插脚采用铆接方式与内部电阻丝引出端连接，连接位置做了压合加固，避免长期热胀冷缩导致接触电阻增大发热。插脚的扁平尺寸适配常规的快接接线端子，不需要额外做接线端子压接，现场装配效率更高。杆体的外护层采用耐高温导热材质，既能将内部电阻丝产生的热量快速传导到被加热介质，也能隔绝内部电阻丝与外部介质的直接接触，避免介质腐蚀电阻丝。

　　在实际选型应用中，需要根据被加热介质的特性确认表面负荷，比如加热空气时表面负荷要低于加热金属模具的取值，加热液体时则需要保证整个发热段完全浸没在液面以下，避免干烧。这款结构的加热组件因为发热段做了均匀的分段绝缘支撑，在倾斜安装、水平安装的工况下都能保持电阻丝的位置稳定，不会因为重力作用导致电阻丝下垂接触外护层，出现局部过热烧穿的问题。

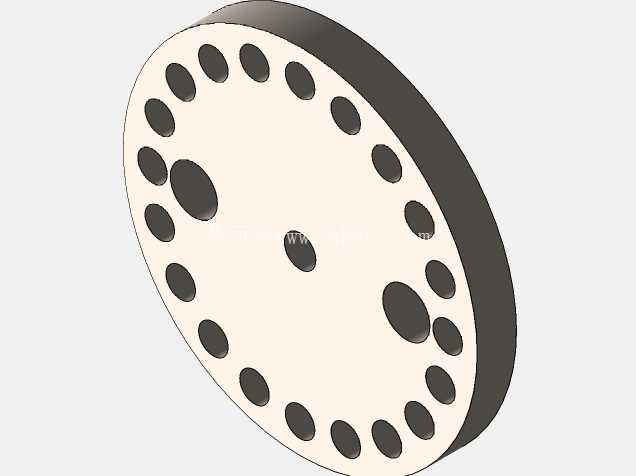

　　结构细节上，每一片绝缘隔片的中心孔与中心支撑杆做小间隙配合，隔片外缘的卡槽刚好卡住电阻丝的螺旋圈，装配时依次将隔片穿入中心杆，再将电阻丝卡入隔片卡槽，整体装配工艺简单，适合批量生产，同时各部件的同轴度容易保证，不会出现电阻丝偏心导致的局部温度过高问题。尾部的固定凸台与绝缘瓷座之间做了止口定位，保证瓷座与杆体的同轴度，安装时不会出现瓷座偏斜导致密封失效的问题。
